Поршневой насос (1/3) — HITACHI EX1100

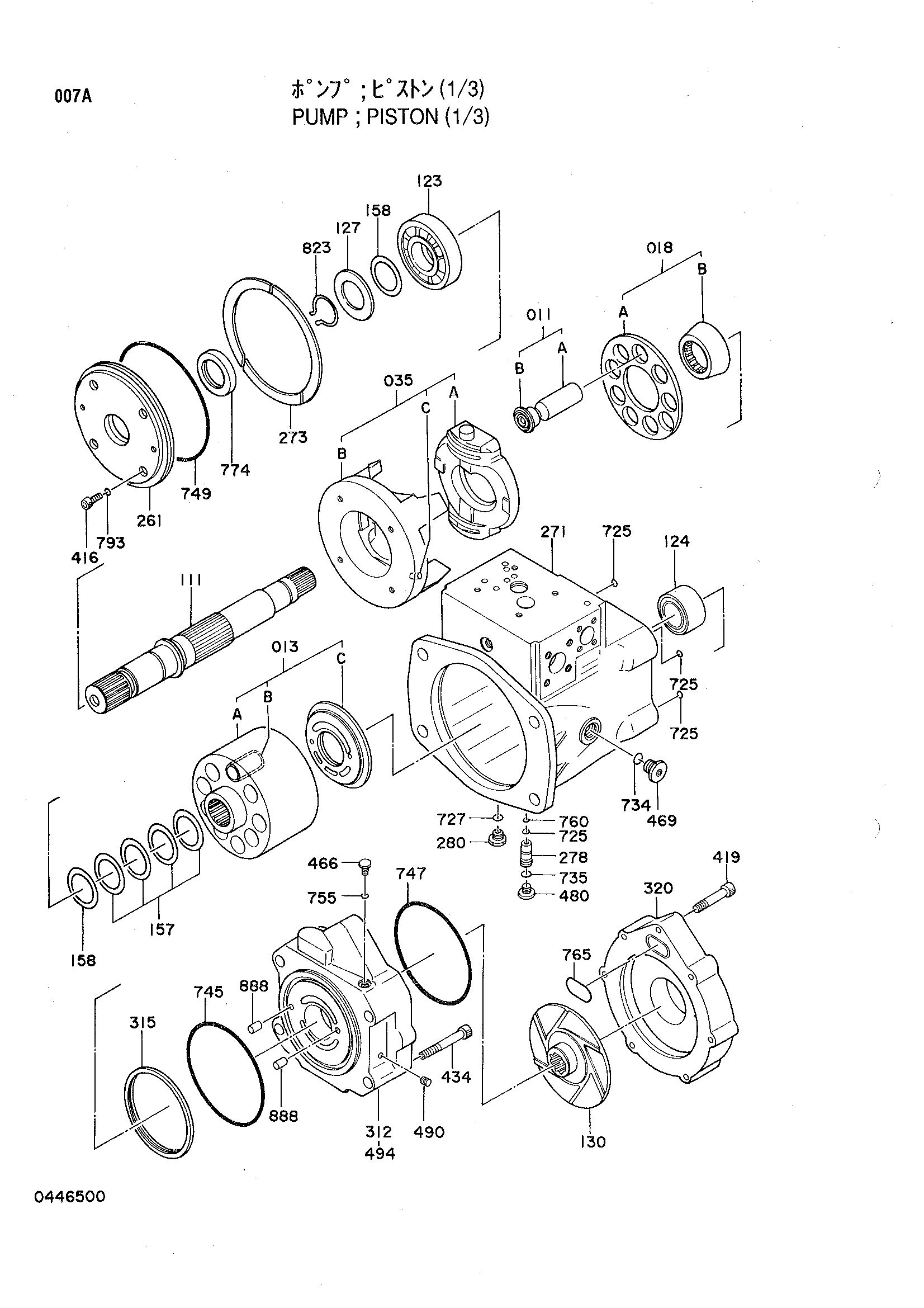

Заводская схема «Поршневой насос (1/3)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4289655 | Поршневой насос (1/3) | 1 | |
| 011 | 4312157 | Поршень в сборе | 1 |
| 013 | 0339802 | Гидроцилиндр. в сборе | 1 |
| 018 | 0384211 | Пластина в сборе | 1 |
| 035 | 0423903 замена: 0442801 | Опора в сборе | 1 |
| 035 | 0442801 | Опора в сборе | 1 |
| 111 | 0384201 | Вал | 1 |
| 123 | 0339807 | Роликовый подшипник | 1 |
| 124 | 0339808 | Игольчатый подшипник | 1 |
| 127 | 0384202 | Проставка | 1 |
| 130 | 0384203 | Боостер | 1 |
| 157 | 0339810 | Пружина флусх | 4 |
| 158 | 0339811 | Регулировочная шайба | 2 |
| 261 | 0339812 | Крышка передний | 1 |
| 271 | 0384209 | Корпус | 1 |
| 273 | 0339814 | Фиксатор | 1 |
| 278 | 0339816 | Трубка | 1 |
| 280 | 0339818 | Болт | 1 |
| 312 | 0384204 | Крышка | 1 |
| 315 | 0384210 | Кольцо направляющая | 1 |
| 320 | 0384205 | Крышка | 1 |
| 416 | 0102438 | Болт с внутренним шестигранником | 4 |
| 419 | 0111530 | Болт с внутренним шестигранником | 7 |
| 434 | 0384206 | Болт с внутренним шестигранником | 4 |
| 466 | 0236014 | Пробка | 1 |
| 469 | 0313106 | Пробка | 2 |
| 480 | 4072886 | Пробка | 1 |
| 490 | 0263019 | Пробка | 6 |
| 494 | 0102440 | Пробка | 1 |
| 725 | 4366519 | Уплотнительное кольцо | 4 |
| 727 | 4297380 | Уплотнительное кольцо | 1 |
| 734 | 4297381 | Уплотнительное кольцо | 2 |
| 735 | 0339840 | Уплотнительное кольцо | 1 |
| 745 | 4366550 | Уплотнительное кольцо | 1 |
| 747 | 4366551 | Уплотнительное кольцо | 1 |
| 749 | 0339842 | Уплотнительное кольцо | 1 |
| 755 | 4297379 | Уплотнительное кольцо | 1 |
| 760 | 4366512 | Уплотнительное кольцо | 1 |
| 765 | 4292387 | Уплотнительное кольцо | 1 |
| 774 | 0384208 | Масляное уплотнение | 1 |
| 793 | 4366552 | Шайба | 4 |
| 823 | 960323 | Стопорное кольцо | 1 |
| 888 | 0313404 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
