Пилотные гидролинии (регулировочный) 1 — HITACHI EX1100

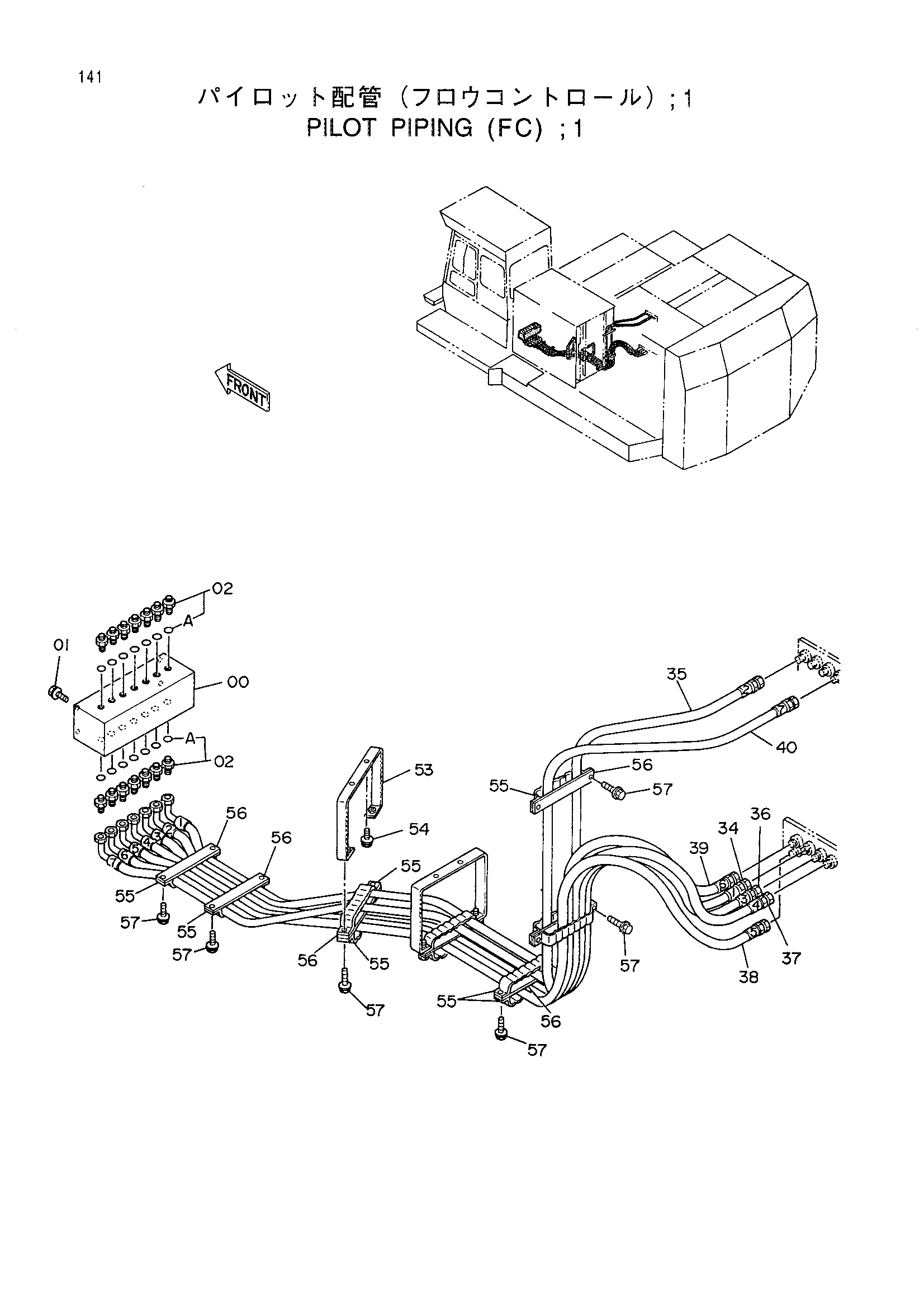

Заводская схема «Пилотные гидролинии (регулировочный) 1» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4273321 | Клапан регулировочный | 1 |
| 01 | J011020 | Болт с шайбой | 4 |
| 02 | 4200466 | Адаптер | 14 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4275113 замена: 4364577 | Нейлоновый шланг (1) | 1 |
| 34 | 4364577 | Шланг (1) | 1 |
| 35 | 4275114 замена: 4364578 | Нейлоновый шланг (2) | 1 |
| 35 | 4364578 | Шланг (2) | 1 |
| 36 | 4275115 замена: 4364579 | Нейлоновый шланг (3) | 1 |
| 36 | 4364579 | Шланг (3) | 1 |
| 37 | 4275116 замена: 4364580 | Нейлоновый шланг (4) | 1 |
| 37 | 4364580 | Шланг (4) | 1 |
| 38 | 4275147 замена: 4364581 | Нейлоновый шланг (5) | 1 |
| 38 | 4364581 | Шланг (5) | 1 |
| 39 | 4275148 замена: 4364582 | Нейлоновый шланг (6) | 1 |
| 39 | 4364582 | Шланг (6) | 1 |
| 40 | 4275149 замена: 4364583 | Нейлоновый шланг (7) | 1 |
| 40 | 4364583 | Шланг (7) | 1 |
| 53 | 8045364 | Кронштейн | 2 |
| 54 | J021025 | Болт с шайбой | 4 |
| 55 | 9727639 | Хомут шланга | 11 |
| 56 | 9727637 | Пластина | 3 |
| 57 | J021035 | Болт с шайбой | 17 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
