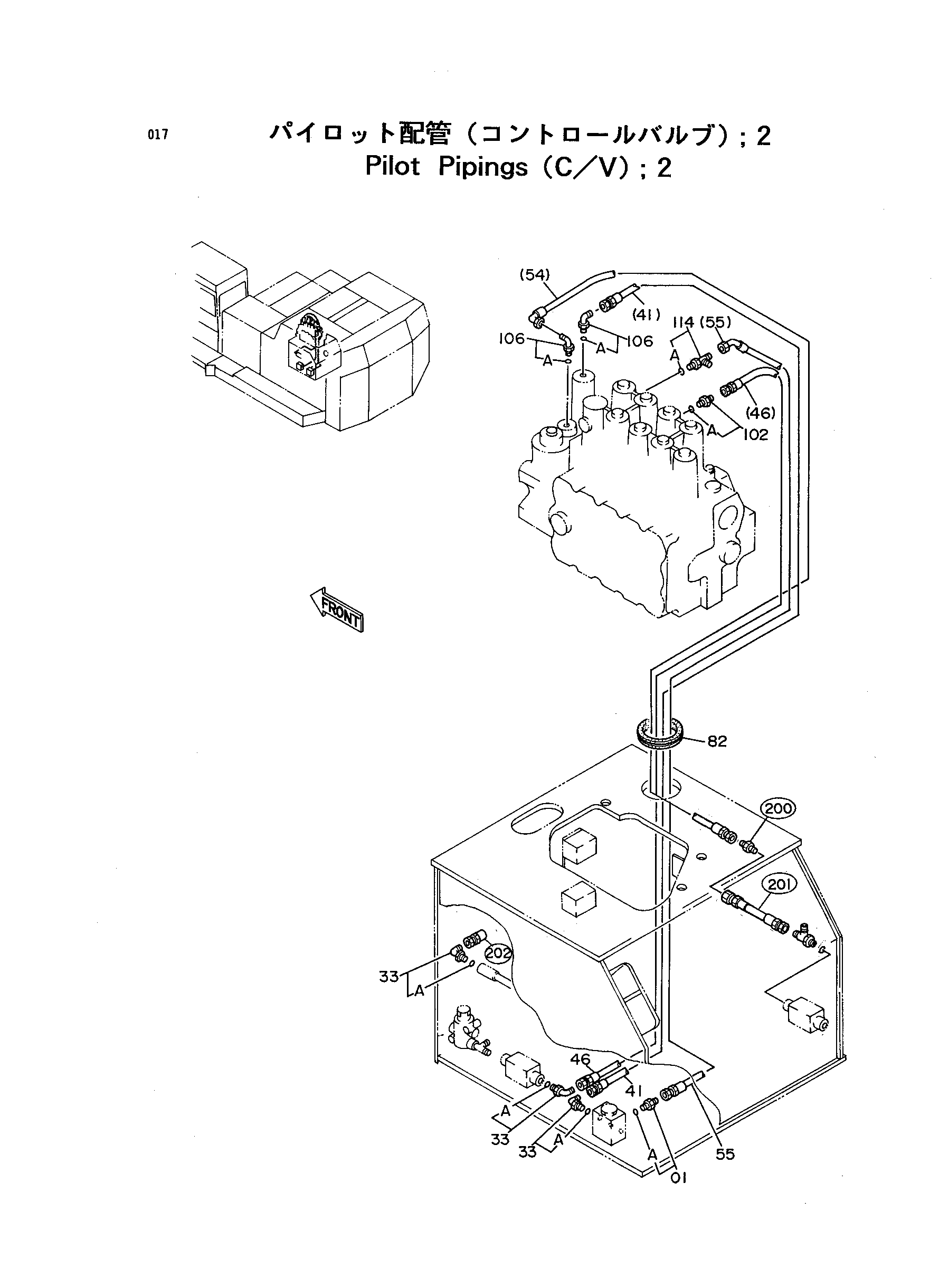

Пилотный трубопроводы (C/V): 2 — HITACHI EX1100
Заводская схема «Пилотный трубопроводы (C/V): 2» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4154670 | Угловой штуцер | 3 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4275074 | Нейлоновый шланг | 1 |
| 46 | 4275079 | Нейлоновый шланг | 1 |
| 54 | 4275087 | Нейлоновый шланг | 1 |
| 55 | 4275088 | Нейлоновый шланг | 1 |
| 82 | 4201986 | Резиновая втулка | 1 |
| 102 | 4200465 | Адаптер | 1 |
| 102A | 957366 | Уплотнительное кольцо | 1 |
| 106 | 4154670 | Угловой штуцер | 2 |
| 106A | 957366 | Уплотнительное кольцо | 1 |
| 114 | 4239713 | Тройник | 1 |
| 114A | 4509180 | Уплотнительное кольцо | 1 |
| 200 | 4320056 | Адаптер | 1 |
| 201 | 4248680 | Шланг | 1 |
| 202 | 4177307 | Унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
