Центральный коллектор — HITACHI EX1100

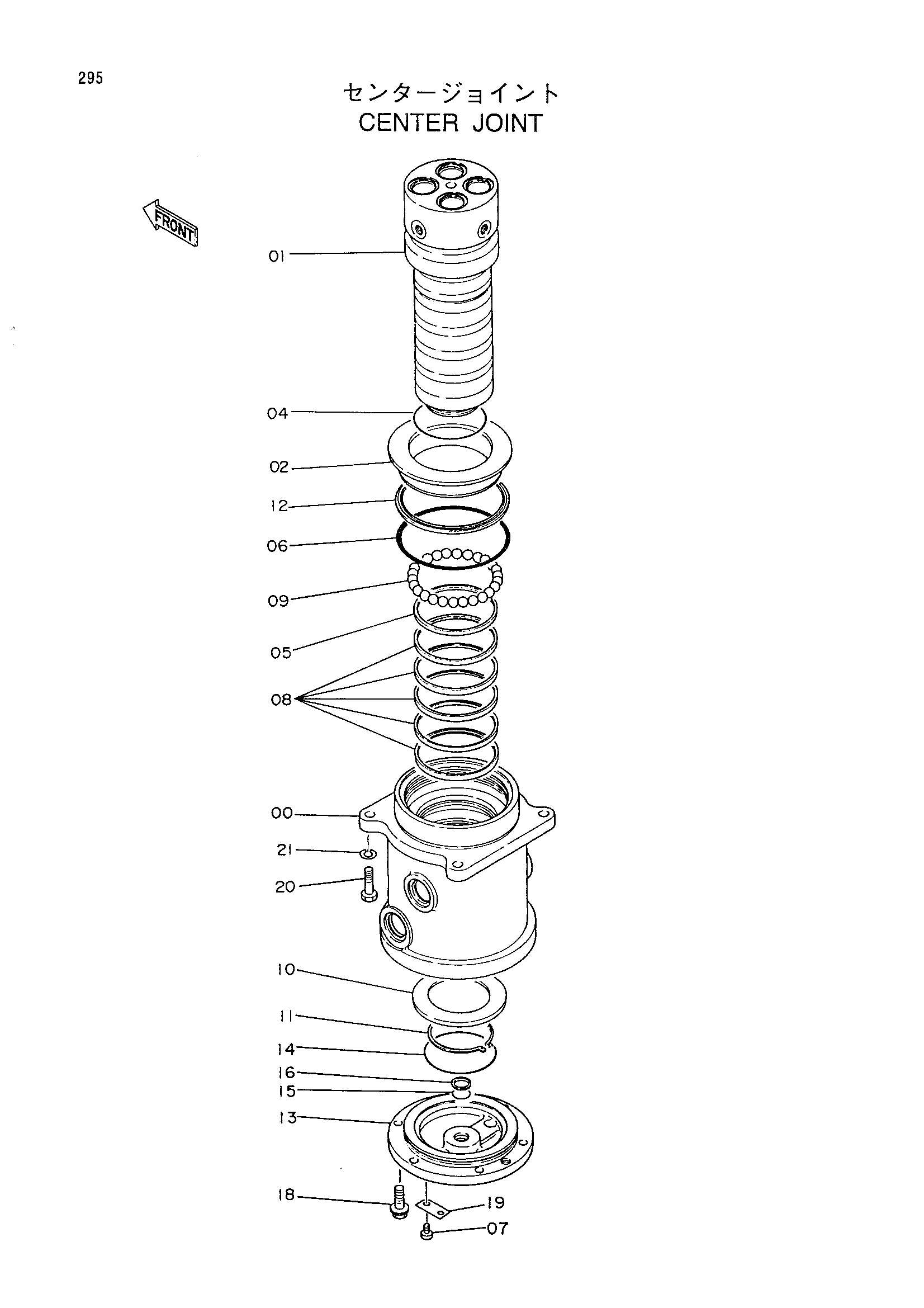

Заводская схема «Центральный коллектор» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1011063 | Корпус | 1 |
| 00-19 | 9097154 | Центральный коллектор в сборе(для узел в сборе of макхи | 1 |
| 00-19 | 9097162 | Центральный коллектор в сборе(для транспортировка) | 1 |
| 01 | 1012045 | Шпиндель | 1 |
| 02 | 4201096 | Крышка | 1 |
| 04 | A810125 | Уплотнительное кольцо | 1 |
| 05 | 4235683 | Уплотнение | 1 |
| 06 | 4007535 | Уплотнительное кольцо | 1 |
| 07 | M492564 | Приводной винт | 2 |
| 08 | 4251186 | Уплотнение | 5 |
| 09 | 972658 | Шарик | 26 |
| 10 | 4201095 | Кольцо | 1 |
| 11 | 991353 | Стопорное кольцо | 1 |
| 12 | 4201311 | Пылезащитное уплотнение | 1 |
| 13 | 2025705 | Крышка | 1 |
| 14 | A810155 | Уплотнительное кольцо | 1 |
| 15 | 966689 | Уплотнительное кольцо | 1 |
| 16 | 4113187 | Опорное кольцо | 1 |
| 18 | J011235 | Болт с шайбой | 6 |
| 19 | 3055302 | Информационная табличка | 1 |
| 20 | J901640 | Болт | 4 |
| 21 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
