Передний трубопроводы (рукоять) — HITACHI EX1100

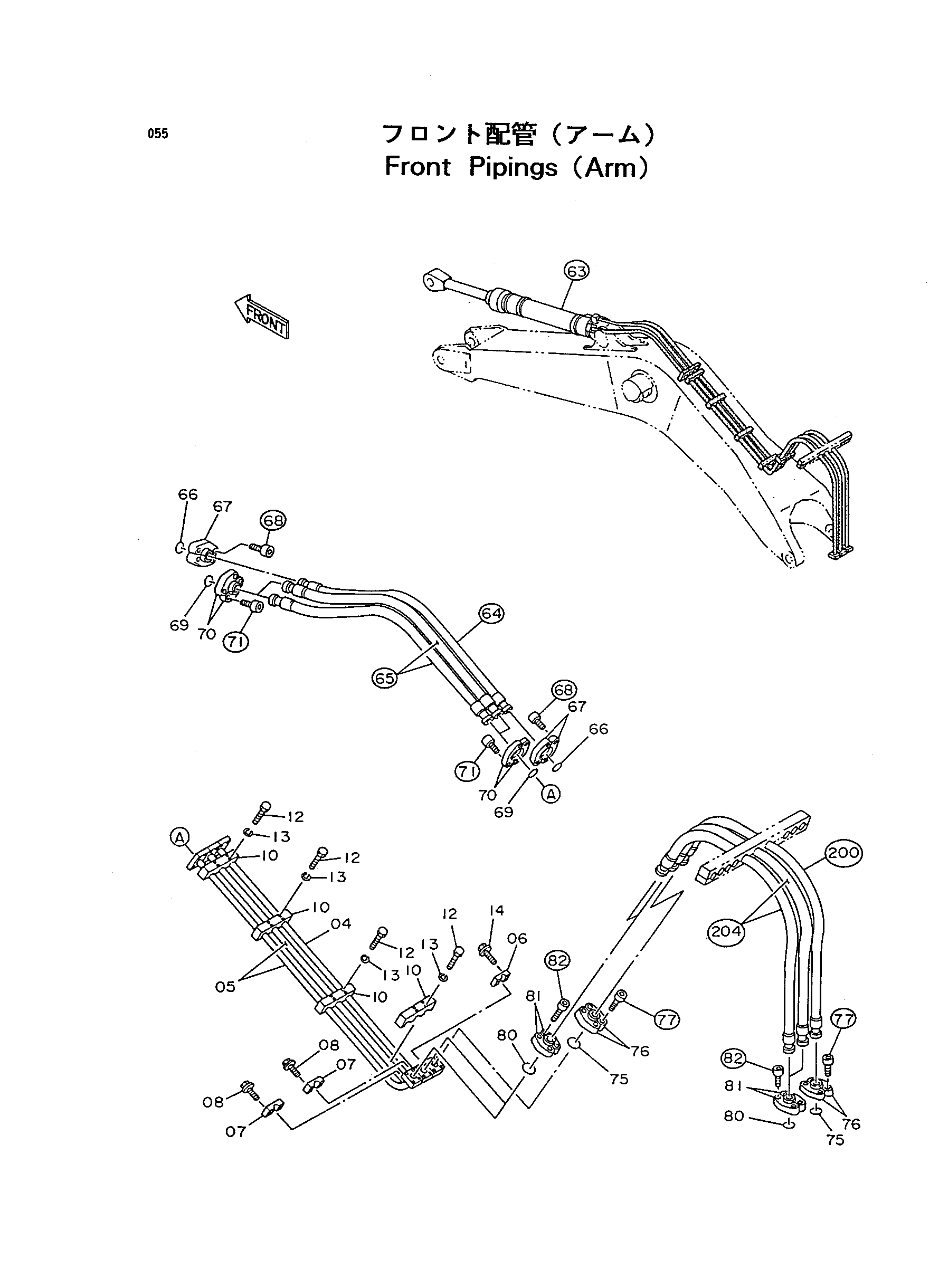

Заводская схема «Передний трубопроводы (рукоять)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8048387 | Трубка | 1 |
| 05 | 8048388 | Трубка | 2 |
| 06 | 4268428 | Хомут трубки | 1 |
| 07 | 4269729 | Хомут трубки | 2 |
| 08 | J011285 | Болт с шайбой | 4 |
| 10 | 4259518 | Хомут трубки | 4 |
| 12 | J901485 | Болт | 16 |
| 13 | A590914 | Пружинная шайба | 16 |
| 14 | J011275 | Болт с шайбой | 2 |
| 63 | 4347877 | Гидроцилиндр рукояти | 1 |
| 64 | 4287153 | Шланг | 1 |
| 65 | 4287150 | Шланг | 2 |
| 66 | 4508805 | Уплотнительное кольцо | 2 |
| 67 | 4089703 | Разъёмный фланец | 4 |
| 68 | 4146848 | Болт с внутренним шестигранником | 8 |
| 69 | 4510169 | Уплотнительное кольцо | 4 |
| 70 | 4075854 | Разъёмный фланец | 8 |
| 71 | 4146847 | Болт с внутренним шестигранником | 16 |
| 75 | 4508805 | Уплотнительное кольцо | 2 |
| 76 | 4089703 | Разъёмный фланец | 4 |
| 77 | 4146848 | Болт с внутренним шестигранником | 8 |
| 80 | 4510169 | Уплотнительное кольцо | 4 |
| 81 | 4075854 | Разъёмный фланец | 8 |
| 82 | 4146847 | Болт с внутренним шестигранником | 16 |
| 200 | 4287155 | Шланг | 1 |
| 204 | 4287151 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
