Дренажный трубопроводы — HITACHI EX1100

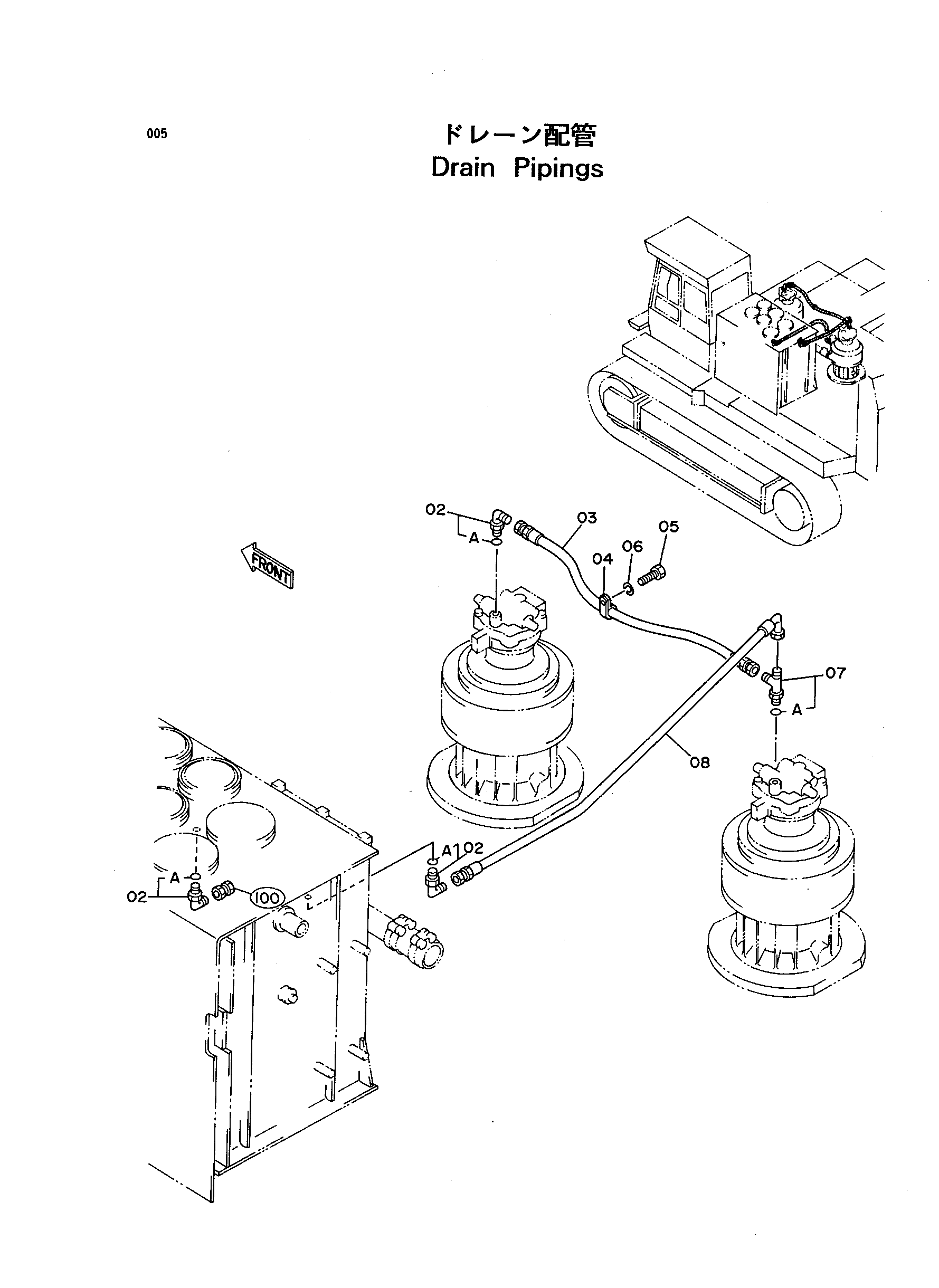

Заводская схема «Дренажный трубопроводы» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210361 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4281754 | Шланг | 1 |
| 02 | 4154672 | Угловой штуцер | 3 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4252821 | Шланг | 1 |
| 04 | 4190277 | Зажим | 1 |
| 05 | J901016 | Болт | 1 |
| 06 | A590910 | Пружинная шайба | 1 |
| 07 | 4217343 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4217352 | Шланг | 1 |
| 100 | 4223519 | Пробка унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
