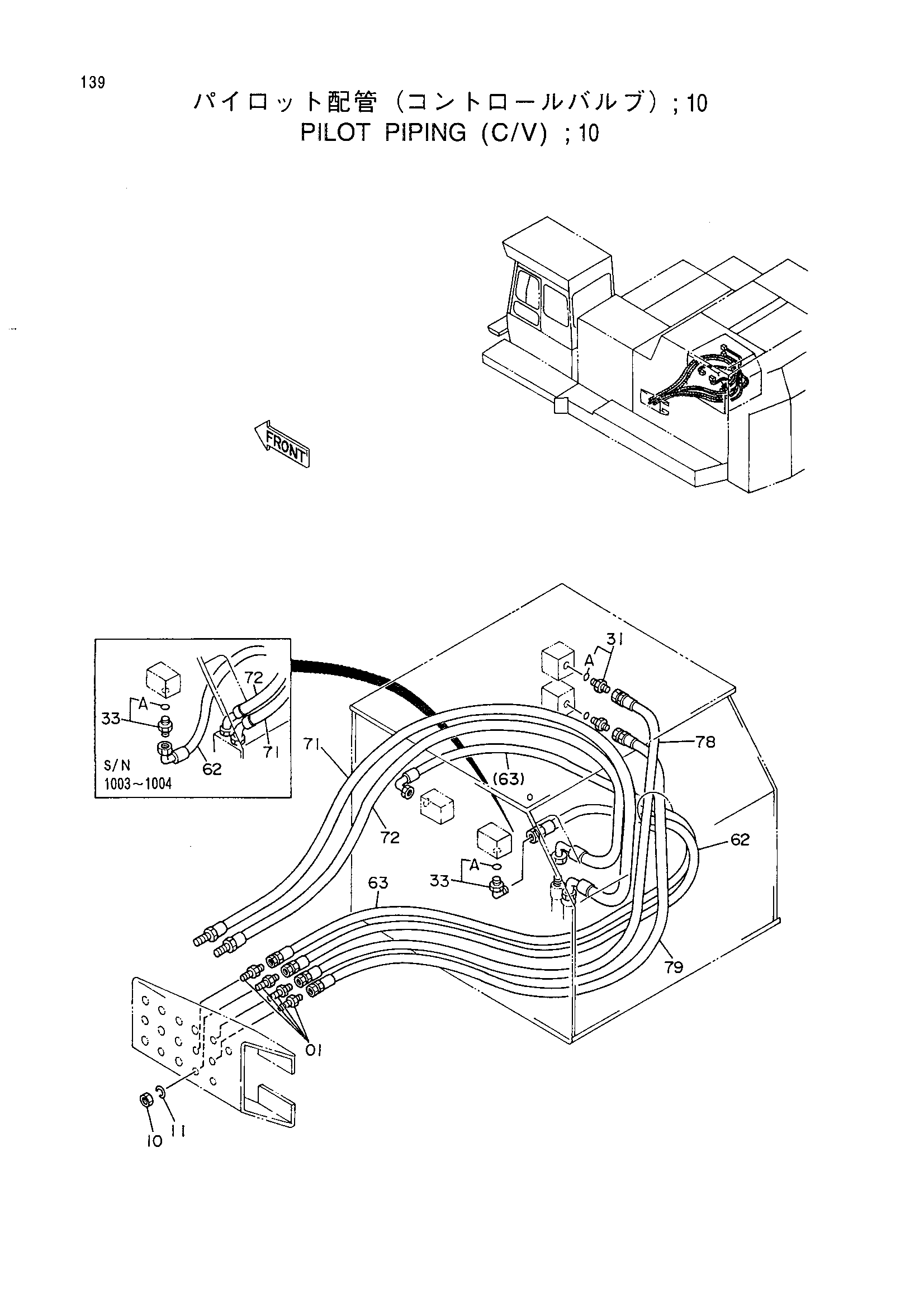

Пилотные гидролинии (C/V) 10 — HITACHI EX1100
Заводская схема «Пилотные гидролинии (C/V) 10» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4248117 | Адаптер | 4 |
| 10 | 4209198 | Гайка | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 31 | 4200465 | Адаптер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4154670 | Угловой штуцер | 1 |
| 33 | 4200465 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4275092 замена: 4200465 | Шланг | 1 |
| 62 | 4275092 замена: 4286511 | Шланг | 1 |
| 62 | 4286511 | Шланг | 1 |
| 63 | 4275093 | Шланг | 1 |
| 71 | 4275166 замена: 4286509 | Шланг | 1 |
| 71 | 4286509 | Шланг | 1 |
| 72 | 4275167 замена: 4286510 | Шланг | 1 |
| 72 | 4286510 | Шланг | 1 |
| 78 | 4275101 | Шланг | 1 |
| 79 | 4275102 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
