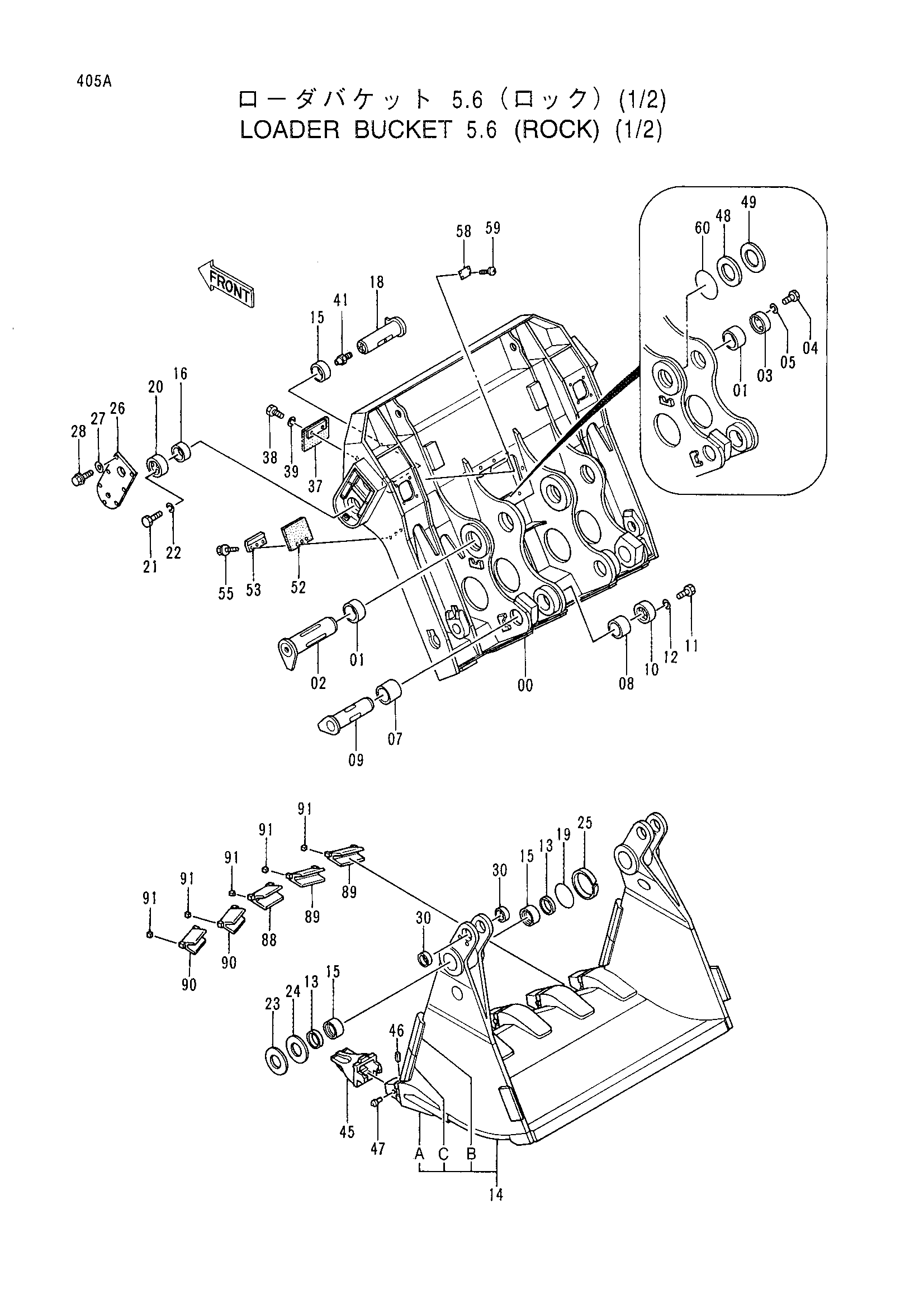

Погрузчик ковш 5.6 (скальный) (1/2) — HITACHI EX1100

Заводская схема «Погрузчик ковш 5.6 (скальный) (1/2)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9106999	Ковш погрузчик 5.6 (1/2)	1
00	5004125	Ковш задний	1
01	4244841	Втулка	4
02	8045356	Палец	2
03	3046963	Ограничитель	2
04	J931645	Болт	6
05	A590916	Пружинная шайба	6
07	4244842	Втулка	2
08	4244843	Втулка	2
09	8050560	Палец	2
10	3015952	Ограничитель	2
11	J931645	Болт	6
12	A590916	Пружинная шайба	6
13	4196371	Пылезащитное уплотнение	4
14	6012239	Ковш передний	1
14A	4287853	Адаптер зуба	6
14B	4285402	Кромка	2
14C	4285401	Кромка	2
15	4098099	Втулка	6
16	4099416	Втулка	2
18	8045358	Палец	2
19	4102704	Уплотнительное кольцо	2
20	3015952	Ограничитель	2
21	J931645	Болт	6
22	A590916	Пружинная шайба	6
23	4245635	Регулировочная шайба	2
24	4245636	Регулировочная шайба	2
25	4245634	Кольцо	2
26	4275346	Крышка	2
27	A590110	Плоская шайба	14
28	J011025	Болт с шайбой	14
29	4243468	Гидроцилиндр. разгрузка	2
30	4245632	Втулка	4
31	8050771	Палец	2
32	4275344	Проставка	4
34	J011235	Болт с шайбой	6
36	4309604	Ограничитель	2
37	4245633	Резиновая прокладка	2
38	J901665	Болт	4
39	A590916	Пружинная шайба	4
40	J75481	Пресс-маслёнка	4
42	4085073	Адаптер	2
43	4066158	Штуцер	2
45	4244610	Коронка зуба	6
46	4244609	Палец скальный	6
47	4244608	Резиновый скальный	6
48	4245637	Регулировочная шайба	2
49	4245638	Регулировочная шайба	2
52	4272265	Резиновая прокладка	2
53	4272266	Пластина	2
55	J011228	Болт с шайбой	6
58	4209534	Информационная табличка	1
59	M492564	Приводной винт	4
60	4136522	Уплотнительное кольцо	2
63	2031929	Блок	1
64	4113926	Пробка	2
64A	4506429	Уплотнительное кольцо	1
66	J011280	Болт с шайбой	4
69	4275924	Шланг	2
70	966993	Уплотнительное кольцо	8
71	962453	Разъёмный фланец	16
72	M341030	Болт с внутренним шестигранником	32
73	4285321	Шланг	2
74	3047577	Палец	2
75	4247184	Стопорная пластина	2
76	M342045	Болт с внутренним шестигранником	4
77	94-2011	Пробка	2
78	4247183	Крышка	2
79	J011225	Болт с шайбой	8
80	4275345	Крышка	1
83	J021230	Болт с шайбой	7
85	4118188	Крышка	2
86	4508805	Уплотнительное кольцо	2
87	J901445	Болт	8
88	4287252	Кожух	1
90	4287254	Кожух	2
91	4287255	Резиновая прокладка	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
