Крышка двигателя (3) — HITACHI EX1100

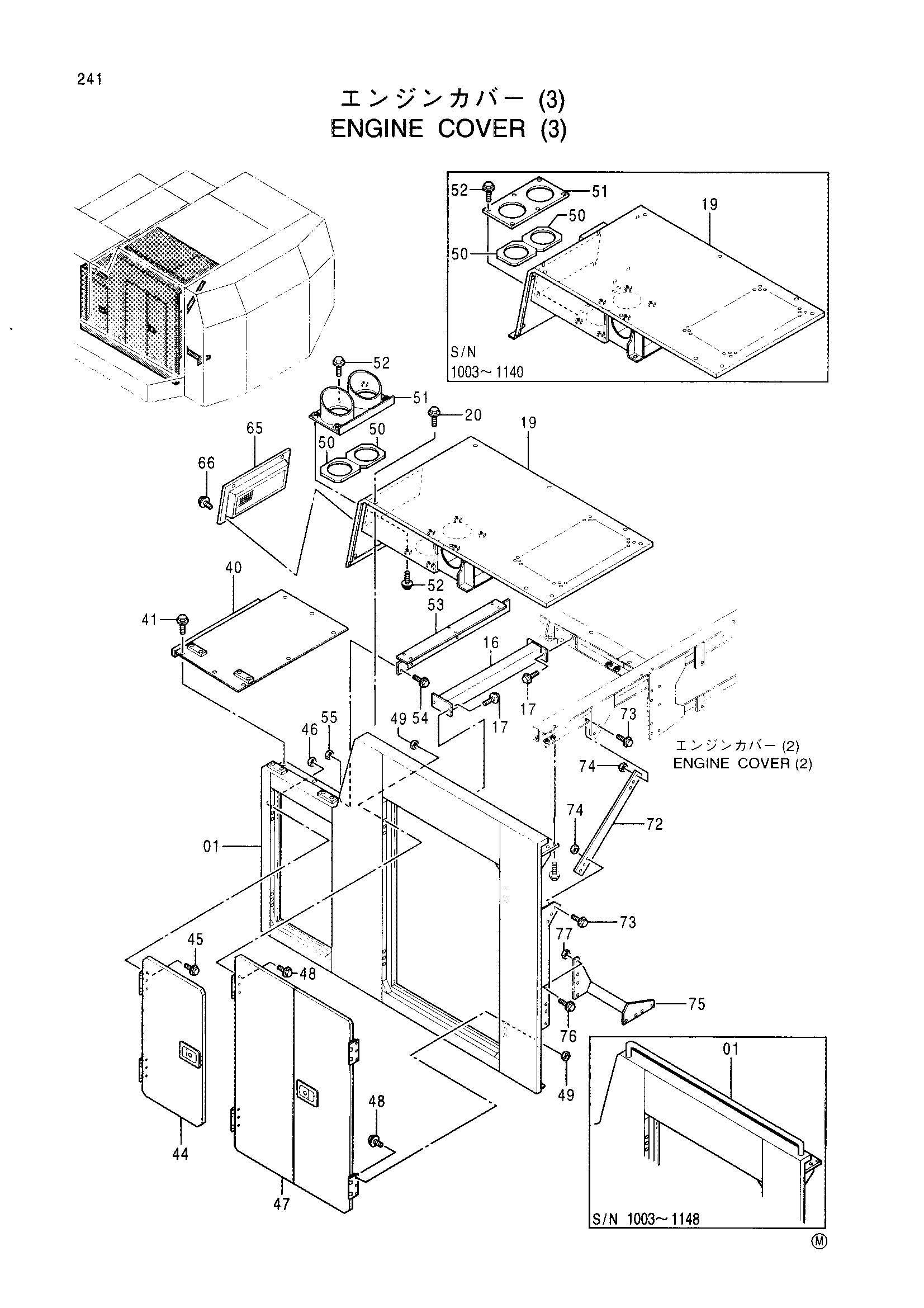

Заводская схема «Крышка двигателя (3)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4335103 | Крышка | 1 |
| 01 | 4434694 | Крышка | 1 |
| 16 | 4335110 | Балка | 1 |
| 17 | J011245 | Болт с шайбой | 4 |
| 19 | 4335111 | Крышка | 1 |
| 19 | 4359004 | Крышка | 1 |
| 19 | 4434697 | Крышка | 1 |
| 20 | J031250 | Болт с шайбой | 12 |
| 40 | 4335116 | Крышка | 1 |
| 41 | J031245 | Болт с шайбой | 5 |
| 44 | 4335118 | Крышка | 1 |
| 45 | J011025 | Болт с шайбой | 6 |
| 46 | J950010 | Гайка | 6 |
| 47 | 4335119 | Крышка | 1 |
| 48 | J011025 | Болт с шайбой | 12 |
| 49 | J950010 | Гайка | 12 |
| 50 | 4335120 | Манжета | 2 |
| 51 | 4335121 | Пластина | 1 |
| 51 | 4359003 | Кронштейн | 1 |
| 52 | J011235 | Болт с шайбой | 5 |
| 52 | J011235 | Болт с шайбой | 6 |
| 53 | 4335122 | Балка | 1 |
| 54 | J011235 | Болт с шайбой | 3 |
| 55 | J950012 | Гайка | 3 |
| 65 | 4335140 | Воздуховод | 1 |
| 66 | J011230 | Болт с шайбой | 4 |
| 72 | 4335143 | Стойка | 1 |
| 73 | J011245 | Болт с шайбой | 6 |
| 74 | J950012 | Гайка | 6 |
| 75 | 4335144 | Стойка | 1 |
| 76 | J011245 | Болт с шайбой | 4 |
| 77 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
