Основные гидролинии (2) — HITACHI EX1100

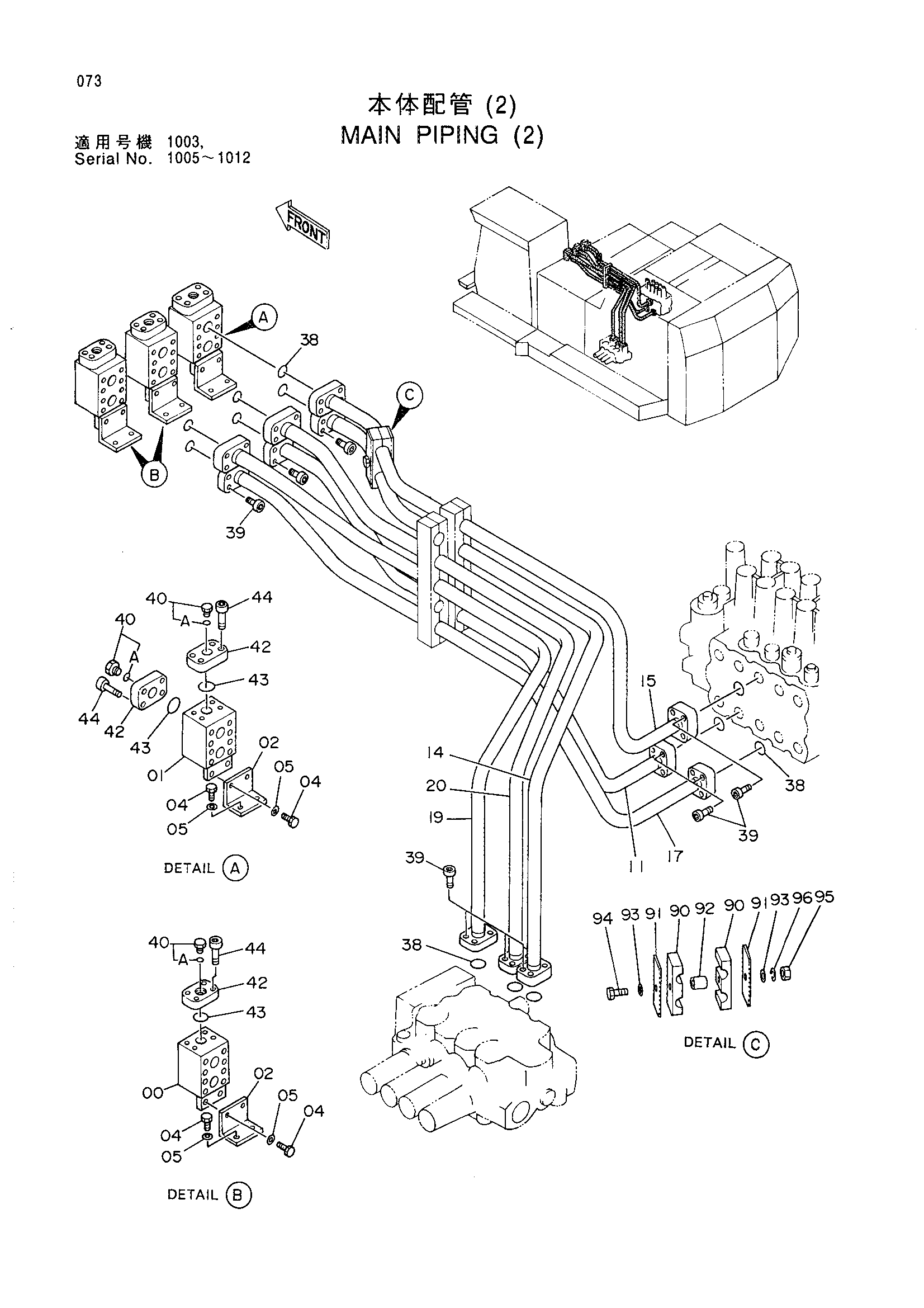

Заводская схема «Основные гидролинии (2)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8050735 | Блок | 2 |
| 01 | 8050734 | Блок | 1 |
| 02 | 4275349 | Кронштейн | 3 |
| 04 | J901240 | Болт | 12 |
| 05 | 4086891 | Шайба | 12 |
| 11 | 8050727 | Трубка | 1 |
| 14 | 8050731 | Трубка | 1 |
| 15 | 8050725 | Трубка | 1 |
| 17 | 8050729 | Трубка | 1 |
| 19 | 8050733 | Трубка | 1 |
| 20 | 8050732 | Трубка | 1 |
| 38 | 4508805 | Уплотнительное кольцо | 12 |
| 39 | M341445 | Болт с внутренним шестигранником | 48 |
| 40 | 4093624 | Пробка | 4 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4244893 | Крышка | 4 |
| 43 | 4510169 | Уплотнительное кольцо | 4 |
| 44 | M341650 | Болт с внутренним шестигранником | 16 |
| 90 | 4205615 | Хомут шланга | 2 |
| 91 | 4224002 | Пластина | 2 |
| 92 | 4205614 | Проставка | 1 |
| 93 | 4086891 | Шайба | 2 |
| 94 | J901201 | Болт | 1 |
| 95 | J950012 | Гайка | 1 |
| 96 | A590912 | Васхре пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
