Погрузчик гидролинии рабочего оборудования (2) — HITACHI EX1100

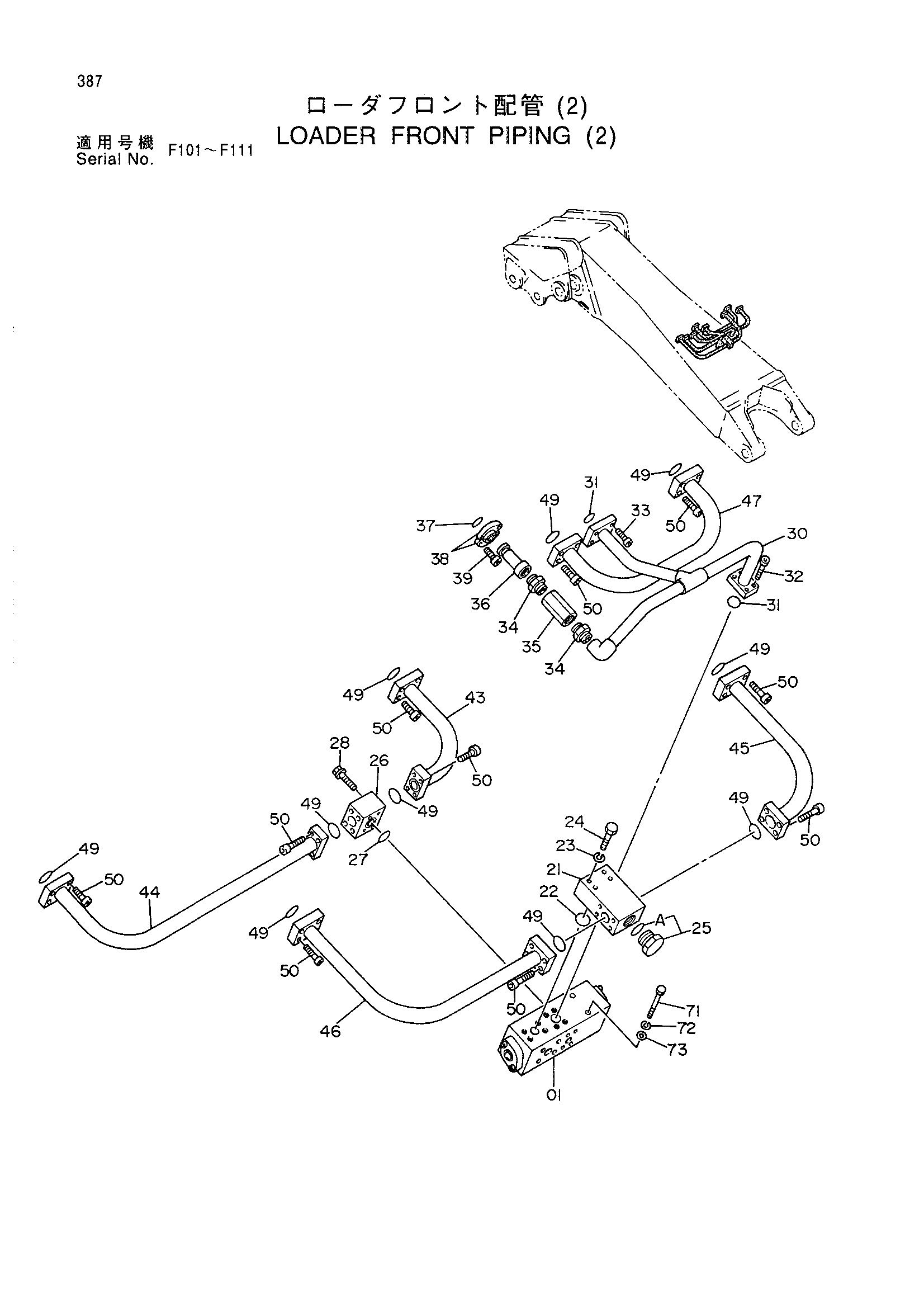

Заводская схема «Погрузчик гидролинии рабочего оборудования (2)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4241181 | Клапан | 1 |
| 21 | 3046487 | Блок | 1 |
| 22 | 4508805 | Уплотнительное кольцо | 1 |
| 23 | A590914 | Пружинная шайба | 4 |
| 24 | J901490 | Болт | 4 |
| 25 | 4154693 | Пробка | 1 |
| 25A | 970860 | Уплотнительное кольцо | 1 |
| 26 | 3046488 | Блок | 1 |
| 27 | 966993 | Уплотнительное кольцо | 1 |
| 28 | J021290 | Болт с шайбой | 4 |
| 30 | 8050804 | Трубка | 1 |
| 31 | A811040 | Уплотнительное кольцо | 2 |
| 32 | M341240 | Болт с внутренним шестигранником | 4 |
| 33 | M341440 | Болт с внутренним шестигранником | 4 |
| 34 | 94-1705 | Адаптер | 2 |
| 35 | 4163096 | Обратный клапан | 1 |
| 36 | 3056091 | Трубка | 1 |
| 37 | 4508805 | Уплотнительное кольцо | 1 |
| 38 | 4089703 | Разъёмный фланец | 2 |
| 39 | M341445 | Болт с внутренним шестигранником | 4 |
| 43 | 8050805 | Трубка | 1 |
| 44 | 9737030 | Трубка | 1 |
| 45 | 8050806 | Трубка | 1 |
| 46 | 9737031 | Трубка | 1 |
| 47 | 9737032 | Трубка | 1 |
| 49 | 4508805 | Уплотнительное кольцо | 10 |
| 50 | M341445 | Болт с внутренним шестигранником | 40 |
| 71 | J901208 | Болт | 2 |
| 72 | A590912 | Пружинная шайба | 2 |
| 73 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
