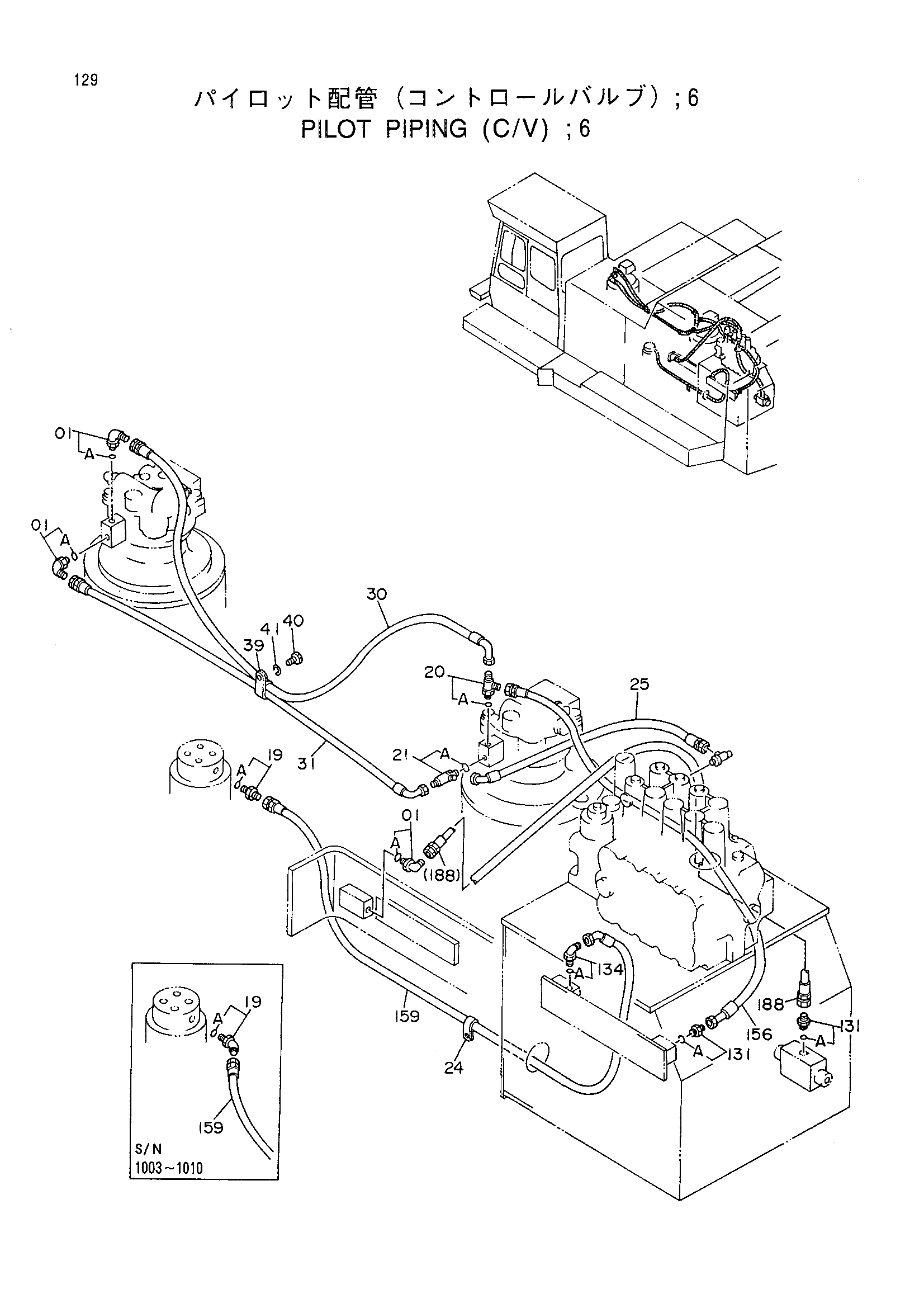

Пилотные гидролинии (C/V) 6 — HITACHI EX1100
Заводская схема «Пилотные гидролинии (C/V) 6» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4200469 | Адаптер | 1 |
| 19 | 4200474 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4203171 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4239712 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4190275 | Зажим | 1 |
| 25 | 4275103 замена: 4364545 | Нейлоновый шланг (E25) | 1 |
| 25 | 4364545 | Шланг (E25) | 1 |
| 30 | 4275107 замена: 4364547 | Нейлоновый шланг (E30) | 1 |
| 30 | 4364547 | Шланг (E30) | 1 |
| 31 | 4275108 замена: 4364548 | Нейлоновый шланг (E31) | 1 |
| 31 | 4364548 | Шланг (E31) | 1 |
| 39 | 4208479 | Зажим | 1 |
| 40 | J901016 | Болт | 1 |
| 41 | A590910 | Пружинная шайба | 1 |
| 131 | 4200465 | Адаптер | 2 |
| 131A | 957366 | Уплотнительное кольцо | 1 |
| 134 | 4156434 | Угловой штуцер | 1 |
| 134A | 957366 | Уплотнительное кольцо | 1 |
| 156 | 4275089 замена: 4364571 | Нейлоновый шланг (D56) | 1 |
| 156 | 4364571 | Шланг (D56) | 1 |
| 159 | 4270646 | Нейлоновый шланг (KCC) | 1 |
| 159 | 4275091 замена: 4200469 | Нейлоновый шланг (D57) | 1 |
| 159 | 4275091 замена: 4270646 | Нейлоновый шланг (D57) | 1 |
| 188 | 4287227 замена: 4364574 | Нейлоновый шланг (D88) | 1 |
| 188 | 4364574 | Шланг (D88) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
