Пилотные гидролинии (насос) 5 — HITACHI EX1100

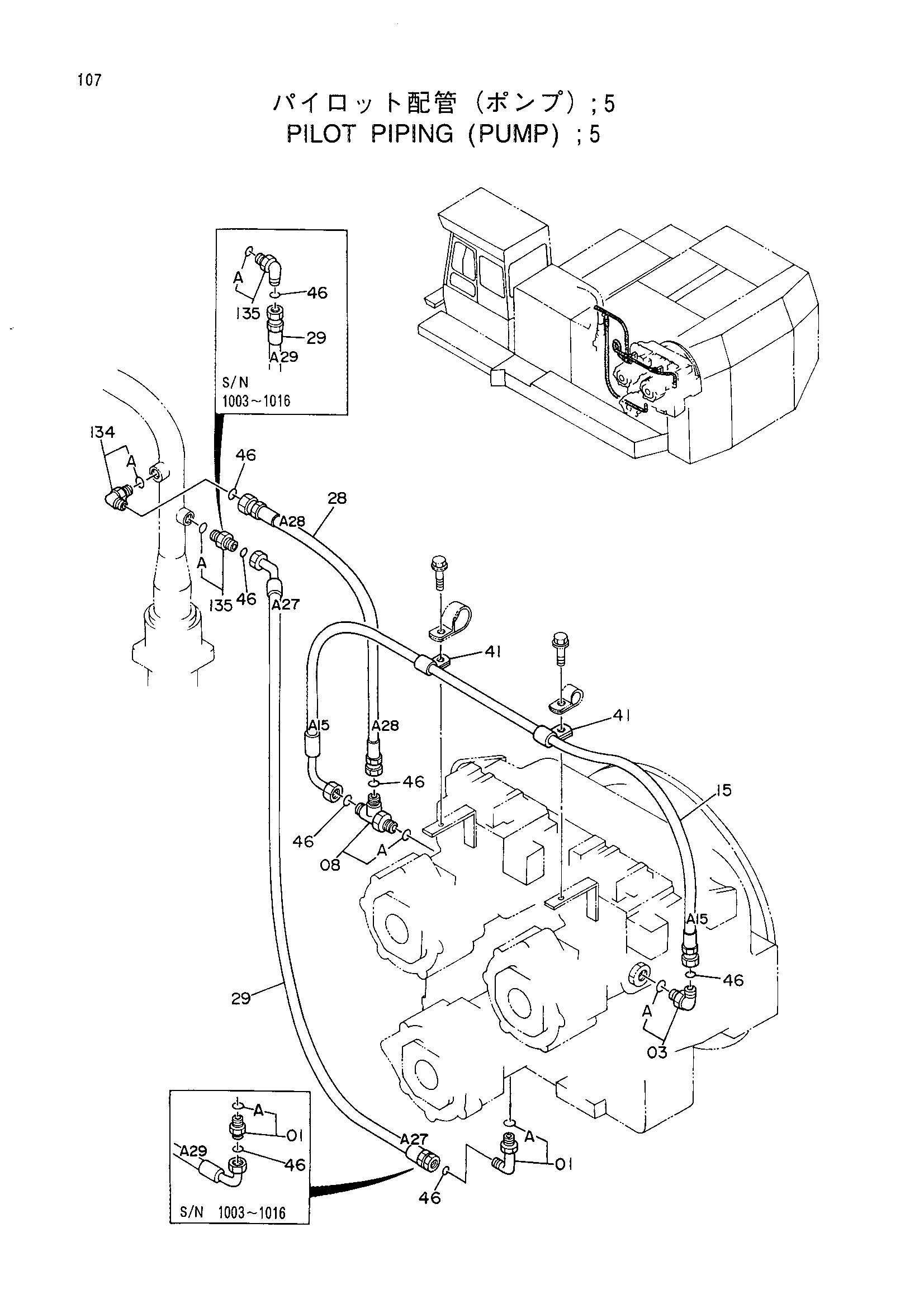

Заводская схема «Пилотные гидролинии (насос) 5» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189619 | Адаптер | 1 |
| 01 | 4267201 | Угловой штуцер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4157562 | Угловой штуцер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4218070 | Тройник | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4274942 | Шланг | 1 |
| 28 | 4274949 | Шланг | 1 |
| 29 | 4274950 замена: 4189619 | Шланг | 1 |
| 29 | 4274950 замена: 4267201 | Шланг | 1 |
| 29 | 4274950 замена: 4296064 | Шланг | 1 |
| 29 | 4296064 | Шланг | 1 |
| 41 | 4192035 | Зажим | 2 |
| 46 | 4187308 | Уплотнительное кольцо | 6 |
| 134 | 4157562 | Угловой штуцер | 1 |
| 134A | 4506424 | Уплотнительное кольцо | 1 |
| 135 | 4157562 | Угловой штуцер | 1 |
| 135 | 4189619 | Адаптер | 1 |
| 135A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
