Пилотные гидролинии (кабина) 1 — HITACHI EX1100

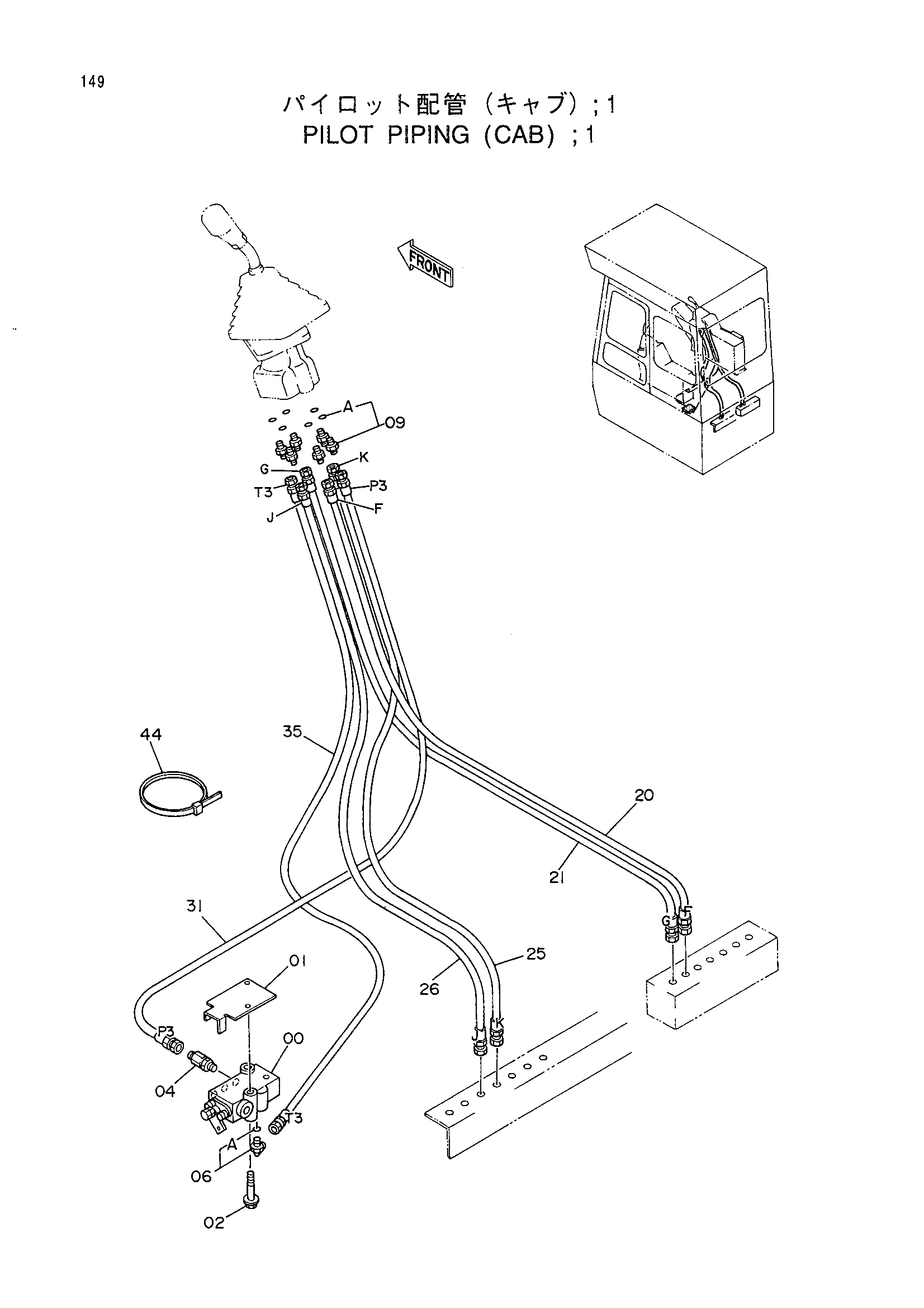

Заводская схема «Пилотные гидролинии (кабина) 1» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4179025 | Клапан | 1 |
| 01 | 4218688 | Ограничитель | 1 |
| 02 | J011075 | Болт с шайбой | 2 |
| 04 | 4188687 | Флетер | 1 |
| 06 | 4154671 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200467 | Адаптер | 6 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4273368 замена: 4364516 | Нейлоновый шланг (F) | 1 |
| 20 | 4364516 | Шланг (F) | 1 |
| 21 | 4273369 замена: 4364517 | Нейлоновый шланг (G) | 1 |
| 21 | 4364517 | Шланг (G) | 1 |
| 25 | 4273373 замена: 4364521 | Нейлоновый шланг (K) | 1 |
| 25 | 4364521 | Шланг (K) | 1 |
| 26 | 4273374 замена: 4364522 | Нейлоновый шланг (J) | 1 |
| 26 | 4364522 | Шланг (J) | 1 |
| 31 | 4244565 замена: 4364525 | Нейлоновый шланг (P3) | 1 |
| 31 | 4364525 | Шланг (P3) | 1 |
| 35 | 4244569 замена: 4364529 | Нейлоновый шланг (T3) | 1 |
| 35 | 4364529 | Шланг (T3) | 1 |
| 44 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
