Ковш 5.1 (скальный) <EX1100-3BE> [JIS94] — HITACHI EX1100
Заводская схема «Ковш 5.1 (скальный) <EX1100-3BE> [JIS94]» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

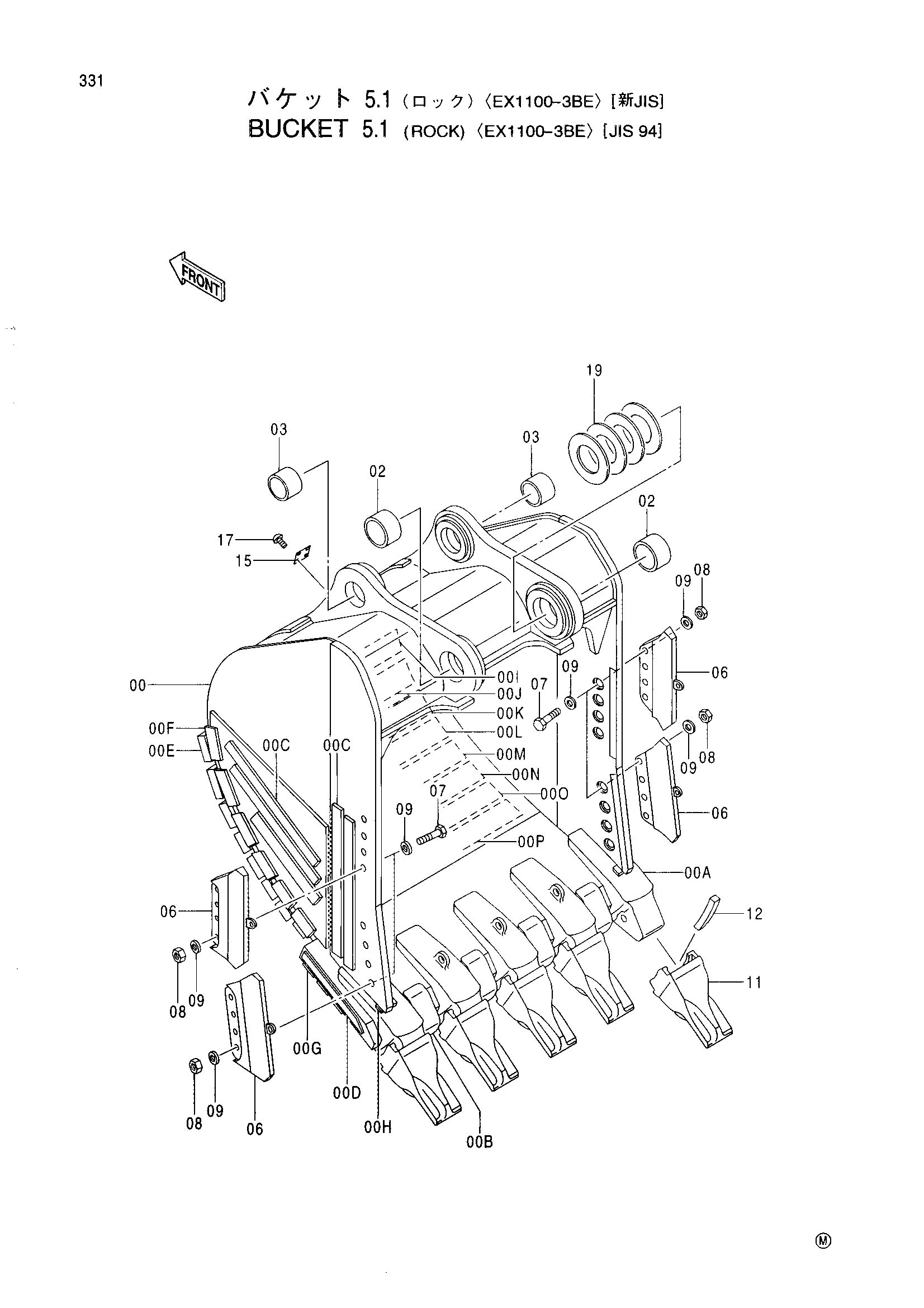

![Схема Ковш 5.1 (скальный) <EX1100-3BE> [JIS94] HITACHI EX1100](/catalog-drawings/df/df550351-425e-4f60-8421-df062a19fe1f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9173171 | Ковш скальный в сборе | 1 | |
| 00 | 5006107 | Ковш скальный | 1 |
| 00A | 4406196 | Адаптер зуба | 5 |
| 00B | 4328559 | Кожух | 4 |
| 00C | 4175200 | Пластина | 10 |
| 00D | 4161669 | Пластина | 2 |
| 00E | 4406185 | Пластина | 14 |
| 00F | 4406186 | Пластина | 12 |
| 00G | 4406187 | Пластина | 6 |
| 00H | 4406275 | Пластина | 2 |
| 00I | 4406188 | Пластина | 1 |
| 00J | 4406189 | Пластина | 1 |
| 00K | 4406190 | Пластина | 1 |
| 00L | 4406191 | Пластина | 1 |
| 00M | 4406192 | Пластина | 1 |
| 00N | 4406193 | Пластина | 1 |
| 00O | 4406194 | Пластина | 1 |
| 00P | 4406195 | Пластина | 1 |
| 02 | 4259258 | Втулка | 2 |
| 03 | 4258965 | Втулка | 2 |
| 06 | 4268986 | Схроуд боковой | 4 |
| 07 | 4275192 | Болт | 16 |
| 08 | 4167193 | Гайка | 16 |
| 09 | 4083438 | Шайба | 32 |
| 11 | 4406319 | Коронка зуба | 5 |
| 12 | 4406318 | Стопорный палец | 5 |
| 15 | 4371561 | Информационный пластина | 1 |
| 17 | M492564 | Приводной винт | 4 |
| 19 | 4320279 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
