Гидроцилиндр. уровень <погрузчик> — HITACHI EX1100

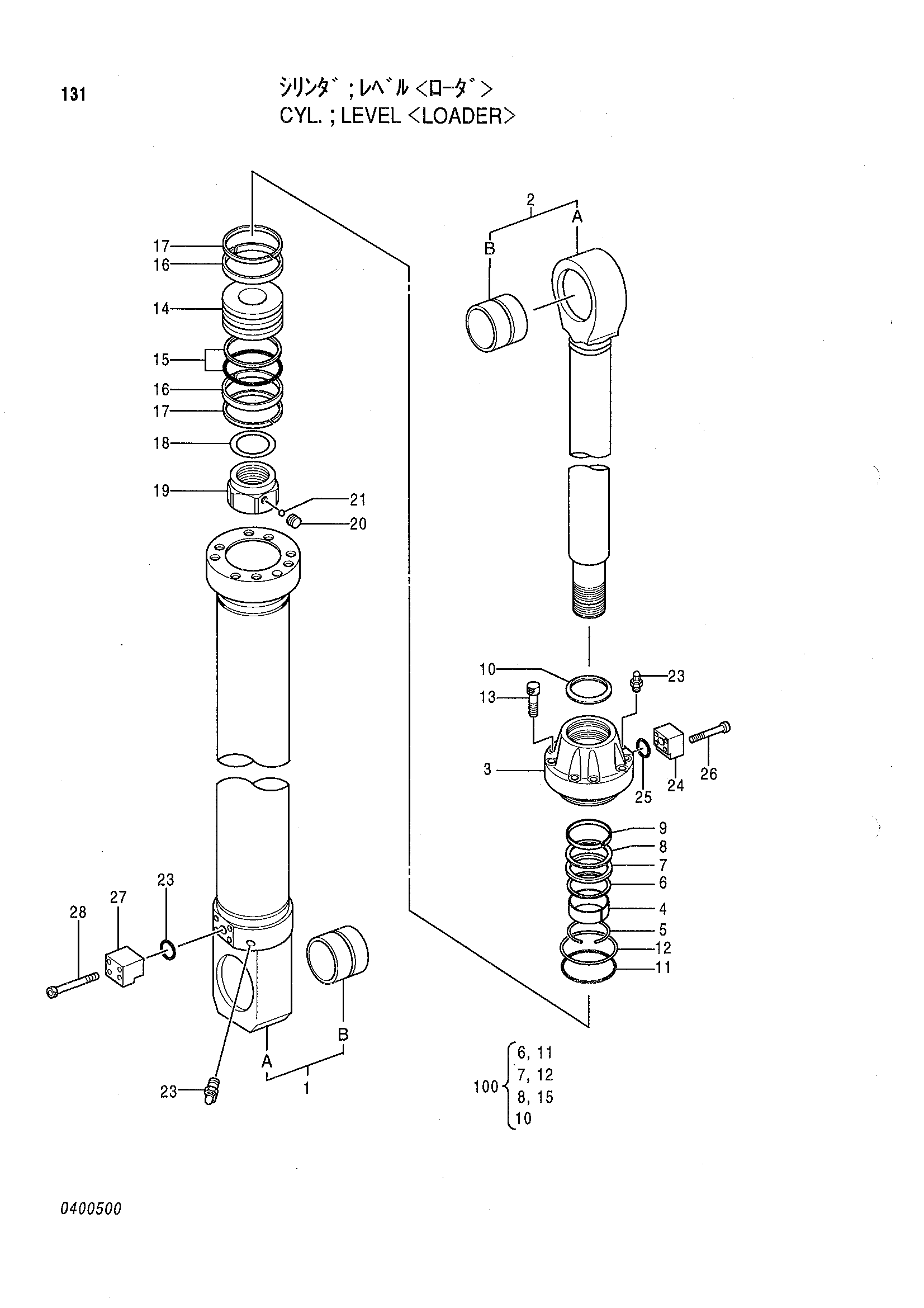

Заводская схема «Гидроцилиндр. уровень <погрузчик>» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4243456 | Гидроцилиндр. уровень | 1 | |
| 1 | 4278061 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0400501 | Труба гидроцилиндра | 1 |
| 1B | 0400502 | Втулка пальца | 1 |
| 2 | 4278062 | Шток поршня в сборе | 1 |
| 2A | 0400503 | Шток поршня | 1 |
| 2B | 0400502 замена: 4287360 | Втулка пальца | 1 |
| 2B | 4287360 | Втулка | 1 |
| 3 | 0400203 | Головка гидроцилиндра | 1 |
| 4 | 0400204 | Втулка | 1 |
| 5 | 0171705 | Стопорное кольцо | 1 |
| 6 | 0400205 | Кольцо | 1 |
| 7 | 4105385 | U-образная манжета | 1 |
| 8 | 0242305 | Опорное кольцо | 1 |
| 9 | 0400206 | Кольцо | 1 |
| 10 | 0242306 | Грязесъёмное кольцо | 1 |
| 11 | 4140490 | Уплотнительное кольцо | 1 |
| 12 | 0400207 | Опорное кольцо | 1 |
| 13 | 0257605 | Болт с внутренним шестигранником | 8 |
| 14 | 0400209 | Поршень | 1 |
| 15 | 0400210 | Кольцо уплотнение в сборе | 1 |
| 16 | 0400211 | Кольцо | 2 |
| 17 | 0400212 | Кольцо | 2 |
| 18 | 0400213 | Регулировочная шайба | 1 |
| 19 | 0400214 | Гайка | 1 |
| 20 | 0400215 | Установочный винт | 1 |
| 21 | 0400216 | Стальной шарик | 1 |
| 23 | 0237418 | Бреедер воздушный | 2 |
| 24 | 0400504 | Соединение | 1 |
| 25 | 955612 | Уплотнительное кольцо | 2 |
| 26 | 0171719 | Болт с внутренним шестигранником | 4 |
| 27 | 0400505 | Соединение | 1 |
| 28 | 0163404 | Болт с внутренним шестигранником | 4 |
| 100 | 4278395 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
