Крышка двигателя (2) — HITACHI EX1100

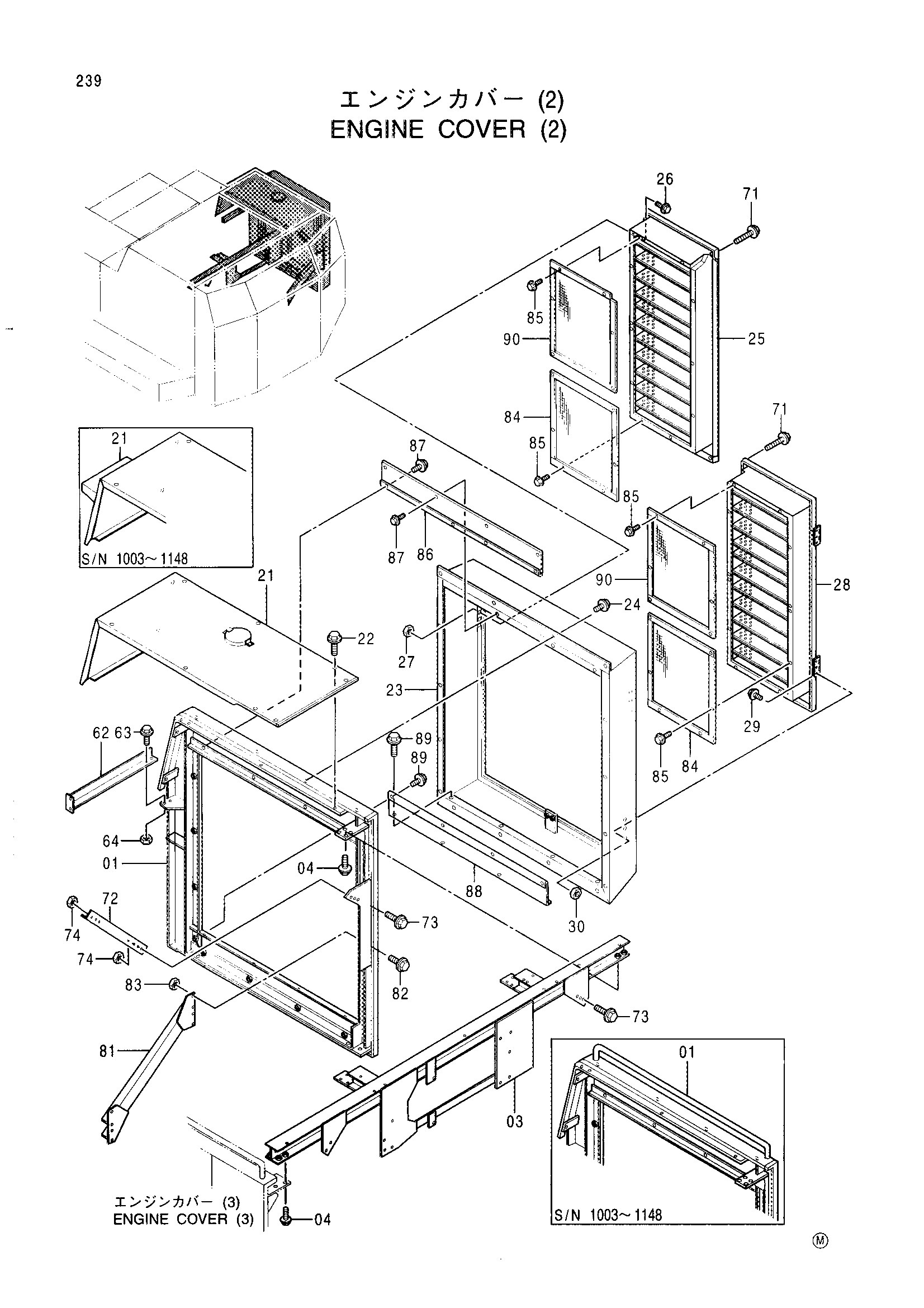

Заводская схема «Крышка двигателя (2)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4335104 | Крышка | 1 |
| 01 | 4434696 | Крышка | 1 |
| 03 | 4335105 | Балка | 1 |
| 03 | 4338544 | Балка | 1 |
| 04 | J011245 | Болт с шайбой | 8 |
| 21 | 4335112 | Крышка | 1 |
| 21 | 4434698 | Крышка | 1 |
| 22 | J031250 | Болт с шайбой | 12 |
| 23 | 4335113 | Крышка | 1 |
| 24 | J011235 | Болт с шайбой | 16 |
| 25 | 4335114 | Дверь | 1 |
| 26 | J011225 | Болт с шайбой | 6 |
| 27 | J950010 | Гайка | 6 |
| 28 | 4335115 | Дверь | 1 |
| 29 | J011025 | Болт с шайбой | 6 |
| 30 | J950010 | Гайка | 6 |
| 62 | 4335139 | Стойка | 1 |
| 63 | J011230 | Болт с шайбой | 2 |
| 64 | J950012 | Гайка | 2 |
| 71 | J031270 | Болт с шайбой | 4 |
| 72 | 4335143 | Стойка | 1 |
| 73 | J011245 | Болт с шайбой | 6 |
| 74 | J950012 | Гайка | 6 |
| 81 | 4335146 | Стойка | 1 |
| 82 | J011245 | Болт с шайбой | 4 |
| 83 | J950012 | Гайка | 4 |
| 84 | 4335147 | Фильтр | 2 |
| 85 | J010616 | Болт с шайбой | 24 |
| 86 | 4335148 | Крышка | 1 |
| 87 | J010820 | Болт с шайбой | 8 |
| 88 | 4335149 | Крышка | 1 |
| 89 | J010820 | Болт с шайбой | 8 |
| 90 | 4335150 | Фильтр | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
