Управление короб (правый) — HITACHI EX1100

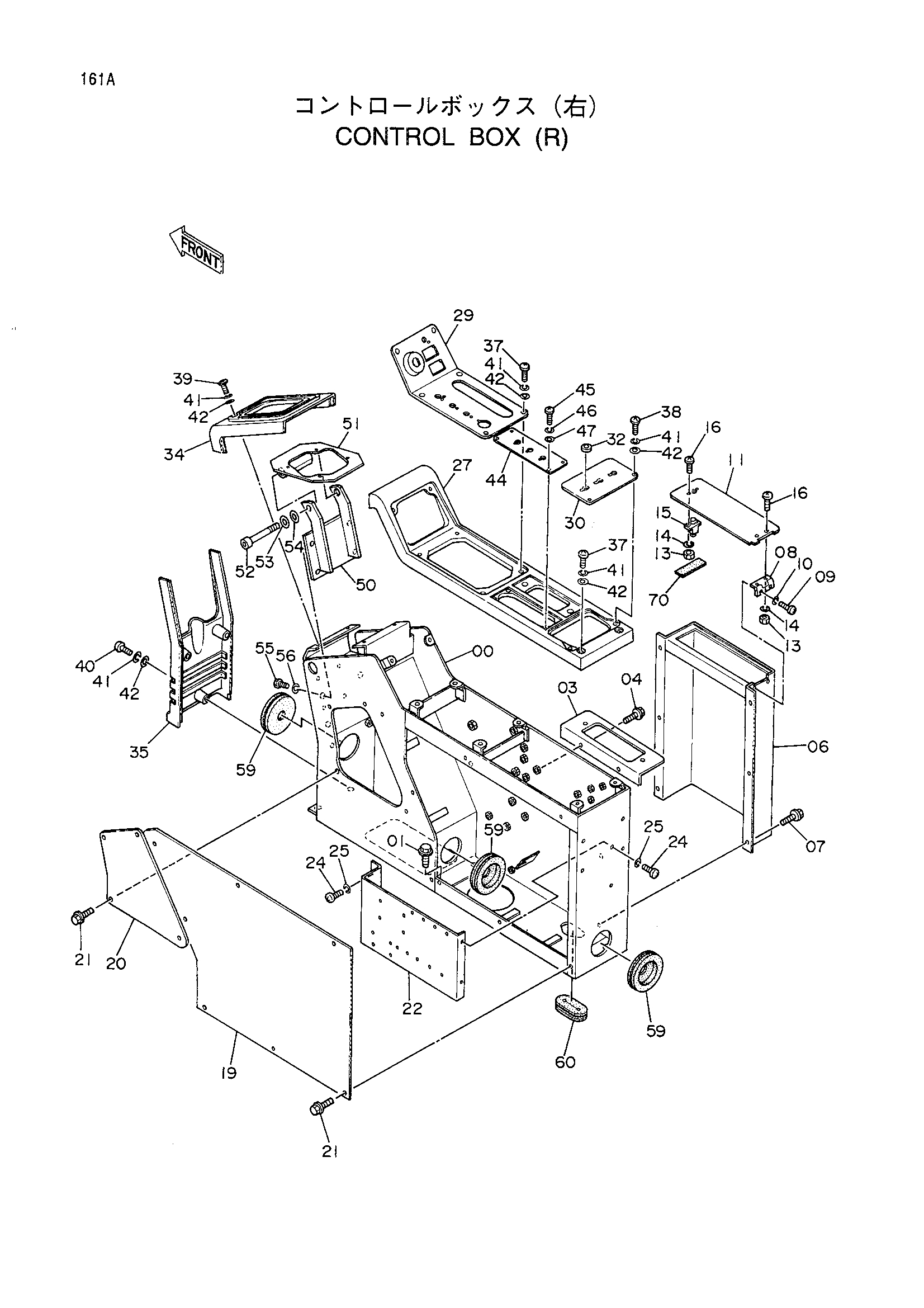

Заводская схема «Управление короб (правый)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6010069 | Стойка | 1 |
| 01 | J011025 | Болт с шайбой | 6 |
| 03 | 8050655 | Кронштейн | 1 |
| 04 | J020614 | Болт с шайбой | 2 |
| 06 | 7024271 | Крышка | 1 |
| 07 | J020614 | Болт с шайбой | 6 |
| 08 | 4274636 | Петля | 1 |
| 09 | M430306 | Винт | 2 |
| 10 | A590903 | Пружинная шайба | 2 |
| 11 | 4274635 | Крышка | 1 |
| 13 | J230003 | Гайка | 4 |
| 14 | J251003 | Пружинная шайба | 4 |
| 15 | 4274637 | Ограничитель | 1 |
| 16 | J850308 | Винт | 4 |
| 19 | 3037903 | Крышка | 1 |
| 20 | 4191972 | Крышка | 1 |
| 21 | J020614 | Болт с шайбой | 11 |
| 22 | 3057281 | Кронштейн | 1 |
| 24 | M430610 | Винт | 4 |
| 25 | A590906 | Пружинная шайба | 4 |
| 27 | 5002033 | Панель | 1 |
| 29 | 3055863 | Панель | 1 |
| 30 | 9732681 | Панель | 1 |
| 32 | 4146754 | Резиновая прокладка | 1 |
| 34 | 1010966 | Крышка | 1 |
| 35 | 1010899 | Крышка | 1 |
| 37 | J850616 | Винт | 8 |
| 38 | J850610 | Винт | 2 |
| 39 | J850620 | Винт | 4 |
| 40 | J850640 | Винт | 3 |
| 41 | J251006 | Пружинная шайба | 17 |
| 42 | J250006 | Плоская шайба | 17 |
| 44 | 4274584 | Панель | 1 |
| 45 | J850410 | Винт | 4 |
| 46 | J251004 | Пружинная шайба | 4 |
| 47 | J250004 | Плоская шайба | 4 |
| 50 | 8038102 | Кронштейн | 1 |
| 51 | 8038103 | Кронштейн | 1 |
| 52 | M341200 | Болт с внутренним шестигранником | 1 |
| 53 | A590112 | Плоская шайба | 1 |
| 54 | 4191947 | Регулировочная шайба | 2 |
| 55 | J901020 | Болт | 4 |
| 56 | A590910 | Пружинная шайба | 4 |
| 59 | 4161992 | Резиновая втулка | 3 |
| 60 | 4205083 | Резиновая втулка | 1 |
| 70 | 4301788 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
