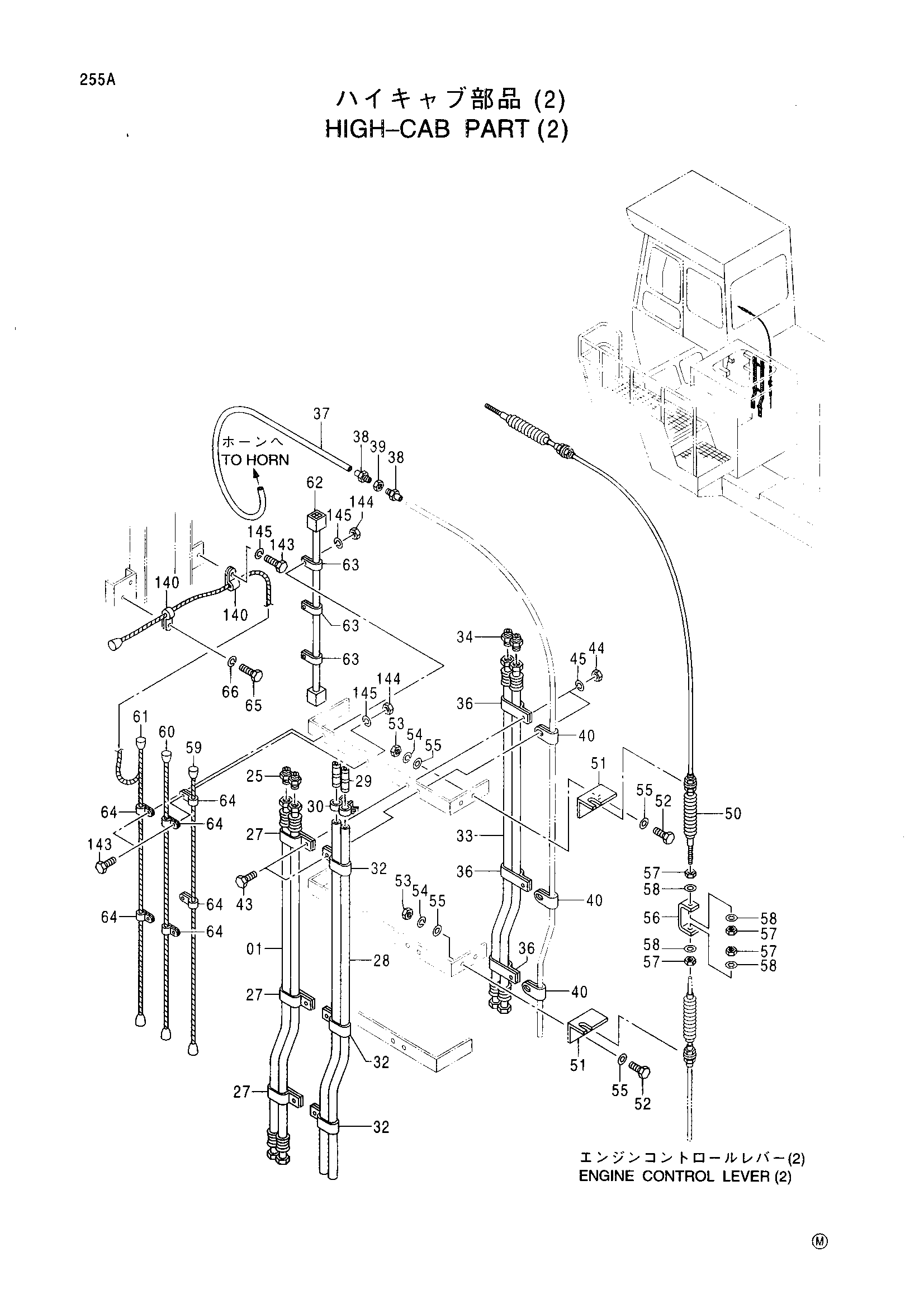

Высокая кабина деталь (2) — HITACHI EX1100

Заводская схема «Высокая кабина деталь (2)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4245204	Шланг	2
01	4245204	Шланг	2
01	4347709	Шланг	2
01	4347709	Шланг	2
25	4245206	Унион	2
25	4245206	Унион	2
27	4190282	Зажим	3
28	4245203	Резиновый шланг	2
28	4245203	Резиновый шланг	2
28	4347786	Резиновый шланг	2
28	4347786	Резиновый шланг	2
29	4234823	Соединение шланг	2
29	4234823	Соединение шланг	2
29	4355160	Соединение шланг	2
29	4355160	Соединение шланг	2
30	4507228	Хомут шланга	4
32	4190266	Зажим	3
33	4245205	Шланг	2
33	4245205	Шланг	2
34	4245207	Унион	2
34	4245207	Унион	2
36	4190266	Зажим	3
36	4190266	Зажим	3
37	4274879	Трубка	1
38	4502672	Разъём	2
39	4274905	Разъём	1
40	4190271	Зажим	3
43	J901030	Болт	6
44	J950010	Гайка	6
45	A590910	Пружинная шайба	6
50	4249433	Трос управления	1
51	4249432	Кронштейн	2
52	J900825	Болт	4
53	M500807	Гайка	4
54	A590908	Пружинная шайба	4
55	A590108	Плоская шайба	8
56	4249431	Соединение	1
57	M500504	Гайка	4
58	A590105	Плоская шайба	4
59	3057537	Жгут проводов	1
59	3057537	Жгут проводов	1
59	3072505	Жгут проводов	1
59	3072505	Жгут проводов	1
60	3057539	Жгут проводов	1
60	3057539	Жгут проводов	1
60	3072507	Жгут проводов	1
60	3072507	Жгут проводов	1
61	3057538	Жгут проводов	1
61	3057538	Жгут проводов	1
61	3072506	Жгут проводов	1
61	3072506	Жгут проводов	1
62	4281544	Жгут проводов	1
63	4190273	Зажим	3
63	4190273	Зажим	3
64	4190274	Зажим	6
64	4190274	Зажим	6
65	J900830	Болт	1
65	J900830	Болт	1
66	A590908	Пружинная шайба	1
66	A590908	Пружинная шайба	1
140	4190271	Зажим	2
140	4190271	Зажим	2
143	J901030	Болт	6
143	J901030	Болт	6
144	J950010	Гайка	5
144	J950010	Гайка	5
145	A590910	Пружинная шайба	6
145	A590910	Пружинная шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
