Ковш 4.0 (скальный) <EX1100> [JIS94] — HITACHI EX1100
Заводская схема «Ковш 4.0 (скальный) <EX1100> [JIS94]» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

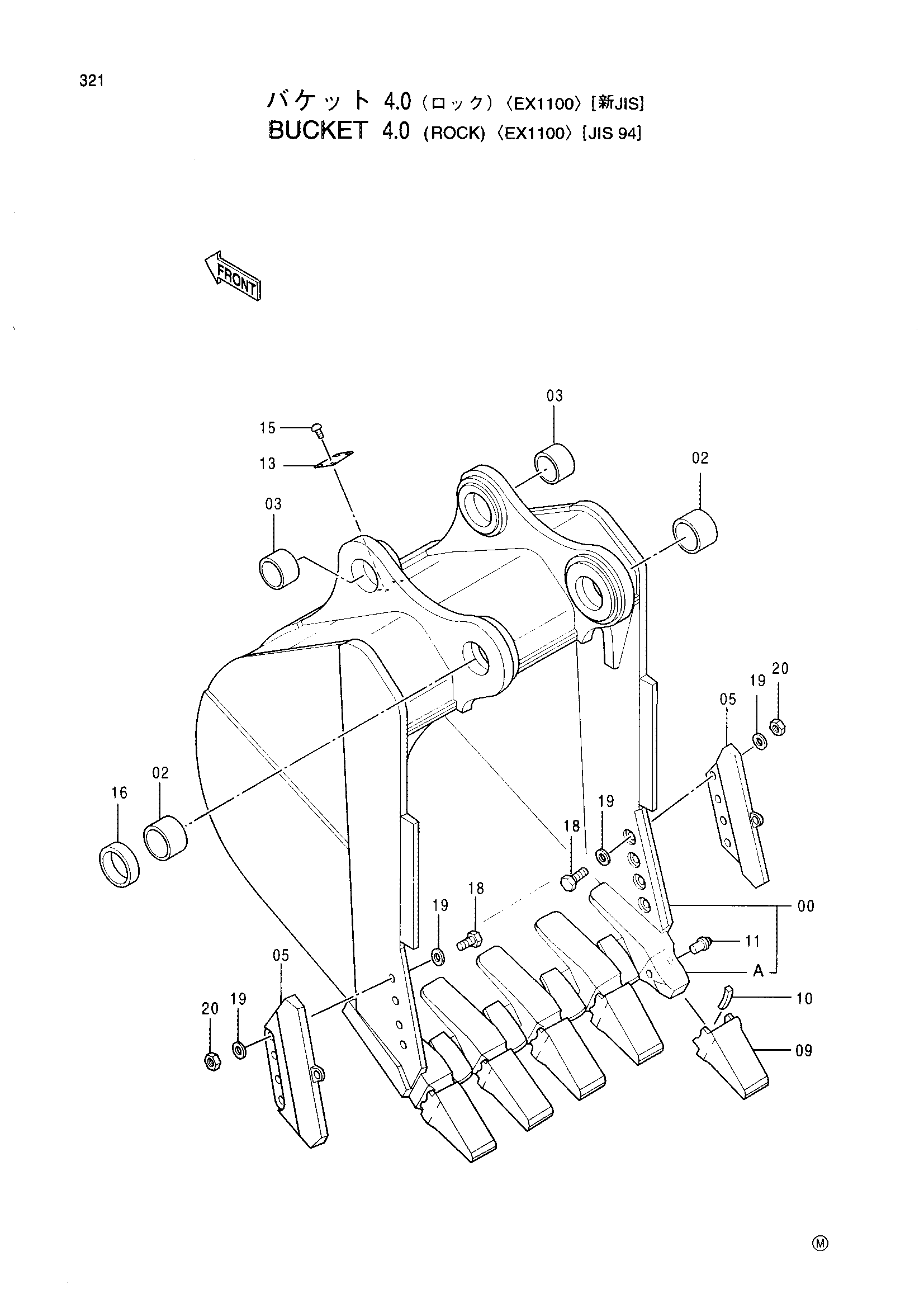

![Схема Ковш 4.0 (скальный) <EX1100> [JIS94] HITACHI EX1100](/catalog-drawings/1c/1cf15b66-d178-4456-86fd-508754534cd8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9129155 | Ковш скальный в сборе | 1 | |
| 00 | 5004118 | Ковш скальный | 1 |
| 00 | 8063312 | Ковш скальный(для рабочий сосуд) | 1 |
| 00A | 4255717 | Адаптер зуба | 5 |
| 02 | 4259258 | Втулка | 2 |
| 03 | 4258965 | Втулка | 2 |
| 05 | 4268986 | Схроуд боковой | 2 |
| 09 | 4246107 | Коронка зуба | 5 |
| 10 | 4246109 | Палец | 5 |
| 11 | 4246110 | Замок | 5 |
| 13 | 4209534 | Информационная табличка | 1 |
| 15 | M492564 | Приводной винт | 4 |
| 16 | 4268985 | Проставка | 1 |
| 18 | 4275192 | Болт | 8 |
| 19 | 4083438 | Шайба | 16 |
| 20 | 4167193 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
