Смазка трубопроводы (передний) 3 — HITACHI EX1100

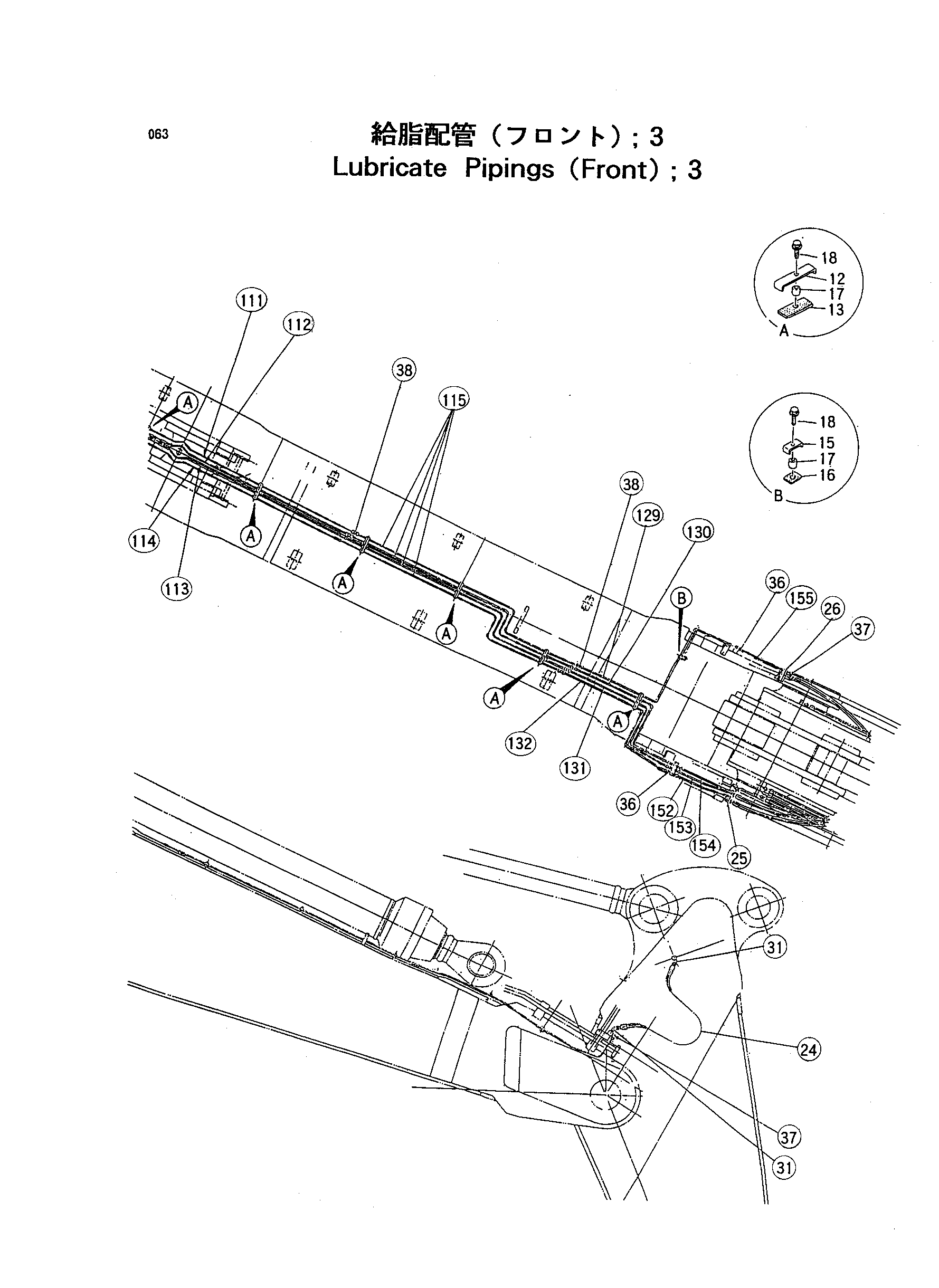

Заводская схема «Смазка трубопроводы (передний) 3» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 4273720 | Хомут | 5 |
| 13 | 4273721 | Резиновая прокладка | 5 |
| 15 | 4269656 | Хомут | 5 |
| 16 | 4269657 | Резиновая прокладка | 1 |
| 17 | 4269658 | Проставка | 6 |
| 18 | J011030 | Болт с шайбой | 6 |
| 24 | 4306755 | Шланг | 4 |
| 25 | 8048693 | Блок | 1 |
| 26 | 8048654 | Блок | 1 |
| 31 | 4203738 | Угловой штуцер | 4 |
| 36 | 4122125 | Адаптер | 4 |
| 37 | 4147587 | Угловой штуцер | 4 |
| 38 | 4151901 | Адаптер | 8 |
| 111 | 4348630 | Трубка | 1 |
| 112 | 4348631 | Трубка | 1 |
| 113 | 4348632 | Трубка | 1 |
| 114 | 4348633 | Трубка | 1 |
| 115 | 4348634 | Трубка | 4 |
| 129 | 3072047 | Трубка | 1 |
| 130 | 3072172 | Трубка | 1 |
| 131 | 3072173 | Трубка | 1 |
| 132 | 3072174 | Трубка | 1 |
| 152 | 4287180 | Трубка | 1 |
| 153 | 4287181 | Трубка | 1 |
| 154 | 4287182 | Трубка | 1 |
| 155 | 4287183 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
