Обратные трубопроводы (2) — HITACHI EX1100

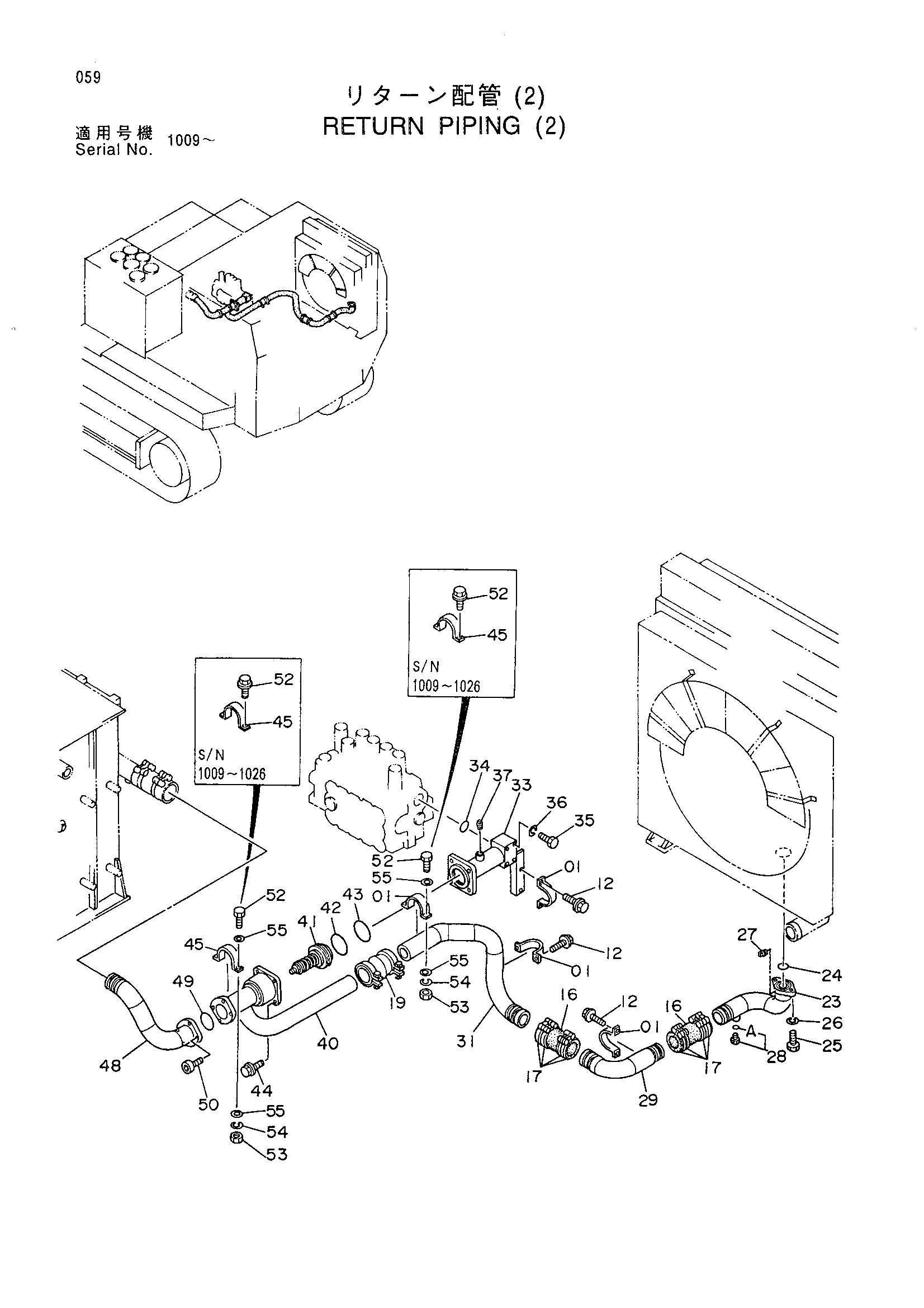

Заводская схема «Обратные трубопроводы (2)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4000909 | Хомут трубки | 4 |
| 12 | J011025 | Болт с шайбой | 12 |
| 16 | 4099119 | Резиновый шланг | 2 |
| 17 | 4263765 | Хомут шланга | 8 |
| 19 | 4071215 | Муфта | 1 |
| 23 | 8045260 | Трубка | 1 |
| 24 | A810075 | Уплотнительное кольцо | 1 |
| 25 | J901445 | Болт | 2 |
| 26 | A590914 | Пружинная шайба | 2 |
| 27 | 446536 | Пробка | 1 |
| 28 | 4174541 | Пробка | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 9738269 | Трубка | 1 |
| 31 | 8052632 | Трубка | 1 |
| 33 | 8050743 | Трубка | 1 |
| 34 | A810075 | Уплотнительное кольцо | 1 |
| 35 | J901407 | Болт | 4 |
| 36 | A590914 | Пружинная шайба | 4 |
| 37 | 446536 | Пробка | 1 |
| 40 | 8050739 | Трубка | 1 |
| 41 | 4207000 замена: 4433094 | Клапан | 1 |
| 41 | 4433094 | Клапан | 1 |
| 42 | A810115 | Уплотнительное кольцо | 1 |
| 43 | A810145 | Уплотнительное кольцо | 1 |
| 44 | J011240 | Болт с шайбой | 4 |
| 45 | 4000910 | Хомут трубки | 1 |
| 48 | 8050738 | Трубка | 1 |
| 49 | A810085 | Уплотнительное кольцо | 1 |
| 50 | M341240 | Болт с внутренним шестигранником | 4 |
| 52 | J011025 | Болт с шайбой | 4 |
| 52 | J901035 | Болт | 4 |
| 53 | J950010 | Гайка | 4 |
| 54 | A590910 | Пружинная шайба | 4 |
| 55 | A590110 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
