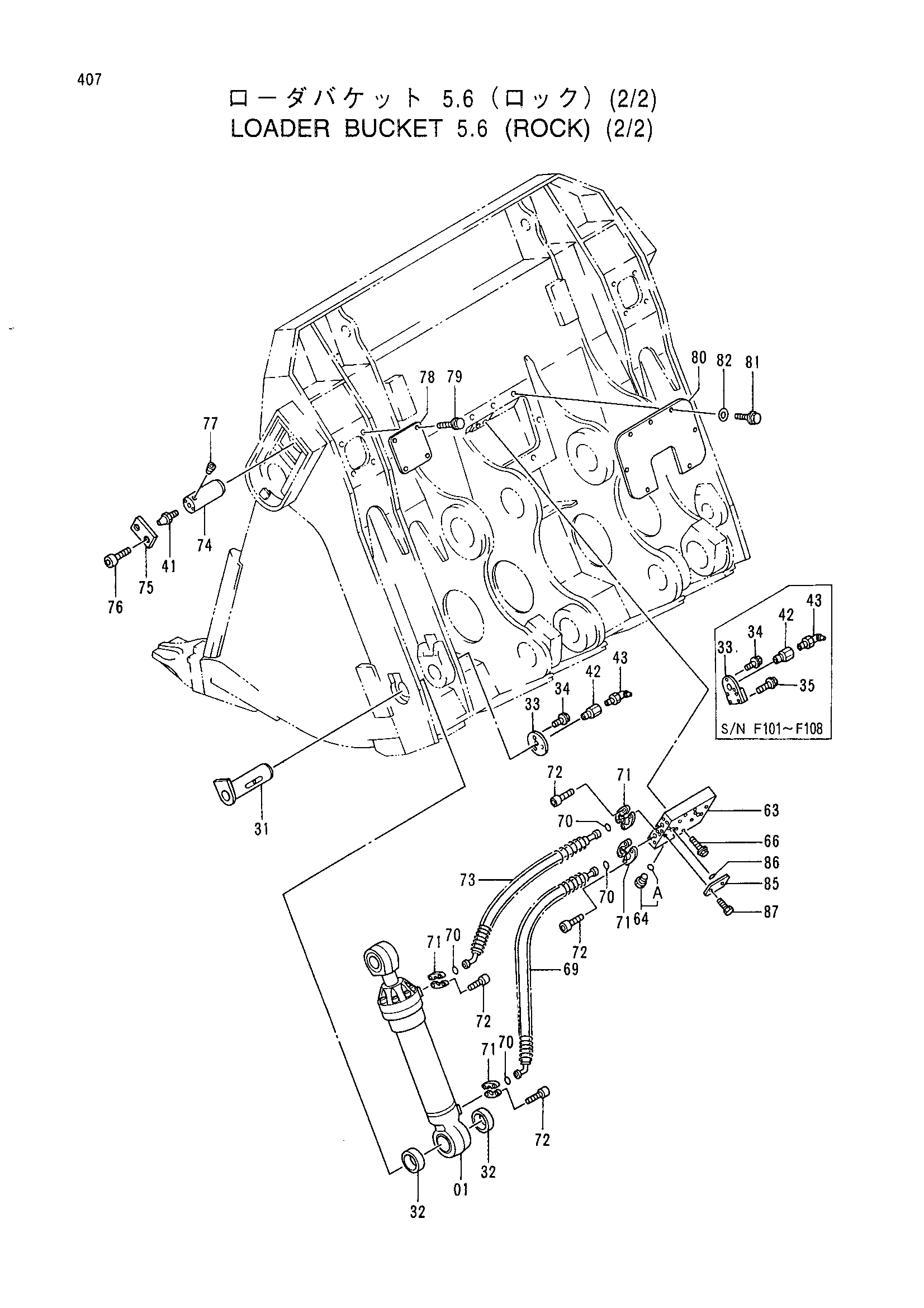

Погрузчик ковш 5.6 (скальный) (2/2) — HITACHI EX1100

Заводская схема «Погрузчик ковш 5.6 (скальный) (2/2)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9106999	Ковш погрузчик 5.6 (2/2)	1
01	4243468	Гидроцилиндр. разгрузка	2
31	8050771	Палец	2
32	4275344	Проставка	4
33	4309604	Ограничитель	2
33	9736979 замена: 4309604	Ограничитель	2
34	J011235	Болт с шайбой	6
35	J011016	Болт с шайбой	8
41	J75482	Пресс-маслёнка	2
42	4085073	Адаптер	2
43	4066158	Штуцер	2
63	2031929	Блок	1
64	4113926	Пробка	2
64A	4506429	Уплотнительное кольцо	1
66	J011280	Болт с шайбой	4
69	4275294	Шланг	2
70	966993	Уплотнительное кольцо	8
71	962453	Разъёмный фланец	16
72	M341030	Болт с внутренним шестигранником	32
73	4285321	Шланг	2
74	3047577	Палец	2
75	4247184	Стопорная пластина	2
76	M342045	Болт с внутренним шестигранником	4
77	94-2011	Пробка	2
78	4247183	Крышка	2
79	J011225	Болт с шайбой	8
80	4275345	Крышка	1
81	J011025	Болт с шайбой	7
81	J021230	Болт с шайбой	7
82	A590110	Плоская шайба	7
85	4118188	Крышка	2
86	4508805	Уплотнительное кольцо	2
87	J901445	Болт	8

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
