Пилотный клапан — HITACHI EX1100

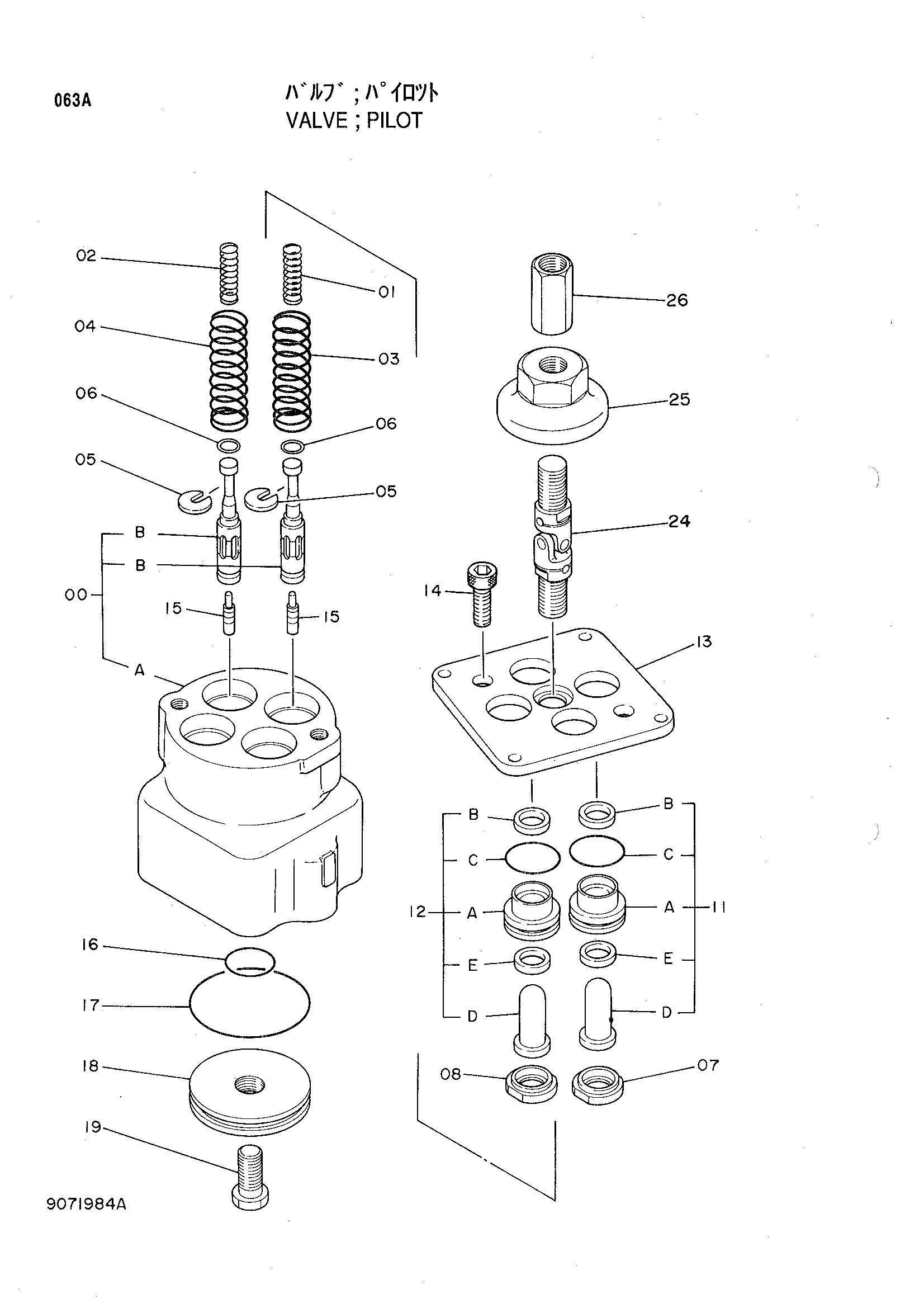

Заводская схема «Пилотный клапан» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9071984	Пилотный клапан	1
00	7017963	Корпус в сборе	1
01	4201915	Пружина сжатия	2
02	4166686	Пружина компрес	2
03	4195421	Пружина сжатия	2
04	4186544	Пружина сжатия	2
05	4177777	Проставка	4
06	4173208	Регулировочная шайба	20
07	4179257	Направляющая пружины(1, 3 порт)	2
08	4177896	Направляющая пружины(2, 4 порт)	2
11	9071735 замена: 9086456	Пусхер в сборе(1, 3 порт)	2
11	9086456 замена: 9089809	Пусхер в сборе(1, 3 порт)	2
11	9089809	Пусхер в сборе(1.3 порт)	2
11A	3037559 замена: 3047989	Втулка	1
11A	3047989	Втулка	1
11B	4191490	Пылезащитное уплотнение	1
11C	A810025	Уплотнительное кольцо	1
11D	3037551	Толкатель	1
11E	4187924 замена: 4240151	Масляное уплотнение	1
11E	4240151	Масляное уплотнение	1
12	9071736 замена: 9086455	Пусхер в сборе(2, 4 порт)	2
12	9086455 замена: 9089808	Пусхер в сборе(2, 4 порт)	2
12	9089808	Пусхер в сборе(2, 4 порт)	2
12A	3037559 замена: 3047989	Втулка	1
12A	3047989	Втулка	1
12B	4191490	Пылезащитное уплотнение	1
12C	A810025	Уплотнительное кольцо	1
12D	3037552	Толкатель	1
12E	4187924 замена: 4240151	Масляное уплотнение	1
12E	4240151	Масляное уплотнение	1
13	4184930	Пластина	1
14	M341025	Болт с внутренним шестигранником	2
15	4184929	Поршень	4
16	984338	Уплотнительное кольцо	1
17	A810060	Уплотнительное кольцо	1
18	4184954	Пластина	1
19	M341225	Болт с внутренним шестигранником	1
24	4183035 замена: 4285209	Соединение универсальный	1
24	4285209	Соединение универсальный	1
25	4184931	Кулачок	1
26	4182067	Соединение винт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
