Рычаг управления (1) — HITACHI EX1100

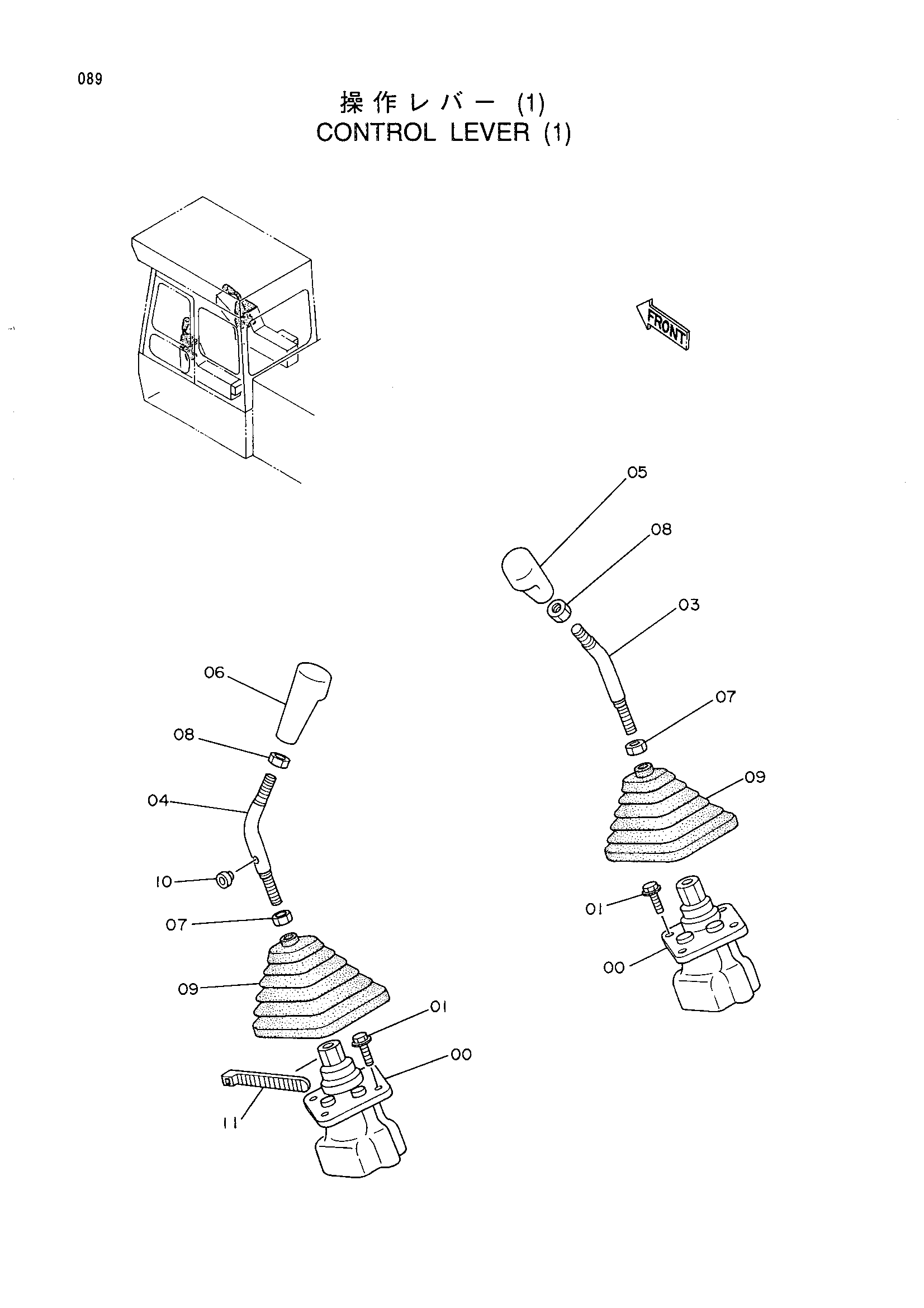

Заводская схема «Рычаг управления (1)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9071984 замена: 9107499 | Пилотный клапан | 2 |
| 00 | 9107499 | Пилотный клапан | 2 |
| 01 | J010616 | Болт с шайбой | 8 |
| 03 | 8038793 | Рычаг | 1 |
| 04 | 8038794 | Рычаг | 1 |
| 05 | 4196693 | Рукоятка | 1 |
| 06 | 4196694 замена: 4354318 | Рукоятка | 1 |
| 06 | 4354318 | Рукоятка | 1 |
| 07 | J950014 | Гайка | 2 |
| 08 | 4201107 | Гайка | 2 |
| 09 | 2024493 | Защитный чехол | 2 |
| 10 | 487081 | Резиновая втулка | 1 |
| 11 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
