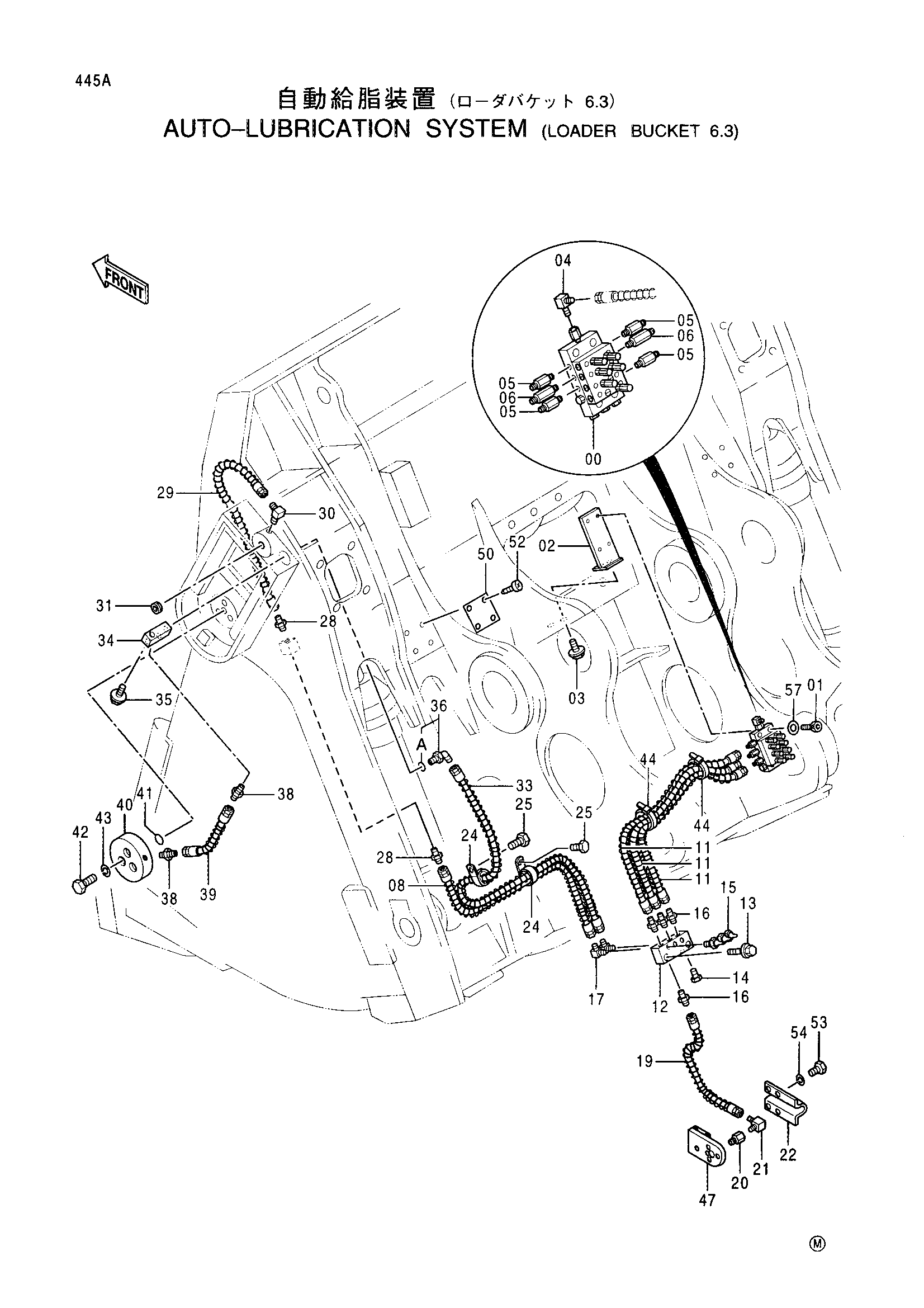

Автоматическая смазка система (погрузчик ковш 6.3) — HITACHI EX1100

Заводская схема «Автоматическая смазка система (погрузчик ковш 6.3)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4281052 замена: 4381344	Клапан	1
00	4281052 замена: 8071303	Клапан	1
00	4281052 замена: J222008	Клапан	1
00	4281052 замена: M340840	Клапан	1
00	4381344	Клапан	1
01	M340836	Болт с внутренним шестигранником	4
01	M340840	Болт с внутренним шестигранником	4
02	8051531	Кронштейн	1
02	8071303	Кронштейн	1
03	J011025	Болт с шайбой	2
04	94-1401	Угловой штуцер	1
05	4253261	Адаптер	4
06	4253262	Адаптер	2
08	4252895	Шланг	2
11	4190285	Шланг	6
12	4301516	Блок	2
13	J011250	Болт с шайбой	4
14	446536	Пробка	4
15	J75481	Пресс-маслёнка	6
16	94-1301	Адаптер	8
17	94-1401	Угловой штуцер	4
19	4301863	Шланг	2
20	4015427	Адаптер	2
21	94-1401	Угловой штуцер	2
22	4199750	Защитный кожух	2
24	4190262	Зажим	6
25	J011016	Болт с шайбой	4
28	94-1301	Адаптер	4
29	4225400	Шланг	2
30	94-1401	Угловой штуцер	2
31	94-2014	Пробка	2
33	4252848	Шланг	2
34	3063475	Блок	2
35	J011045	Болт с шайбой	2
36	4112300	Угловой штуцер	2
36A	957366	Уплотнительное кольцо	1
38	94-1301	Адаптер	4
39	4308020	Шланг	2
40	3047576	Ограничитель	2
41	4506418	Уплотнительное кольцо	2
42	J931640	Болт	6
43	A590916	Пружинная шайба	6
44	4121859	Ленточный зажим	4
47	9736979	Ограничитель	2
50	3063716	Информационная табличка (правый)	1
50	3063717	Информационная табличка (левый)	1
52	M492964	Приводной винт	8
53	J901016	Болт	8
54	A590910	Пружинная шайба	8
57	J222008	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
