Опора радиатора — HITACHI EX1100

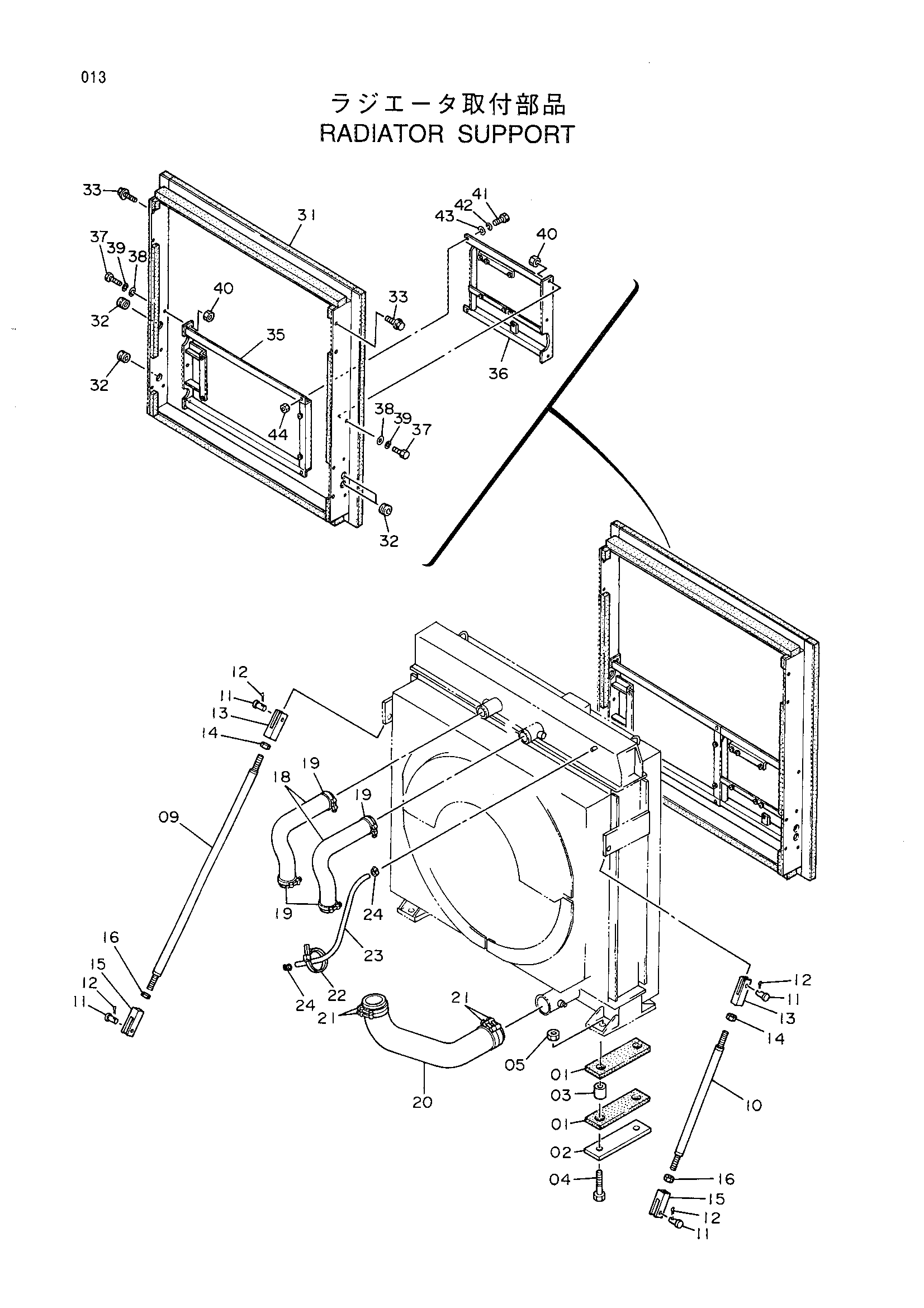

Заводская схема «Опора радиатора» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4085829 | Пластина резиновый | 4 |
| 02 | 4085831 | Фиксатор | 2 |
| 03 | 4244270 | Проставка | 4 |
| 04 | J912706 | Болт | 4 |
| 05 | M660027 | U-образная гайка | 4 |
| 09 | 8045236 | Стойка | 1 |
| 10 | 8045237 | Стойка | 1 |
| 11 | 4085833 | Палец | 4 |
| 12 | A765036 | Шплинт | 4 |
| 13 | 3035095 | Концевой вилка | 2 |
| 14 | J951024 | Гайка | 2 |
| 15 | 3035096 | Концевой вилка | 2 |
| 16 | J956024 | Гайка L | 2 |
| 18 | 3046829 | Резиновый шланг | 2 |
| 19 | 4241322 | Хомут шланга | 4 |
| 20 | 3057551 | Резиновый шланг | 1 |
| 21 | 4263375 | Хомут шланга | 4 |
| 22 | 4051379 | Хомут | 2 |
| 23 | 4091183 | Водяной шланг | 1 |
| 24 | 4514700 | Зажим шланг | 2 |
| 31 | 7021361 | Крышка | 1 |
| 32 | 94-2810 | Резиновая втулка | 4 |
| 33 | J031020 | Болт с шайбой | 8 |
| 35 | 7024539 | Кронштейн | 1 |
| 36 | 7024540 | Кронштейн | 1 |
| 37 | J901030 | Болт | 6 |
| 38 | J217083 | Шайба | 12 |
| 39 | A590910 | Пружинная шайба | 6 |
| 40 | J950010 | Гайка | 6 |
| 41 | J901225 | Болт | 2 |
| 42 | A590912 | Пружинная шайба | 2 |
| 43 | 4086891 | Шайба | 4 |
| 44 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
