Пилотный трубопроводы (насос): 7 — HITACHI EX1100

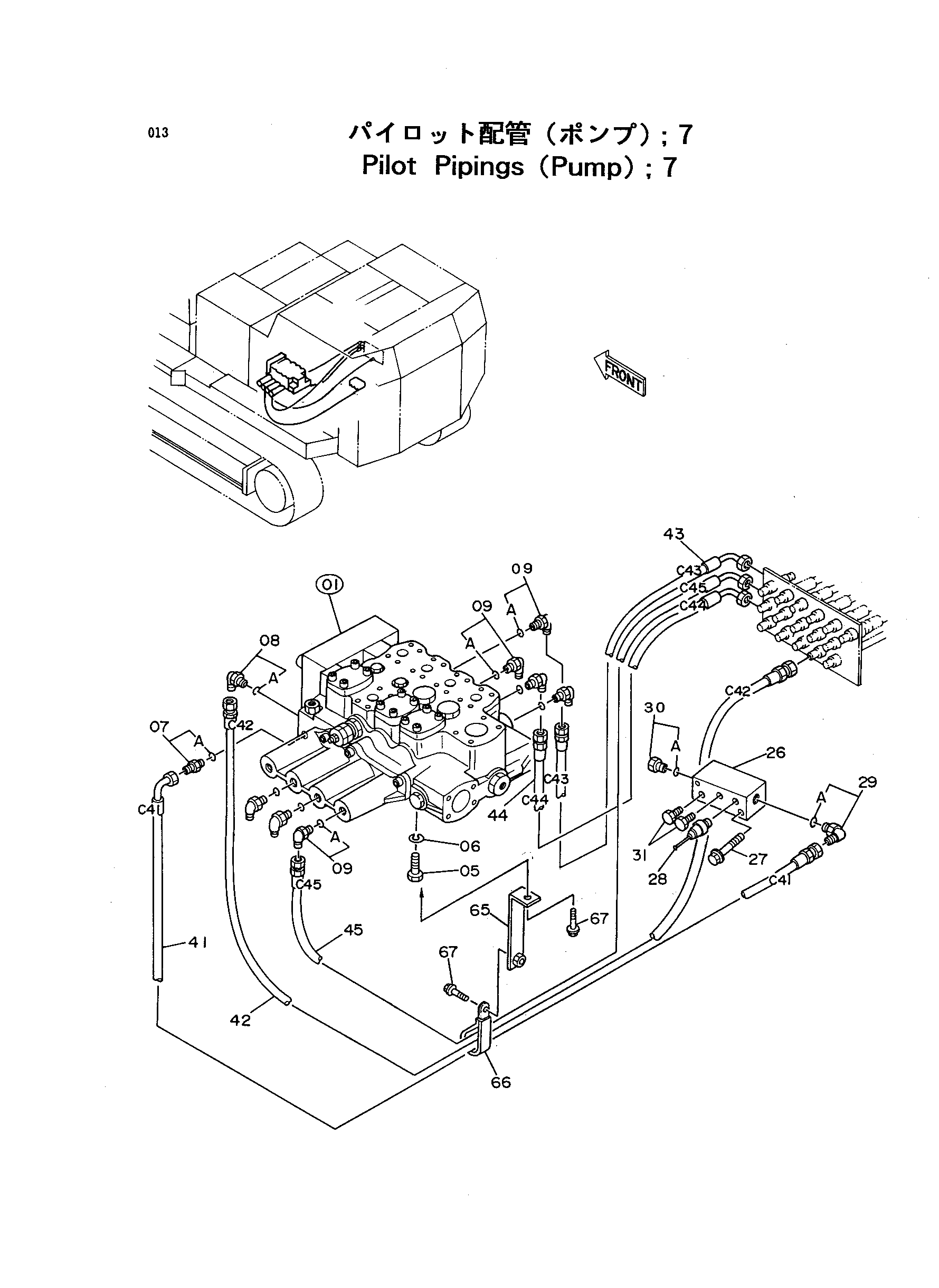

Заводская схема «Пилотный трубопроводы (насос): 7» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4342795 | Гидрораспределитель | 1 |
| 05 | J912035 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 07 | 4200465 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4154670 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4154671 | Угловой штуцер | 7 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 3047050 | Коллектор | 1 |
| 27 | J011055 | Болт с шайбой | 2 |
| 28 | 4327185 | Выключатель давление | 1 |
| 29 | 4154670 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4093624 | Пробка | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4209374 | Пробка | 2 |
| 41 | 4274972 | Нейлоновый шланг | 1 |
| 42 | 4274973 | Нейлоновый шланг | 1 |
| 43 | 4274974 | Нейлоновый шланг | 1 |
| 44 | 4274975 | Нейлоновый шланг | 1 |
| 45 | 4274976 | Нейлоновый шланг | 1 |
| 65 | 9738164 | Кронштейн | 1 |
| 66 | 4190291 | Зажим | 1 |
| 67 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
