Кондиционер (1/2) — HITACHI EX1100

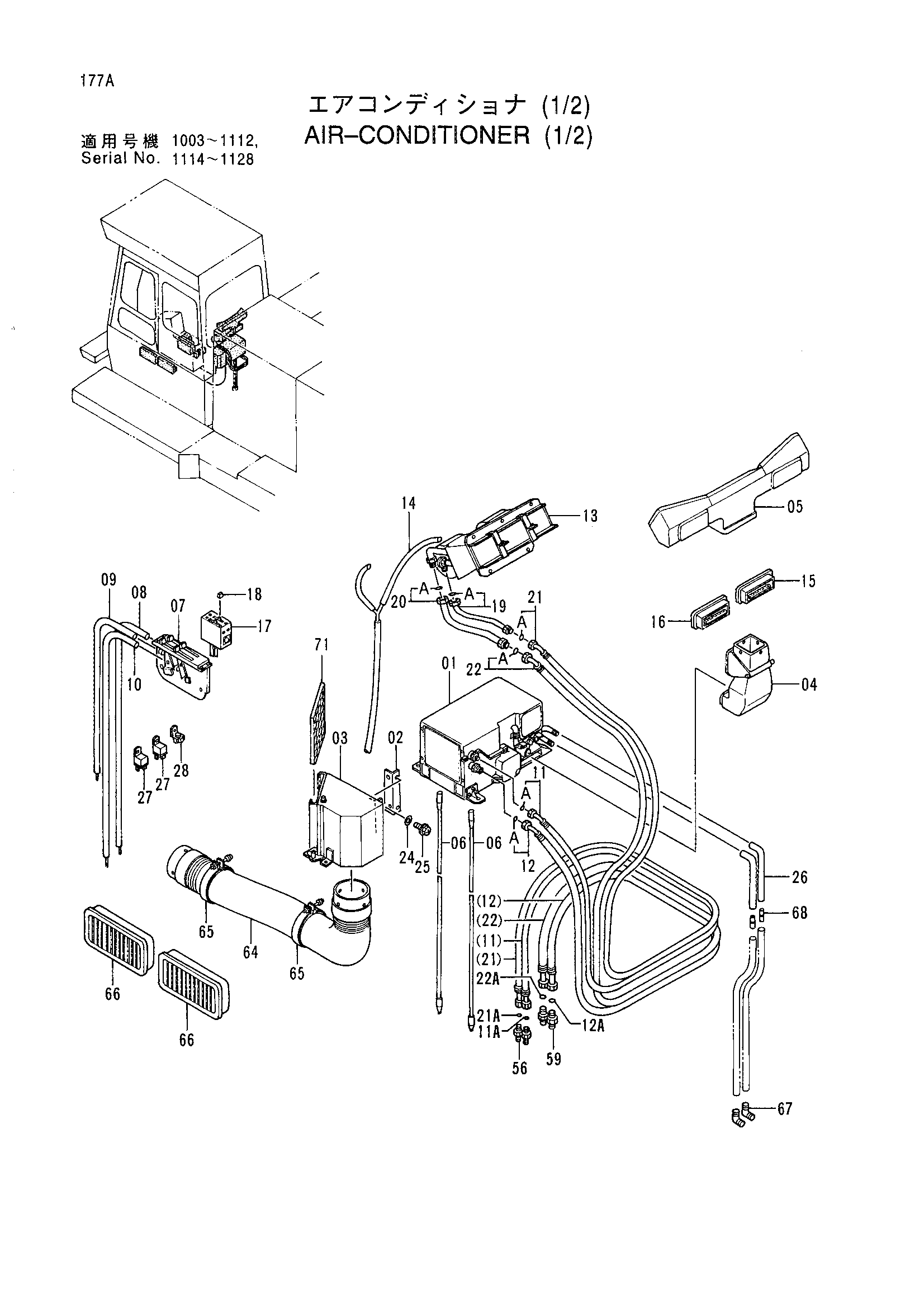

Заводская схема «Кондиционер (1/2)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4280847	Кондиционер (1/2)	1
01	4234790	Блок (основной)<для детали: см. отдельный p	1
02	4234791	Кронштейн	1
03	4251532	Короб	1
04	4234795	Воздуховод	1
05	4251531	Воздуховод	1
06	4251530	Шланг	2
07	4234806	Панель в сборе<для детали: см. отдельный p	1
08	4251526	Трос управления	1
08	4367477	Трос управление(температуре управление)	1
09	4251525	Трос управления	1
09	4367476	Трос управление(инсиде и оутсиде воздушный CH	1
10	4251524	Трос управления	1
10	4367475	Трос управление(бловофф отверстие кханге)	1
11	4251519	Шланг	1
11A	4234805	Уплотнительное кольцо	2
12	4251513	Шланг	1
12A	4234817	Уплотнительное кольцо	2
13	4251500	Блок (дополнительный)<для детали: см. отдельный pa	1
14	4251495	Шланг	1
15	4251499	Решётка	1
16	4251498	Решётка	1
17	4251497	Контроллер	1
18	4251496	Ручка	2
19	4251487	Трубка	1
19A	4234805	Уплотнительное кольцо	1
20	4251486	Трубка	1
20A	4234817	Уплотнительное кольцо	1
21	4251490	Шланг	1
21A	4234805	Уплотнительное кольцо	2
22	4251489	Шланг	1
22A	4234817	Уплотнительное кольцо	2
24	4235883	Шайба	6
25	4236446	Болт	6
26	4251502	Шланг	2
27	4251505	Реле	2
28	4251504	Реле	1
56	4245206	Унион	2
59	4245207	Унион	2
64	4251529	Шланг	1
65	4251528	Хомут	2
66	4251527	Фильтр	2
67	4251503	Соединение	2
68	4234823	Соединение шланг	2
71	4234794	Фильтр воздушный	1
