Воздушный трубопроводы — HITACHI EX1100

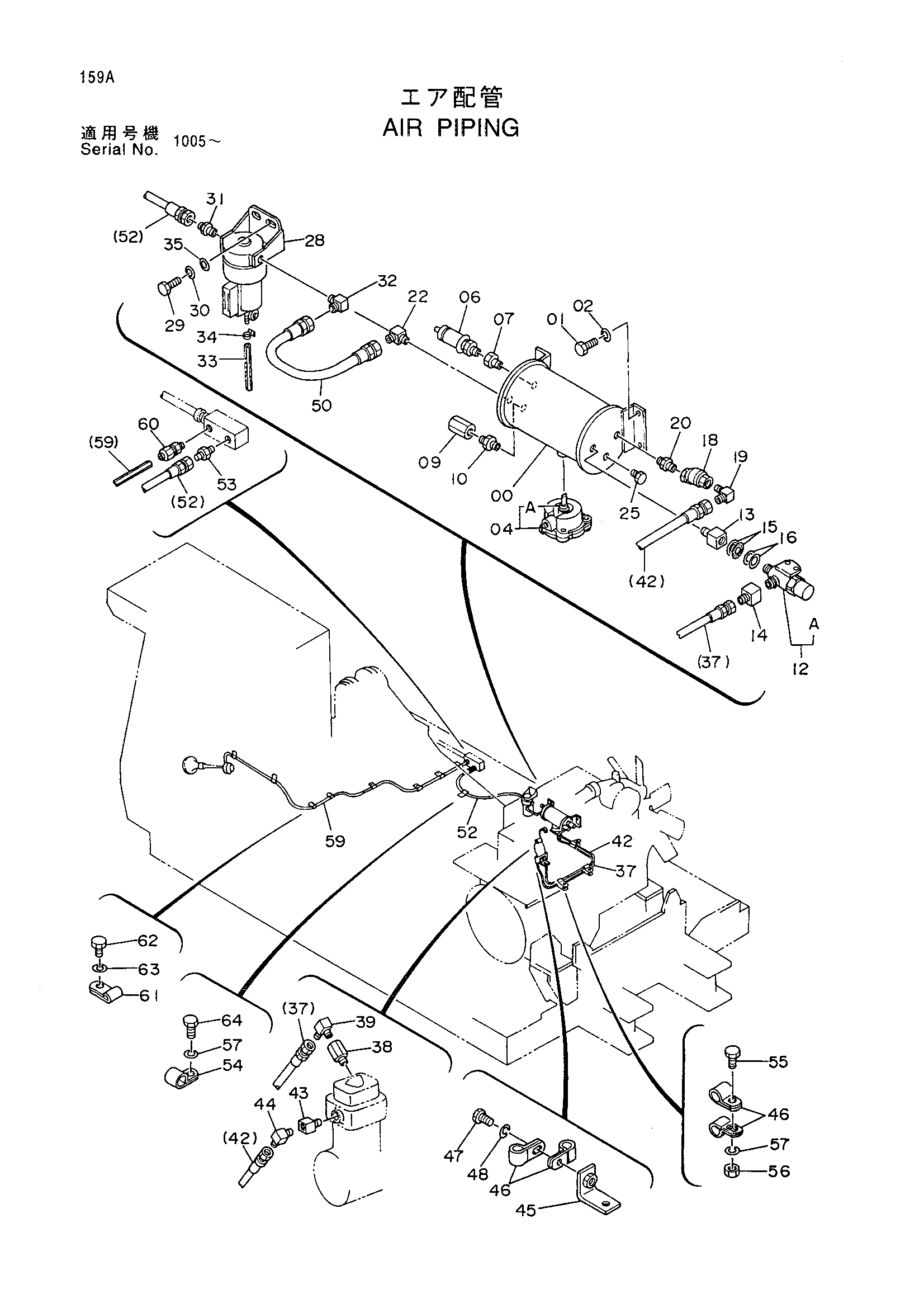

Заводская схема «Воздушный трубопроводы» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8501883	Бак воздушный	1
01	J901022	Болт	4
02	A590910	Пружинная шайба	4
04	969205	Клапан	1
04A	4382151	Фильтр	1
06	986952	Клапан защитный	1
07	94-1601	Переходник	1
09	94-4026	Кран	1
10	94-1901	Адаптер	1
12	4125684	Регулятор	1
12A	4125693	Фильтр	1
13	499820	Адаптер	1
14	4274904	Адаптер	1
15	984219	Уплотнительная шайба	2
16	4503857	Регулировочная шайба	2
18	986953	Обратный клапан	1
19	4204116	Угловой штуцер	1
20	94-1702	Адаптер	1
22	4154657	Угловой штуцер	1
25	447483	Пробка	1
28	4275332	Фильтр воздушный	1
29	J900614	Болт	2
30	A590906	Пружинная шайба	2
31	4154652	Адаптер	1
32	4154657	Угловой штуцер	1
33	4274906	Виниловый шланг	1
34	4508575	Хомут шланга	1
35	A590910	Плоская шайба	2
37	4250871	Шланг	1
38	4089531	Адаптер	1
39	4154657	Угловой штуцер	1
42	4281192	Воздушный шланг	1
43	4174336	Адаптер	1
44	94-1403	Угловой штуцер	1
45	9736919	Кронштейн	1
46	4190273	Зажим	8
47	J901020	Болт	1
48	A590910	Пружинная шайба	1
50	4269834	Шланг	1
52	4249355	Шланг	1
53	4154652	Адаптер	1
54	4190273	Зажим	1
55	J901030	Болт	3
56	J950010	Гайка	2
57	A590910	Пружинная шайба	4
59	4223927	Трубка	1
60	4502672	Разъём	1
61	4190276	Зажим	9
62	J901016	Болт	9
63	A590910	Пружинная шайба	9
64	J901016	Болт	1
