Управление короб (левый) — HITACHI EX1100

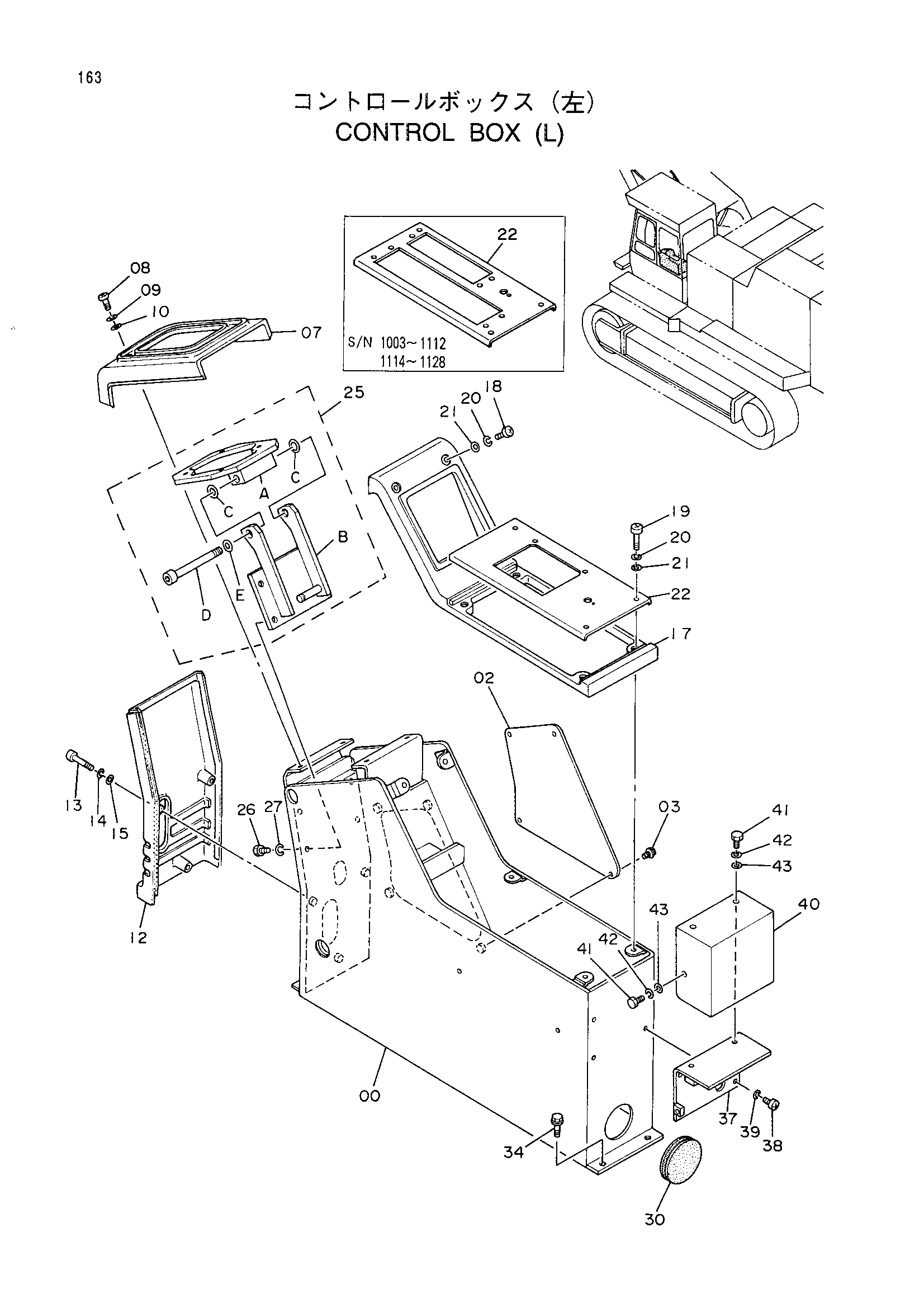

Заводская схема «Управление короб (левый)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6010097 | Стойка | 1 |
| 02 | 4200807 | Крышка | 1 |
| 03 | J020614 | Болт с шайбой | 4 |
| 07 | 1010967 | Крышка | 1 |
| 08 | J850620 | Винт | 4 |
| 09 | J251006 | Пружинная шайба | 4 |
| 10 | J250006 | Плоская шайба | 4 |
| 12 | 1010900 | Крышка | 1 |
| 13 | J850640 | Винт | 3 |
| 14 | J251006 | Пружинная шайба | 3 |
| 15 | J250006 | Плоская шайба | 3 |
| 17 | 0000683 | Крышка | 1 |
| 18 | J850620 | Винт | 2 |
| 19 | J850630 | Винт | 3 |
| 20 | J251006 | Пружинная шайба | 5 |
| 21 | J250006 | Плоская шайба | 5 |
| 22 | 8050652 | Панель | 1 |
| 22 | 8050652 | Панель | 1 |
| 22 | 8060405 | Панель | 1 |
| 22 | 8060405 | Панель | 1 |
| 25 | 9076593 | Кронштейн в сборе | 1 |
| 25A | 8038104 | Кронштейн | 1 |
| 25B | 8038101 | Кронштейн | 1 |
| 25C | 4191947 | Регулировочная шайба | 2 |
| 25D | M341200 | Болт с внутренним шестигранником | 1 |
| 25E | A590112 | Плоская шайба | 1 |
| 26 | J901020 | Болт | 4 |
| 27 | A590910 | Пружинная шайба | 4 |
| 30 | 4161992 | Резиновая втулка | 1 |
| 34 | J011025 | Болт с шайбой | 4 |
| 37 | 8041942 | Кронштейн | 1 |
| 38 | M430510 | Винт | 4 |
| 39 | A590905 | Пружинная шайба | 4 |
| 40 | 3048135 | Крышка | 1 |
| 41 | J900610 | Болт | 4 |
| 42 | A590906 | Пружинная шайба | 4 |
| 43 | A590106 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
