Воздушный фильтр — HITACHI EX1100

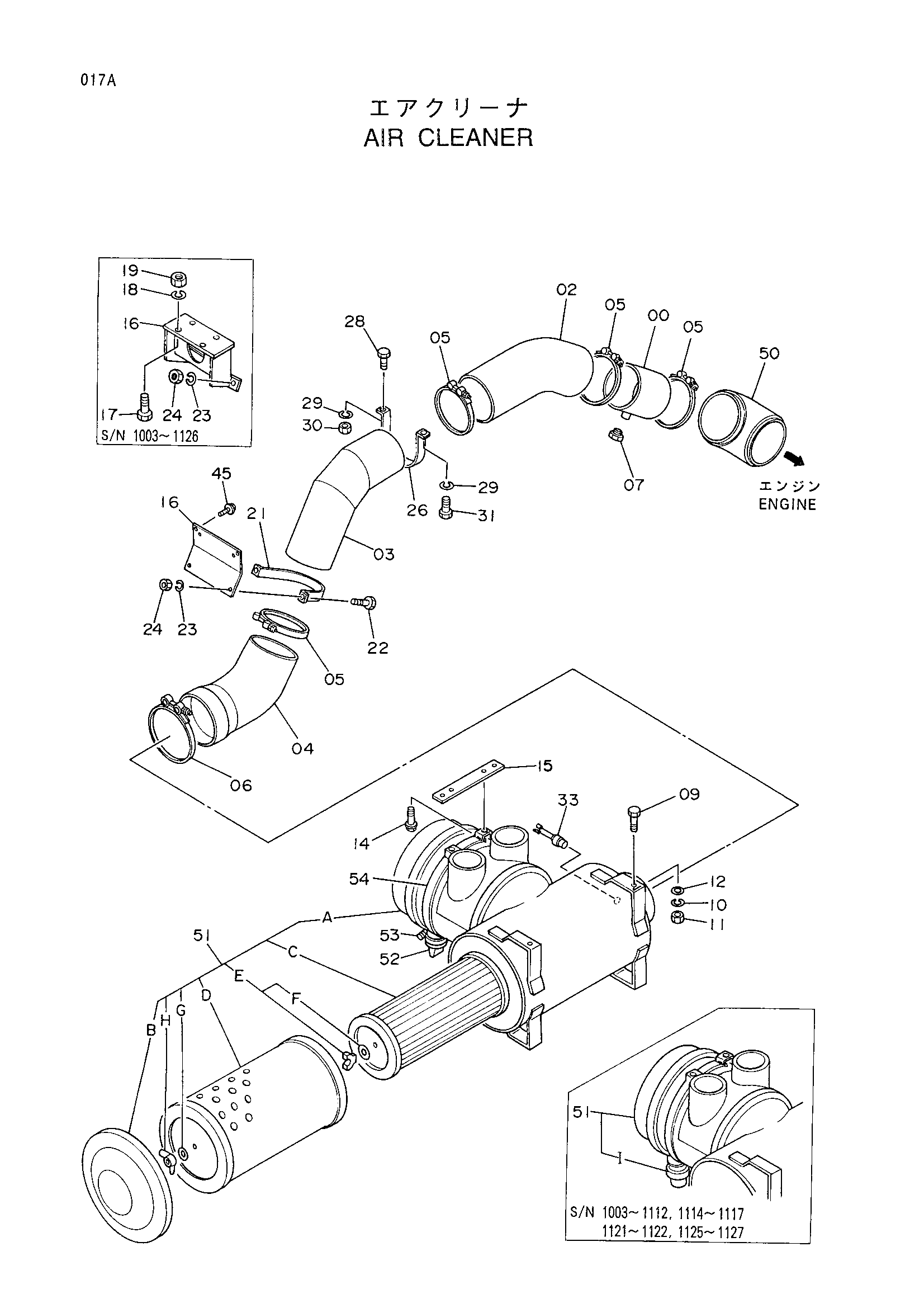

Заводская схема «Воздушный фильтр» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9732806	Трубка	1
02	3046910 замена: 3066184	Воздушный шланг	1
02	3066184	Воздушный шланг	1
03	8045308	Трубка	1
04	3046911	Воздушный шланг	1
05	4187338	Хомут шланга	4
06	4187340	Хомут шланга	1
07	446536	Пробка	1
09	J901025	Болт	2
10	A590910	Пружинная шайба	2
11	J950010	Гайка	2
12	A590110	Плоская шайба	2
14	J011025	Болт с шайбой	2
15	4287072	Опора	1
16	3071496	Опора	1
16	8046333	Опора	1
17	J901235	Болт	4
18	A590912	Пружинная шайба	4
19	J950012	Гайка	4
21	4248463	Хомут трубки	1
22	J901225	Болт	2
23	A590912	Пружинная шайба	2
24	J950012	Гайка	2
26	4248464	Хомут трубки	1
28	J901225	Болт	1
29	A590912	Пружинная шайба	2
30	J950012	Гайка	1
31	J901220	Болт	1
33	4201272	Индикатор	1
33	4321969	Индикатор	1
45	J021030	Болт с шайбой	4
50	4245494 замена: 4295089	Воздушный шланг	1
50	4295089	Воздушный шланг	1
51	4187248	Фильтр воздушный	1
51A	4279712	Корпус	1
51B	4279713	Крышка	1
51C	4206273	Элемент фильтр(внутренний)	1
51D	4206272	Элемент фильтр(наружный)	1
51E	4298635	Индикатор	1
51F	4267408	Шайба	1
51G	4267408	Шайба	1
51H	4293922	Гайка винг	1
51I	4336338	Клапан	1
51I	4336338	Клапан	1
51I	4336338	Клапан	1
51I	4336338	Клапан	1
52	4352869	Клапан	1
52	4352869	Клапан	1
52	4352869	Клапан	1
52	4352869	Клапан	1
53	4116012	Хомут шланга	1
53	4116012	Хомут шланга	1
53	4116012	Хомут шланга	1
53	4116012	Хомут шланга	1
54	4268473	Страп	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
