Трубопроводы системы смазки 1 (STD. стрела, HD стрела) — HITACHI EX1100

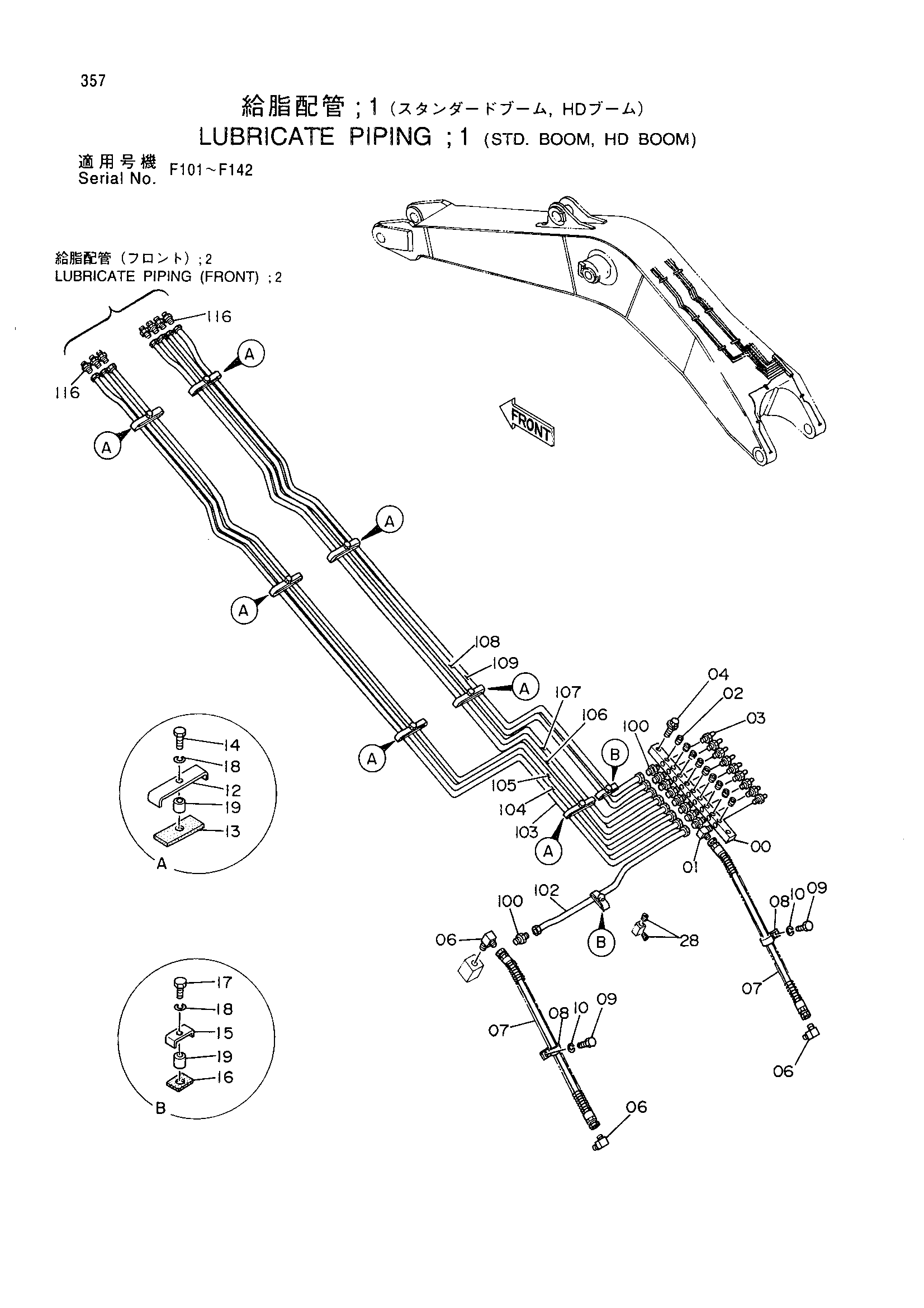

Заводская схема «Трубопроводы системы смазки 1 (STD. стрела, HD стрела)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261213 | Блок | 1 |
| 01 | 94-1401 | Угловой штуцер | 1 |
| 02 | 94-2011 | Пробка | 9 |
| 03 | J75481 | Пресс-маслёнка | 9 |
| 04 | J011250 | Болт с шайбой | 2 |
| 06 | 94-1401 | Угловой штуцер | 3 |
| 07 | 4250097 | Шланг | 2 |
| 08 | 4192035 | Зажим | 2 |
| 09 | J901016 | Болт | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 12 | 4032158 | Хомут | 7 |
| 13 | 4261214 | Резиновая прокладка | 7 |
| 14 | J901232 | Болт | 7 |
| 15 | 4032160 | Хомут | 2 |
| 16 | 4261215 | Резиновая прокладка | 2 |
| 17 | J901228 | Болт | 2 |
| 18 | A590912 | Пружинная шайба | 9 |
| 19 | 4233063 | Проставка | 9 |
| 28 | 94-2011 | Пробка | 2 |
| 100 | 4130169 | Штуцер трубки | 9 |
| 102 | 4260944 | Трубка | 1 |
| 103 | 3052019 | Трубка | 1 |
| 104 | 4260945 | Трубка | 1 |
| 105 | 4260946 | Трубка | 1 |
| 106 | 4260947 | Трубка | 1 |
| 107 | 4260948 | Трубка | 1 |
| 108 | 4260949 | Трубка | 1 |
| 109 | 4260950 | Трубка | 1 |
| 116 | 4130192 | Штуцер трубки | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
