Радиатор (THE характеристики тхат IT стандс сеават — HITACHI EX1100

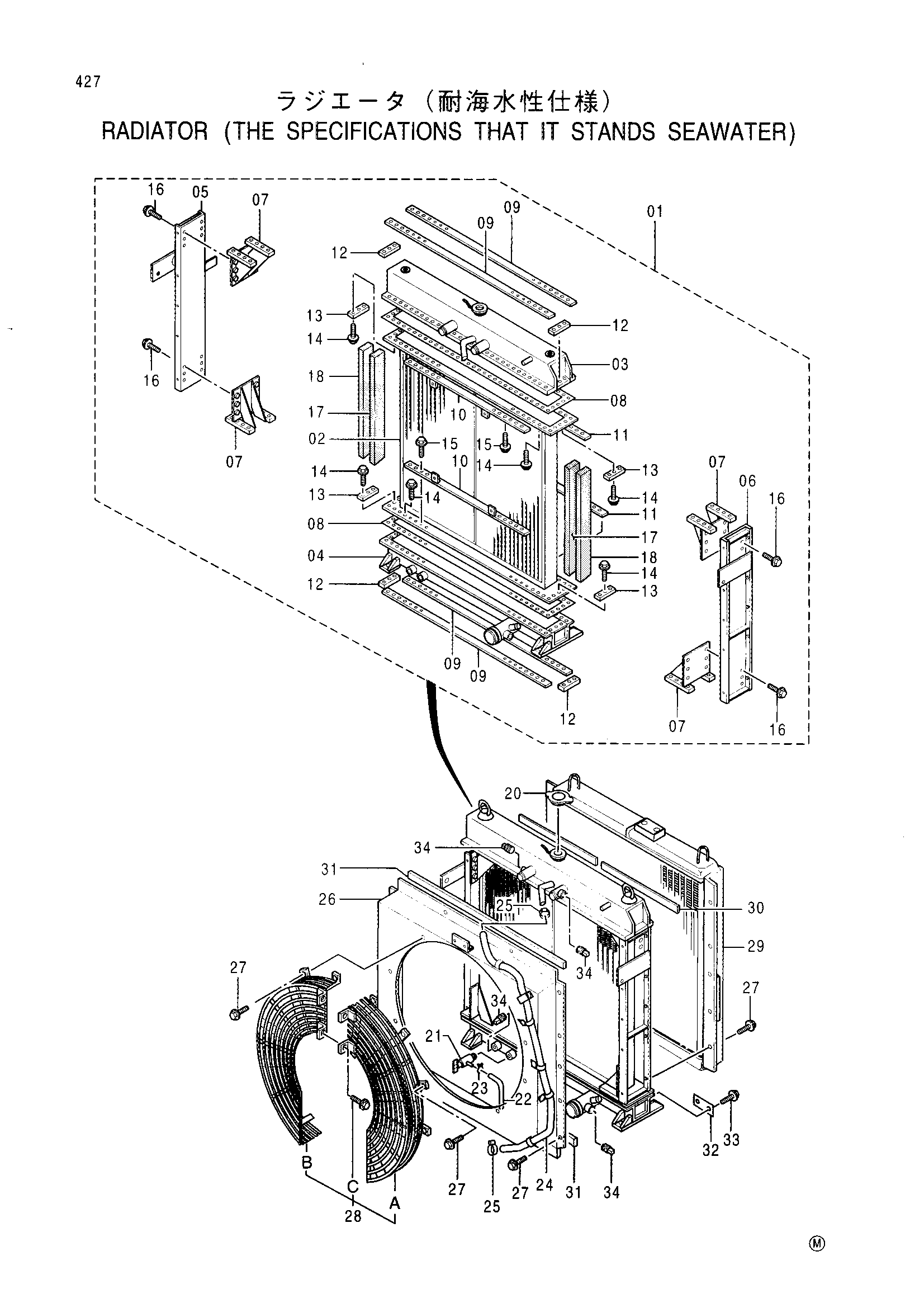

Заводская схема «Радиатор (THE характеристики тхат IT стандс сеават» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4289503 | Радиатор в сборе | 1 | |
| 01 | 4317444 | Коре радиатор | 1 |
| 02 | 4370792 | Коре | 1 |
| 03 | 4325266 | Бак | 1 |
| 04 | 4325267 | Бак | 1 |
| 05 | 4336303 | Опора | 1 |
| 06 | 4336304 | Опора | 1 |
| 07 | 4336305 | Кронштейн | 4 |
| 08 | 4325265 | Прокладка | 2 |
| 09 | 4336306 | Пластина | 4 |
| 10 | 4336307 | Пластина | 2 |
| 11 | 4336308 | Пластина | 2 |
| 12 | 4336309 | Пластина | 4 |
| 13 | 4336302 | Пластина | 4 |
| 14 | 4336284 | Болт с шайбой | 44 |
| 15 | 4336283 | Болт с шайбой | 80 |
| 16 | 4325260 | Болт с шайбой | 24 |
| 17 | 4370793 | Манжета | 2 |
| 18 | 4370794 | Манжета | 2 |
| 20 | 4231888 | Колпачок | 1 |
| 21 | 4248510 | Кокк дренажный | 1 |
| 22 | 4206316 | Виниловый шланг | 1 |
| 23 | 4143888 | Провод | 1 |
| 24 | 4206317 | Шланг | 1 |
| 25 | 4206318 | Хомут | 2 |
| 26 | 4342968 | Кожух | 1 |
| 27 | 4325268 | Болт с шайбой | 34 |
| 28 | 4340257 | Сетка | 1 |
| 28A | 4357840 | Сетка | 1 |
| 28B | 4357841 | Сетка | 1 |
| 28C | 4325268 | Болт | 2 |
| 29 | 4370736 | Масляный радиатор | 1 |
| 30 | 4336315 | Манжета | 2 |
| 31 | 4336316 | Манжета | 4 |
| 32 | 4325264 | Регулировочная шайба | 2 |
| 33 | 4325269 | Болт с шайбой | 4 |
| 34 | 4336318 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
