Пилотные гидролинии (насос) 1 — HITACHI EX1100

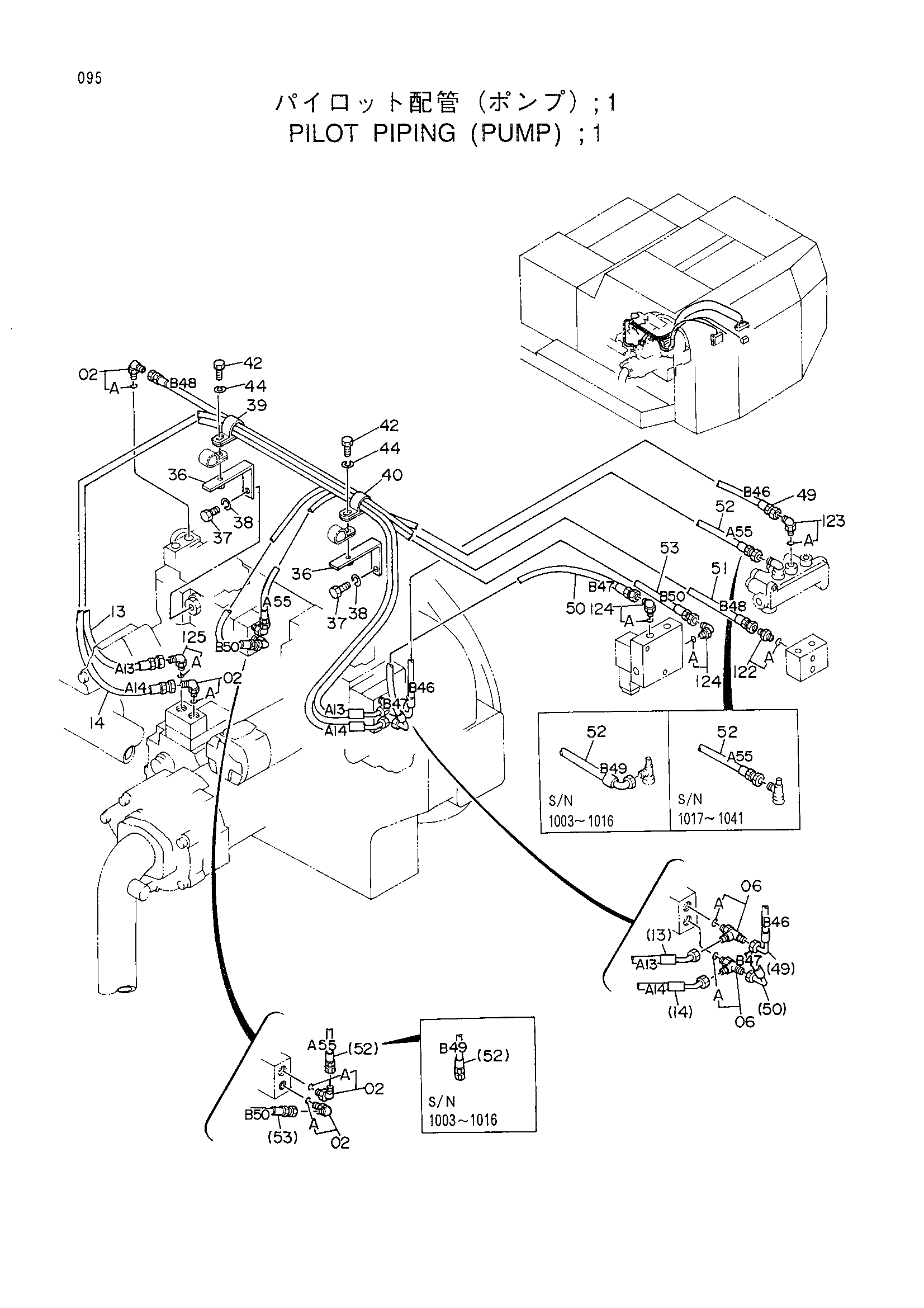

Заводская схема «Пилотные гидролинии (насос) 1» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4154670 | Угловой штуцер | 4 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4203171 | Тройник | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4274940 | Шланг | 1 |
| 14 | 4274941 | Шланг | 1 |
| 36 | 9736752 | Кронштейн | 2 |
| 37 | J901220 | Болт | 2 |
| 38 | A590912 | Пружинная шайба | 2 |
| 39 | 4190291 | Зажим | 1 |
| 40 | 4190264 | Зажим | 1 |
| 42 | J901018 | Болт | 2 |
| 44 | A590910 | Пружинная шайба | 2 |
| 49 | 4274963 | Шланг | 1 |
| 50 | 4274964 | Шланг | 1 |
| 50 | 4312584 | Шланг | 1 |
| 51 | 4274965 | Шланг | 1 |
| 52 | 4274966 замена: 4294975 | Шланг (B49) | 1 |
| 52 | 4294975 | Шланг (A55) | 1 |
| 53 | 4274967 | Шланг | 1 |
| 122 | 4200465 | Адаптер | 1 |
| 122A | 957366 | Уплотнительное кольцо | 1 |
| 123 | 4154670 | Угловой штуцер | 1 |
| 123A | 957366 | Уплотнительное кольцо | 1 |
| 124 | 4200470 | Угловой штуцер | 2 |
| 124A | 4509180 | Уплотнительное кольцо | 1 |
| 125 | 4154670 | Угловой штуцер | 1 |
| 125 | 4384336 | Угловой штуцер | 1 |
| 125A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
