Пилотные гидролинии (насос) 7 — HITACHI EX1100

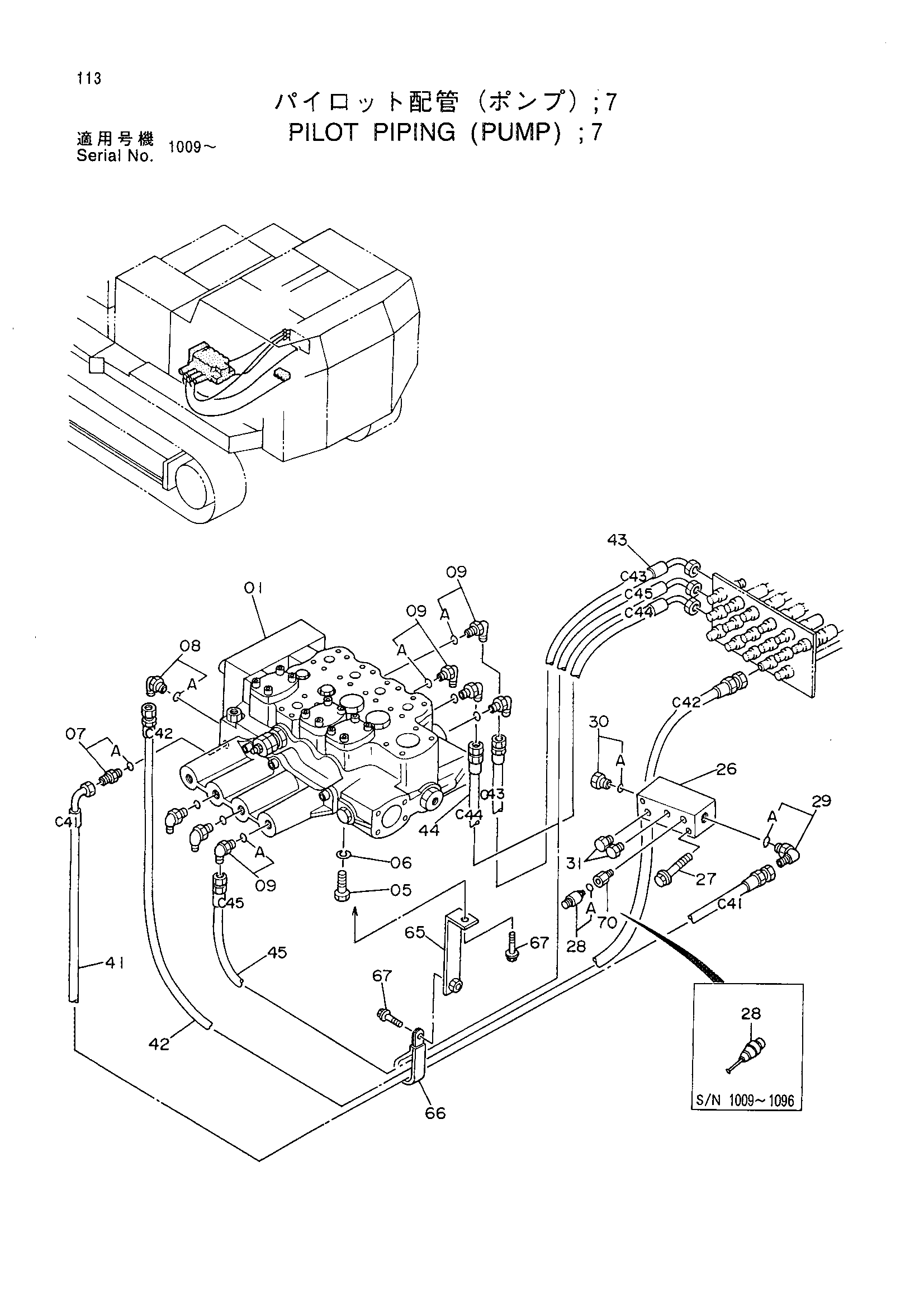

Заводская схема «Пилотные гидролинии (насос) 7» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4237777 замена: 4309414 | Гидрораспределитель | 1 |
| 01 | 4309414 | Гидрораспределитель | 1 |
| 05 | J912035 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 07 | 4200465 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4154670 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4154671 | Угловой штуцер | 7 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 3047050 | Коллектор | 1 |
| 27 | J011055 | Болт с шайбой | 2 |
| 28 | 4259333 замена: 4327175 | Датчик давления | 1 |
| 28 | 4259333 замена: 4327185 | Датчик давления | 1 |
| 28 | 4259333 замена: 4328068 | Датчик давления | 1 |
| 28 | 4327185 | Датчик давления | 1 |
| 28A | 4506408 | Уплотнительное кольцо | 1 |
| 29 | 4154670 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4093624 | Пробка | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4209374 | Пробка | 2 |
| 41 | 4274972 замена: 4364532 | Нейлоновый шланг (C41) | 1 |
| 41 | 4364532 | Шланг (C41) | 1 |
| 42 | 4274973 замена: 4364533 | Нейлоновый шланг (C42) | 1 |
| 42 | 4364533 | Шланг (C42) | 1 |
| 43 | 4274974 замена: 4364534 | Нейлоновый шланг (C43) | 1 |
| 43 | 4364534 | Шланг (C43) | 1 |
| 44 | 4274975 замена: 4364535 | Нейлоновый шланг (C44) | 1 |
| 44 | 4364535 | Шланг (C44) | 1 |
| 45 | 4274976 замена: 4364536 | Нейлоновый шланг (C45) | 1 |
| 45 | 4364536 | Шланг (C45) | 1 |
| 65 | 9738164 | Кронштейн | 1 |
| 66 | 4190291 | Зажим | 1 |
| 67 | J011020 | Болт с шайбой | 2 |
| 70 | 4327175 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
