Пилотные гидролинии (насос) 9 — HITACHI EX1100

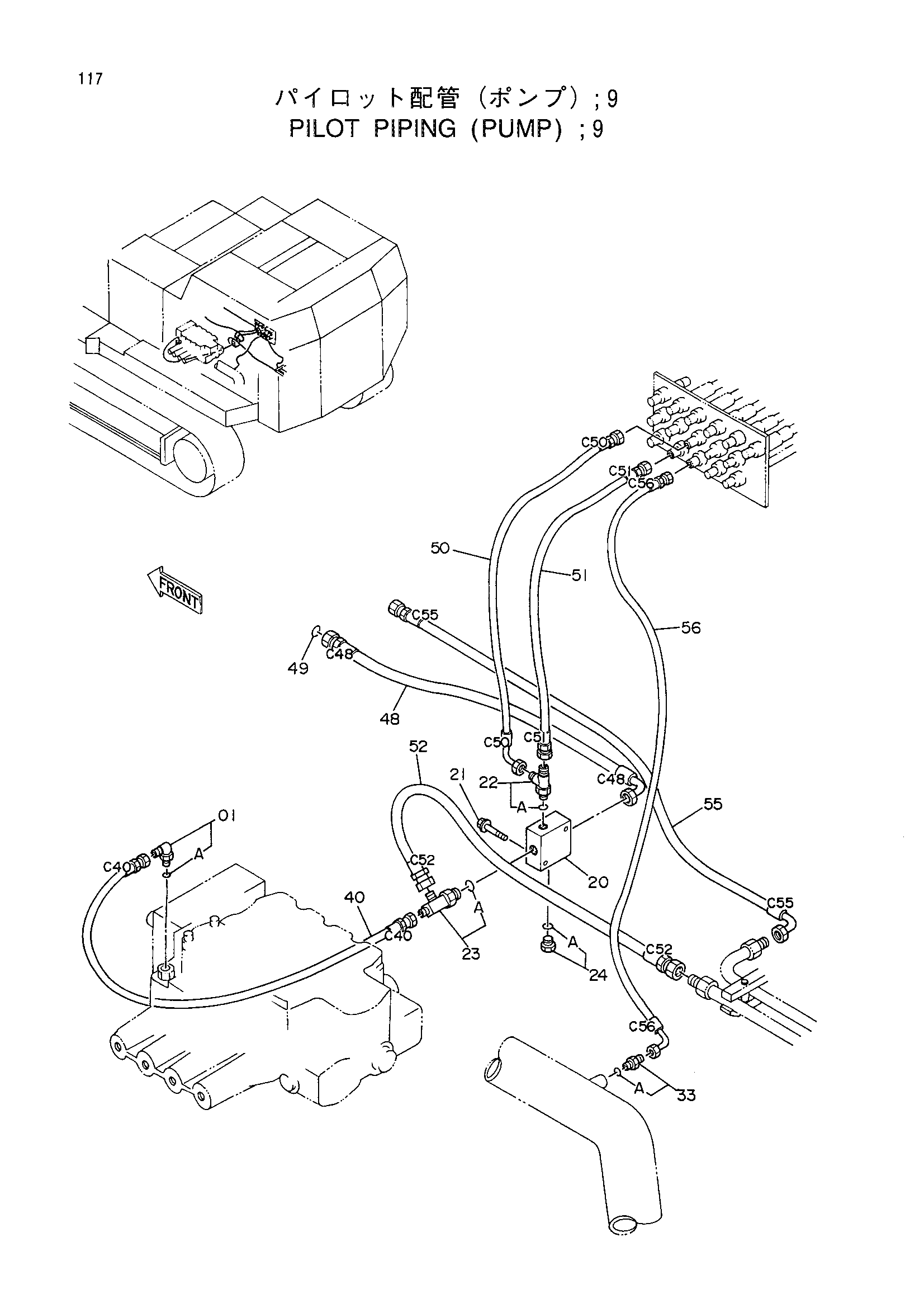

Заводская схема «Пилотные гидролинии (насос) 9» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 9072360 | Обратный клапан | 1 |
| 21 | J021060 | Болт с шайбой | 2 |
| 22 | 4205363 | Тройник | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4245108 | Тройник | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4093624 | Пробка | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4200466 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4274971 замена: 4286507 | Нейлоновый шланг (C40) | 1 |
| 40 | 4286507 замена: 4364531 | Нейлоновый шланг (C40) | 1 |
| 40 | 4364531 | Шланг (C40) | 1 |
| 48 | 4274978 замена: 4364538 | Нейлоновый шланг (C48) | 1 |
| 48 | 4364538 | Шланг (C48) | 1 |
| 49 | 4138938 | Уплотнительное кольцо | 1 |
| 50 | 4274979 замена: 4364539 | Нейлоновый шланг (C50) | 1 |
| 50 | 4364539 | Шланг (C50) | 1 |
| 51 | 4274980 замена: 4364540 | Нейлоновый шланг (C51) | 1 |
| 51 | 4364540 | Шланг (C51) | 1 |
| 52 | 4274981 замена: 4364541 | Нейлоновый шланг (C52) | 1 |
| 52 | 4364541 | Шланг (C52) | 1 |
| 55 | 4275072 замена: 4364543 | Нейлоновый шланг (C55) | 1 |
| 55 | 4364543 | Шланг (C55) | 1 |
| 56 | 4275073 замена: 4364544 | Нейлоновый шланг (C56) | 1 |
| 56 | 4364544 | Шланг (C56) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
