Блок (кондиционер: основной) — HITACHI EX1100

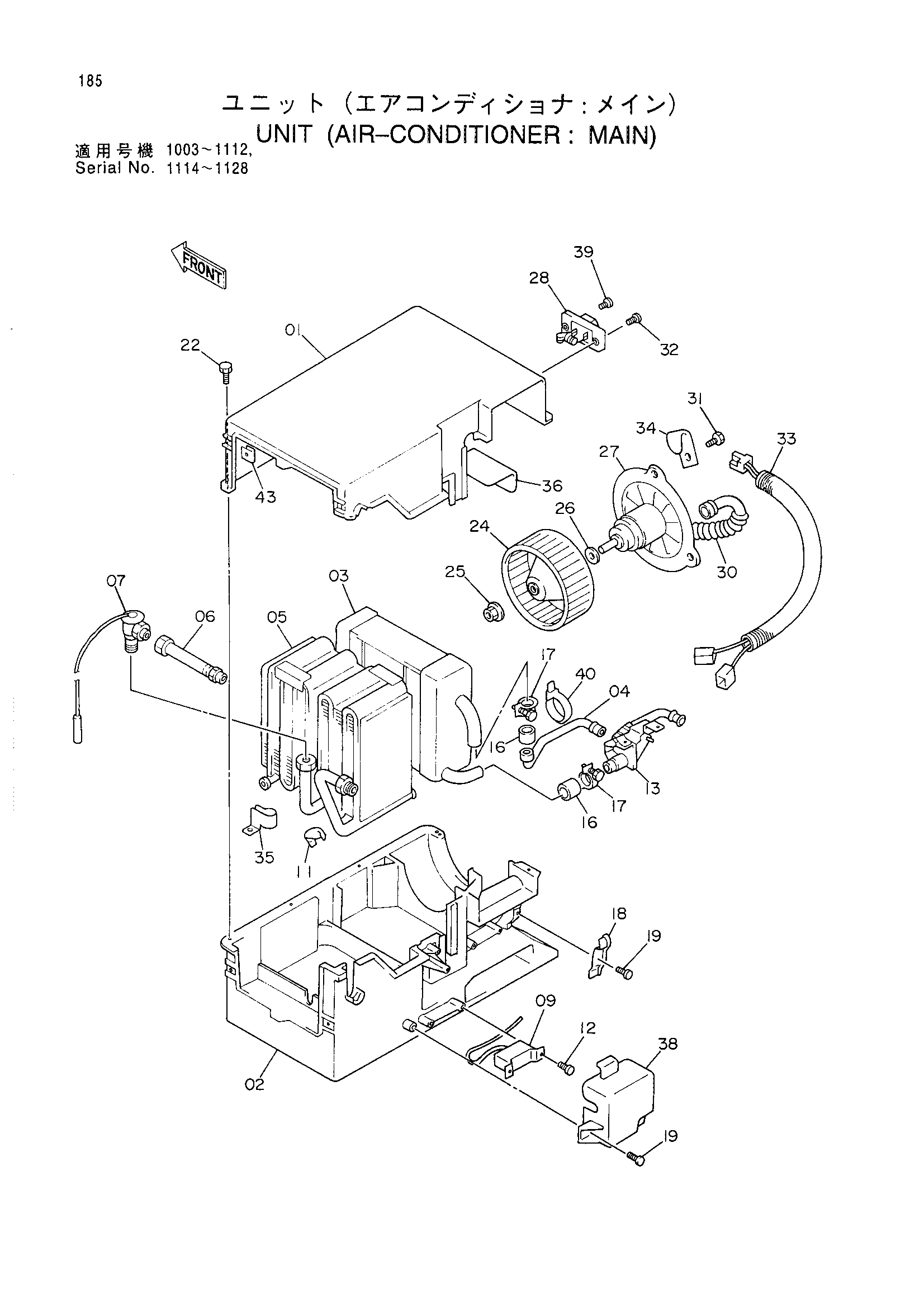

Заводская схема «Блок (кондиционер: основной)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4234790 | Блок (основной) в сборе | 1 | |
| 01 | 4235886 | Корпус | 1 |
| 02 | 4235887 | Корпус | 1 |
| 03 | 4235888 | Радиатор | 1 |
| 04 | 4235889 | Трубка | 1 |
| 05 | 4235890 | Радиатор | 1 |
| 06 | 4235891 | Трубка | 1 |
| 07 | 4235892 | Клапан | 1 |
| 09 | 4235893 | Термостат | 1 |
| 11 | 4235894 | Держатель | 1 |
| 12 | 4236447 | Винт с шайбой | 2 |
| 13 | 4235895 | Клапан | 1 |
| 16 | 4235896 | Водяной шланг | 2 |
| 17 | 4235897 | Хомут | 2 |
| 18 | 4235898 | Хомут | 1 |
| 19 | 4236448 | Винт | 8 |
| 22 | 4236449 | Болт с шайбой | 8 |
| 24 | 4235899 | Вентилятор | 1 |
| 25 | 4236450 | Гайка | 1 |
| 26 | 4236451 | Шайба | 1 |
| 27 | 4235900 | Гидромотор | 1 |
| 28 | 4235901 | Резистор | 1 |
| 30 | 4235902 | Трубка | 1 |
| 31 | 4236452 | Винт с шайбой | 3 |
| 32 | 4236453 | Винт | 2 |
| 33 | 4235903 | Жгут проводов | 1 |
| 34 | 4235904 | Хомут | 1 |
| 35 | 4235905 | Хомут | 1 |
| 36 | 4235906 | Пластина | 1 |
| 38 | 4235907 | Крышка | 1 |
| 39 | 4236453 | Винт | 1 |
| 40 | 4235908 | Хомут | 1 |
| 43 | 4235909 | Держатель | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
