Основные гидролинии (2) — HITACHI EX1100

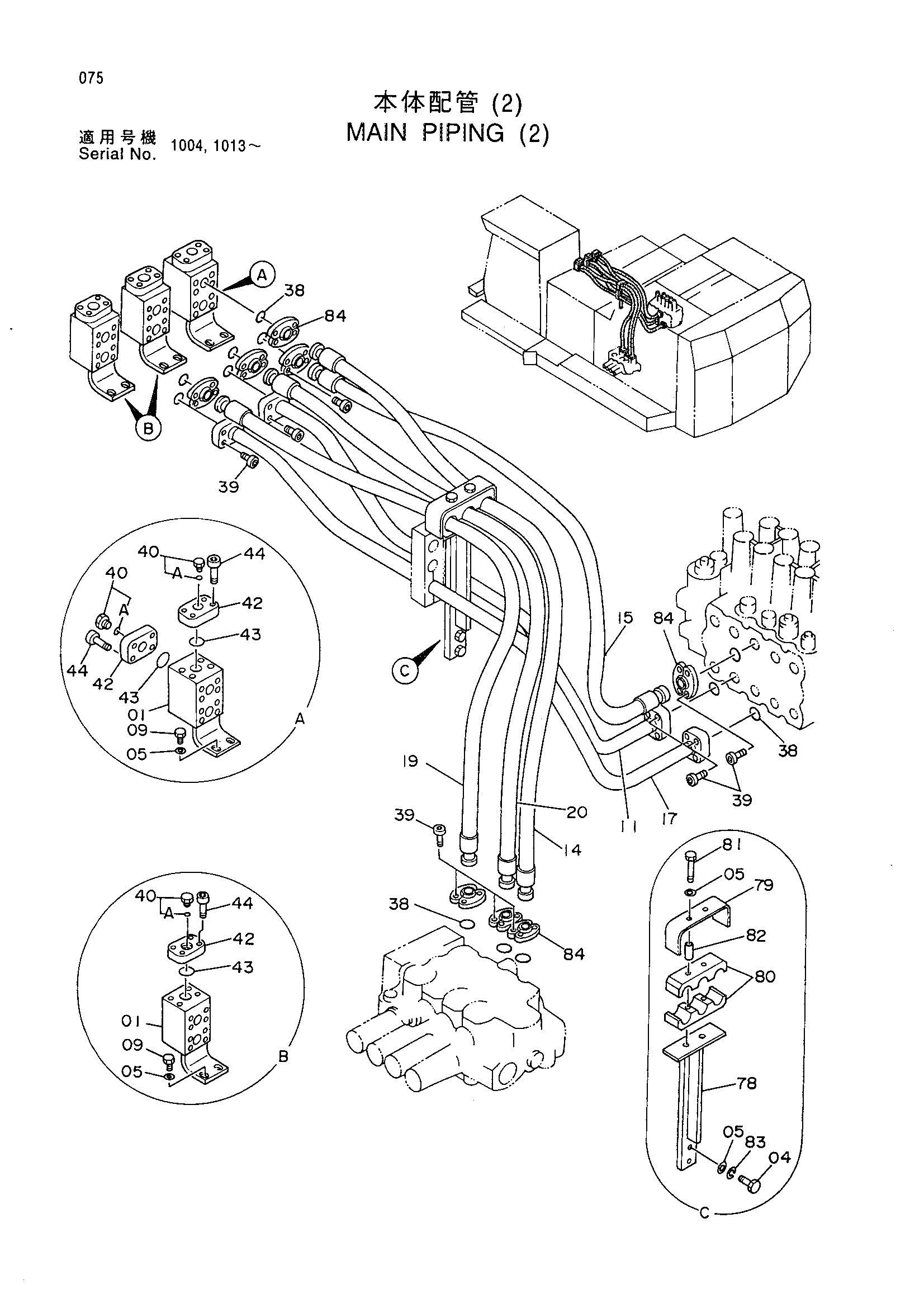

Заводская схема «Основные гидролинии (2)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8053540 | Блок | 2 |
| 00 | 8056093 | Блок | 2 |
| 01 | 8053541 | Блок | 1 |
| 01 | 8056094 | Блок | 1 |
| 04 | J901240 | Болт | 2 |
| 05 | 4086891 | Шайба | 8 |
| 09 | J901235 | Болт | 6 |
| 09 | J901240 | Болт | 6 |
| 11 | 8053537 замена: 8055898 | Трубка | 1 |
| 11 | 8055898 | Трубка | 1 |
| 14 | 4297373 | Шланг | 1 |
| 15 | 4262807 | Шланг | 1 |
| 17 | 8053538 замена: 8055899 | Трубка | 1 |
| 17 | 8055899 | Трубка | 1 |
| 19 | 4250821 | Шланг | 1 |
| 20 | 4250823 замена: 4287153 | Шланг | 1 |
| 20 | 4287153 | Шланг | 1 |
| 38 | 4508805 | Уплотнительное кольцо | 12 |
| 39 | M341445 | Болт с внутренним шестигранником | 48 |
| 40 | 4093624 | Пробка | 4 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4244893 | Крышка | 4 |
| 43 | 4510169 | Уплотнительное кольцо | 4 |
| 44 | M341650 | Болт с внутренним шестигранником | 16 |
| 78 | 8053490 | Кронштейн | 1 |
| 79 | 4294969 | Хомут | 1 |
| 80 | 4294970 | Хомут шланга | 2 |
| 81 | J901200 замена: J901202 | Болт | 2 |
| 81 | J901202 | Болт | 2 |
| 82 | 4215879 | Проставка | 2 |
| 83 | A590912 | Пружинная шайба | 4 |
| 84 | 4089703 | Фламге разрезной | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
