Высокая кабина деталь (4) — HITACHI EX1100

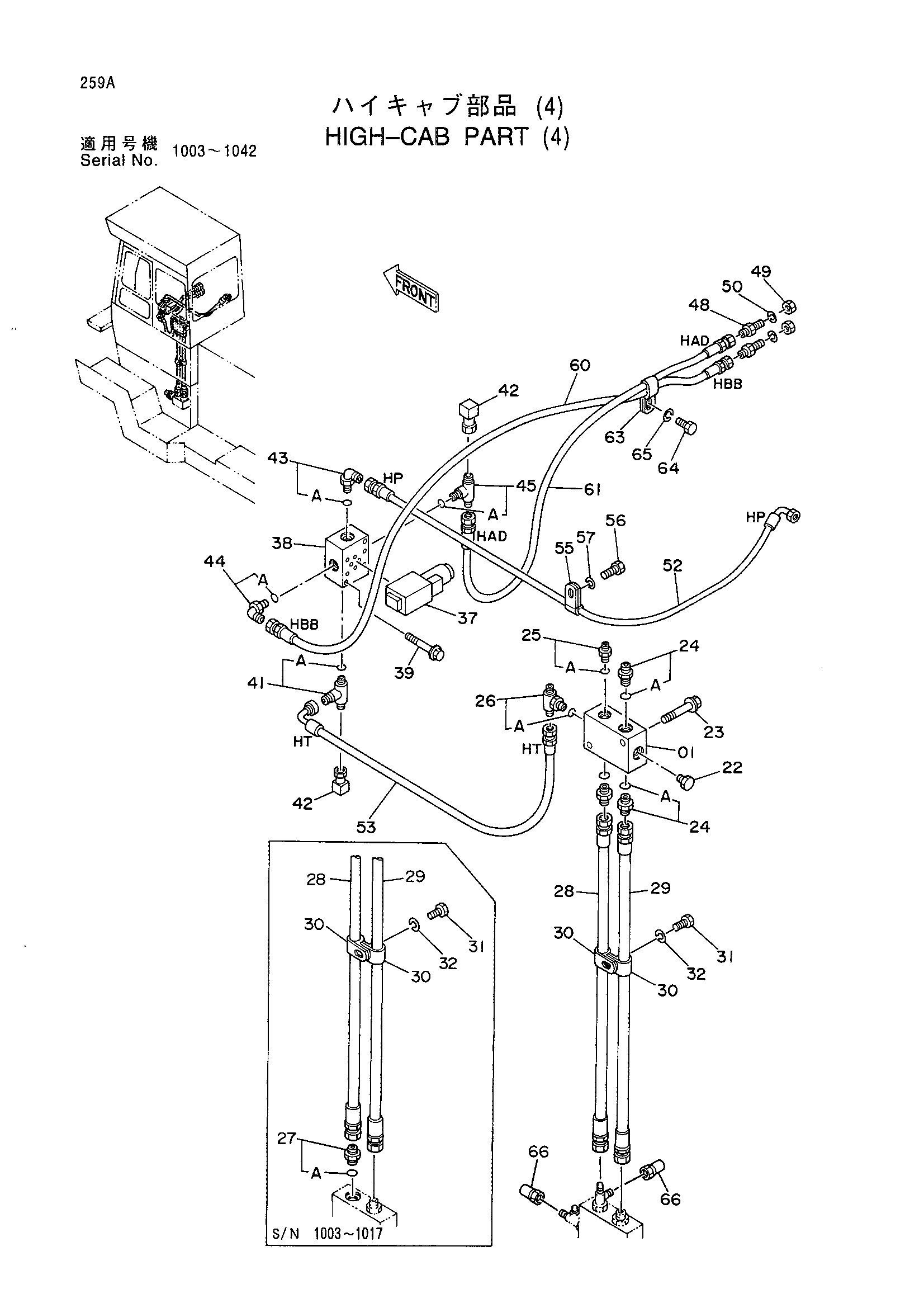

Заводская схема «Высокая кабина деталь (4)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3046867 | Коллектор | 1 |
| 22 | 446536 | Пробка | 1 |
| 23 | J011065 | Болт с шайбой | 2 |
| 24 | 4210361 | Адаптер | 3 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4200466 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4208472 | Тройник | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4221290 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4244585 | Нейлоновый шланг (T) | 1 |
| 28 | 4294978 замена: 4364724 | Нейлоновый шланг (T) | 1 |
| 28 | 4364724 | Шланг (T) | 1 |
| 29 | 4244586 замена: 4364723 | Нейлоновый шланг (P) | 1 |
| 29 | 4364723 | Шланг (P) | 1 |
| 30 | 4190262 | Зажим | 2 |
| 31 | J901020 | Болт | 1 |
| 32 | A590910 | Пружинная шайба | 1 |
| 37 | 4187561 | Электромагнитный клапан | 1 |
| 38 | 3046866 | Коллектор | 1 |
| 39 | J010865 | Болт с шайбой | 2 |
| 41 | 4239713 | Тройник | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4177307 | Унион | 2 |
| 43 | 4154671 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4154670 | Угловой штуцер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4203163 | Тройник | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4248117 | Адаптер | 2 |
| 49 | 4209198 | Гайка | 2 |
| 50 | A590912 | Пружинная шайба | 2 |
| 52 | 4274153 | Нейлоновый шланг (HP) | 1 |
| 53 | 4250033 | Нейлоновый шланг (HT) | 1 |
| 55 | 4190275 | Зажим | 1 |
| 56 | J901020 | Болт | 1 |
| 57 | A590910 | Пружинная шайба | 1 |
| 60 | 4275209 | Нейлоновый шланг (HBB) | 1 |
| 61 | 4275291 | Нейлоновый шланг (HAD) | 1 |
| 63 | 4192018 | Зажим | 1 |
| 64 | J901020 | Болт | 1 |
| 65 | A590910 | Пружинная шайба | 1 |
| 66 | 4223518 | Пробка унион | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
