Кондиционер (1/2) — HITACHI EX1100

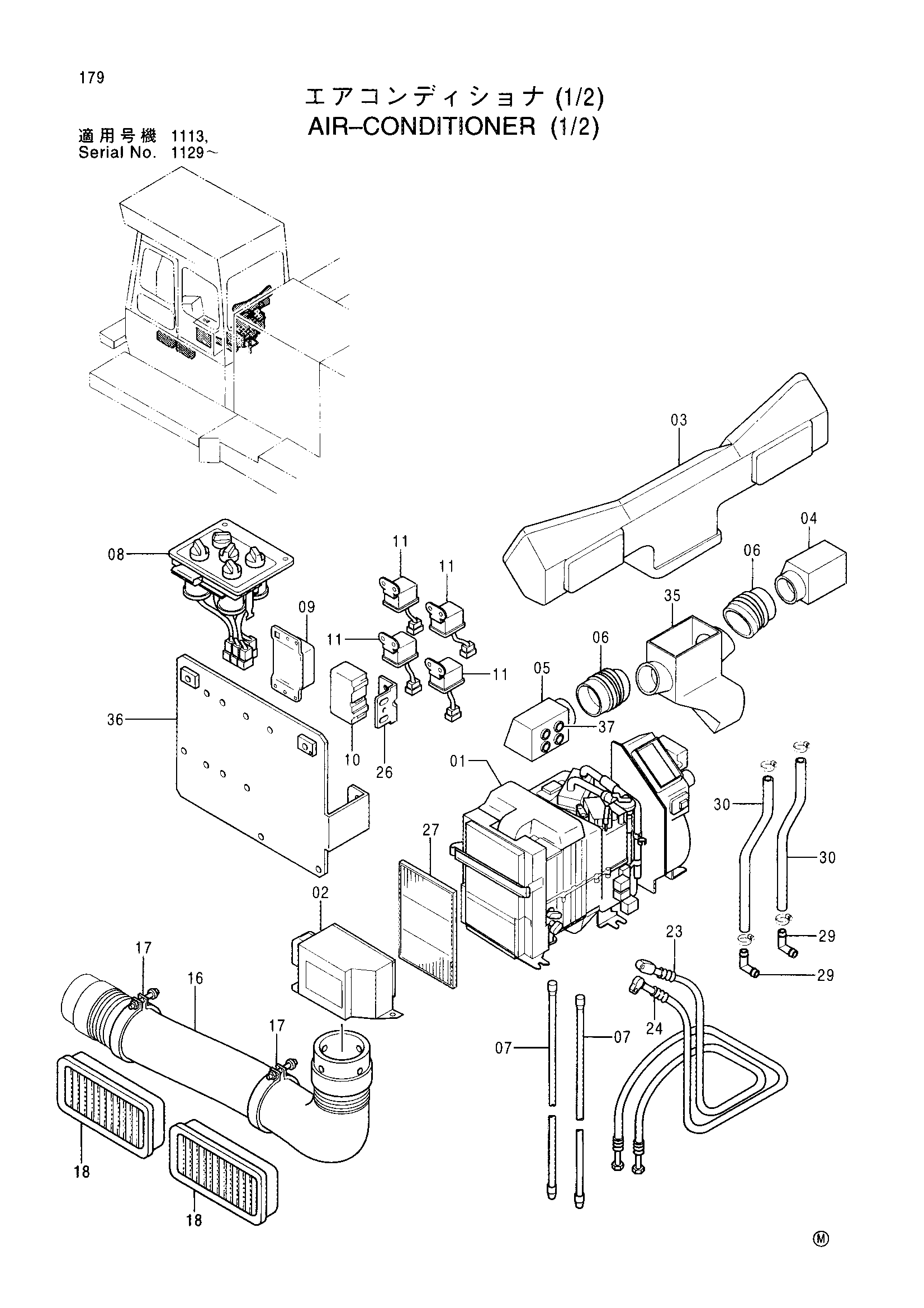

Заводская схема «Кондиционер (1/2)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4346385 | Кондиционер (1/2) | 1 | |
| 01 | 4353894 | Блок (основной)<для детали: см. отдельный p | 1 |
| 02 | 4353895 | Короб | 1 |
| 03 | 4251531 | Воздуховод | 1 |
| 04 | 4234800 | Воздуховод | 1 |
| 05 | 4234801 | Воздуховод | 1 |
| 06 | 4353896 | Шланг | 1 |
| 07 | 4251530 | Шланг | 1 |
| 08 | 4353897 | Панель<для детали: см. отдельный паге> | 1 |
| 09 | 4333229 | Амплифиер | 1 |
| 10 | 4333230 | Амплифиер | 1 |
| 11 | 4333233 | Реле | 4 |
| 16 | 4251529 | Шланг | 1 |
| 17 | 4251528 | Хомут | 1 |
| 18 | 4251527 | Фильтр | 1 |
| 23 | 4353909 | Шланг | 1 |
| 24 | 4353910 | Шланг | 1 |
| 26 | 4333231 | Кронштейн | 1 |
| 27 | 4358255 | Фильтр | 1 |
| 29 | 4215245 | Соединение шланг | 2 |
| 30 | 4333442 | Шланг | 2 |
| 35 | 6014837 | Воздуховод | 1 |
| 36 | 8061392 | Панель | 1 |
| 37 | 4195198 | Резиновая втулка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
