Погрузчик пилотные гидролинии (кабина) — HITACHI EX1100

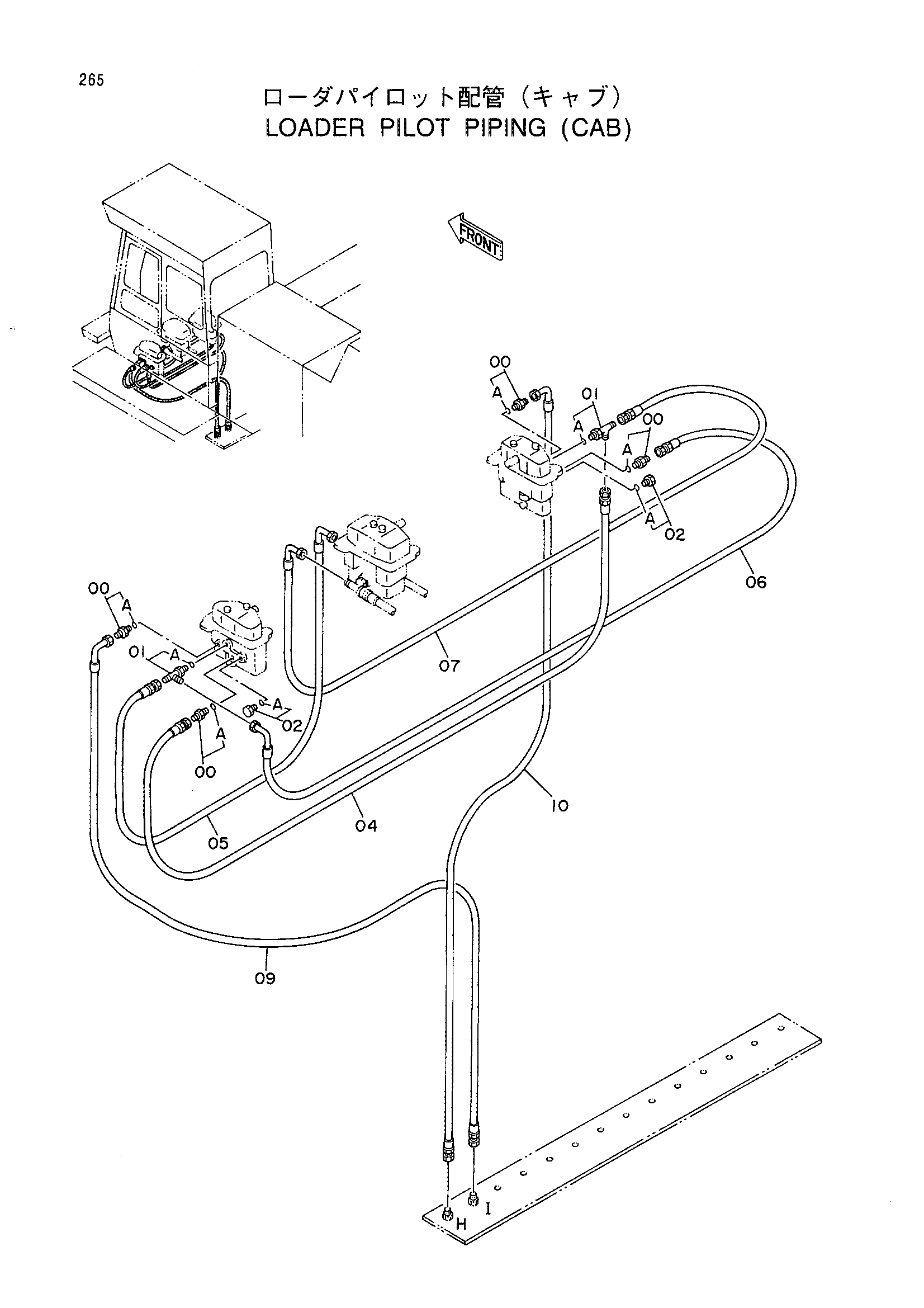

Заводская схема «Погрузчик пилотные гидролинии (кабина)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200467 | Адаптер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4207300 | Тройник | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4093624 | Пробка | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246346 замена: 4369282 | Нейлоновый шланг (BPL) | 1 |
| 04 | 4369282 | Шланг (BPL) | 1 |
| 05 | 4246347 замена: 4369283 | Нейлоновый шланг (BTL) | 1 |
| 05 | 4369283 | Шланг (BTL) | 1 |
| 06 | 4246348 замена: 4369284 | Нейлоновый шланг (BTR) | 1 |
| 06 | 4369284 | Шланг (BTR) | 1 |
| 07 | 4246349 замена: 4369285 | Нейлоновый шланг (BPR) | 1 |
| 07 | 4369285 | Шланг (BPR) | 1 |
| 09 | 4274151 замена: 4369286 | Нейлоновый шланг (I) | 1 |
| 09 | 4369286 | Шланг (I) | 1 |
| 10 | 4274152 замена: 4369287 | Нейлоновый шланг (H) | 1 |
| 10 | 4369287 | Шланг (H) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
