Погрузчик рычаг управления — HITACHI EX1100

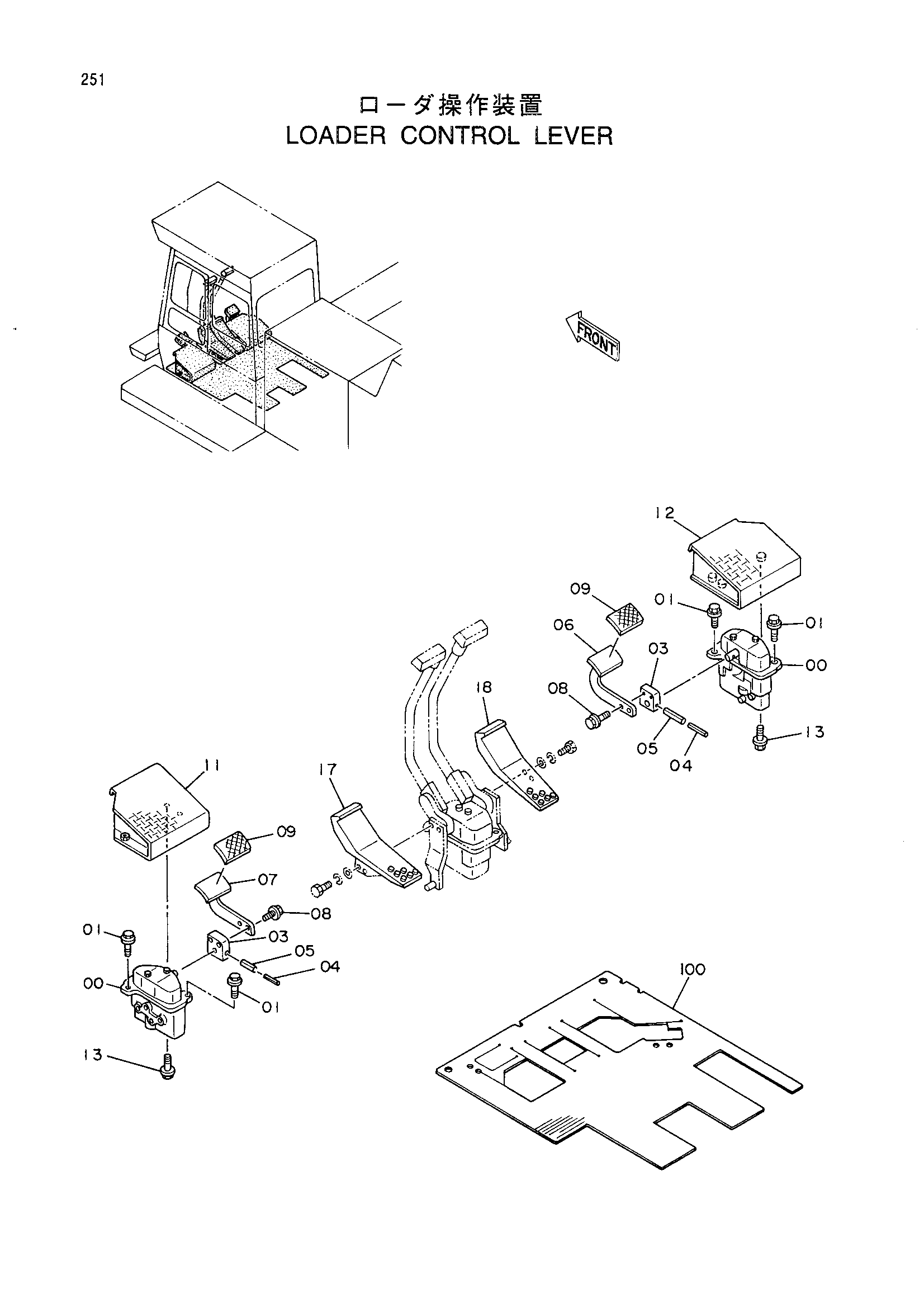

Заводская схема «Погрузчик рычаг управления» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072923 | Пилотный клапан | 2 |
| 01 | J021035 | Болт с шайбой | 4 |
| 03 | 4246835 | Кронштейн | 2 |
| 04 | 4205317 | Пружинный штифт | 2 |
| 05 | 4205318 | Пружинный штифт | 2 |
| 06 | 8048225 | Педаль | 1 |
| 07 | 8048224 | Педаль | 1 |
| 08 | J011030 | Болт с шайбой | 4 |
| 09 | 972898 | Крышка | 2 |
| 11 | 8045778 | Крышка | 1 |
| 12 | 8045779 | Крышка | 1 |
| 13 | J011025 | Болт с шайбой | 6 |
| 17 | 3047708 | Педаль | 1 |
| 18 | 3047324 | Педаль | 1 |
| 100 | 3060809 | Резиновая прокладка | 1 |
| 100 | 3069204 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
