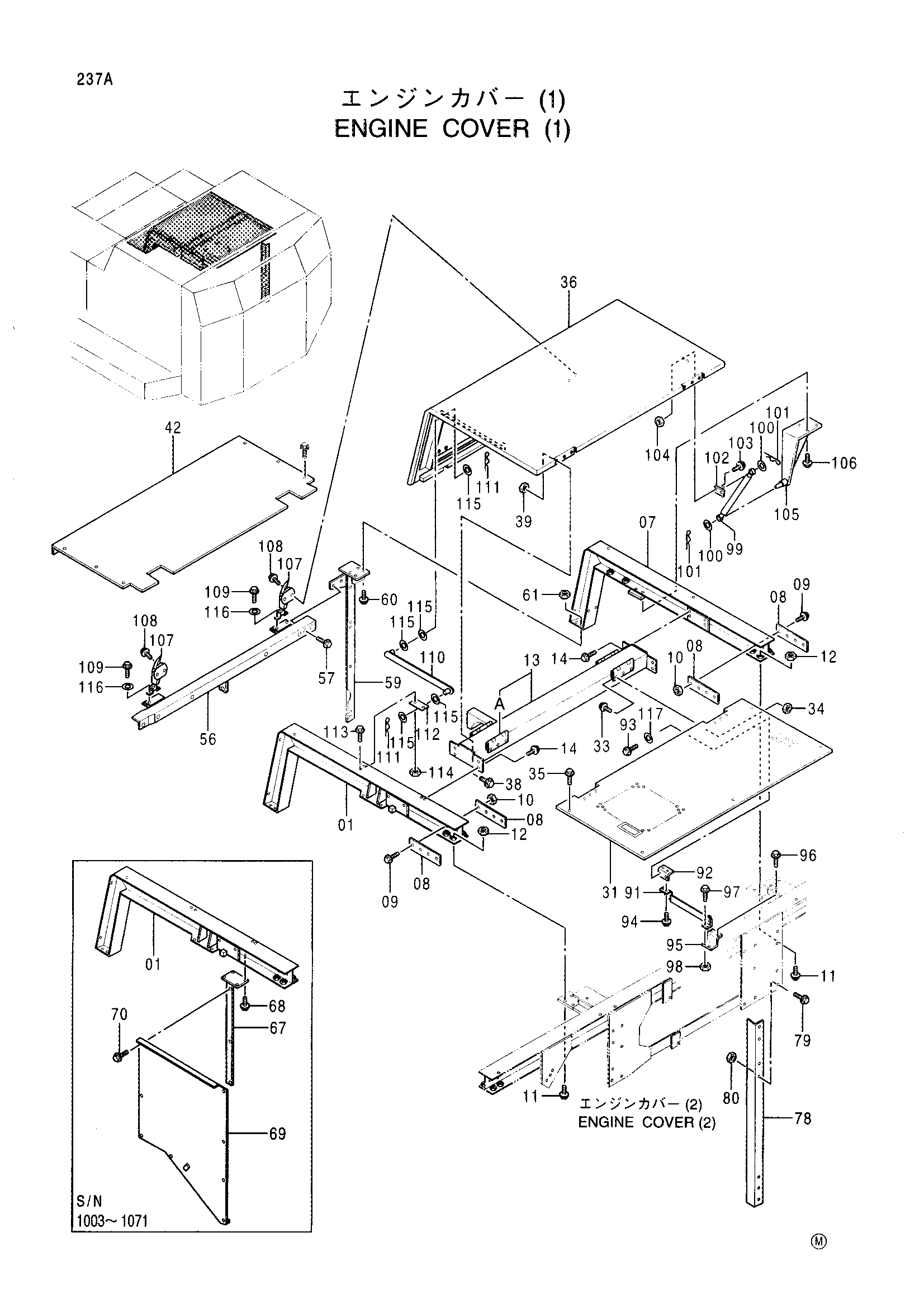

Крышка двигателя (1) — HITACHI EX1100

Заводская схема «Крышка двигателя (1)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4335106	Балка	1
01	4338543	Балка	1
01	4434699	Балка	1
07	4335107	Балка	1
08	4335108	Пластина	4
09	J011245	Болт с шайбой	8
10	J950012	Гайка	8
11	J011245	Болт с шайбой	8
12	J950012	Гайка	8
13	4335109	Балка	1
13A	4355938	Петля	4
14	J011245	Болт с шайбой	8
31	4321104	Крышка	1
33	J011025	Болт с шайбой	6
34	J950010	Гайка	6
35	J031250	Болт с шайбой	5
36	4321108	Крышка	1
38	J011025	Болт с шайбой	6
39	J950010	Гайка	6
42	4335117	Крышка	1
56	4335123	Опора	1
57	J011235	Болт с шайбой	3
59	4335124	Опора	1
60	J011245	Болт с шайбой	4
61	J950012	Гайка	4
67	4335141	Опора	1
68	J011225	Болт с шайбой	4
69	4335142	Опора	1
70	J011225	Болт с шайбой	7
78	4335145	Опора	1
79	J011245	Болт с шайбой	4
80	J950012	Гайка	4
91	4321096	Стойка	1
92	4321097	Кронштейн	1
93	J010816	Болт с шайбой	2
94	J460510	Винт с шайбой	2
95	4321098	Кронштейн	1
96	J020825	Болт с шайбой	2
97	J460520	Винт с шайбой	2
98	M500504	Гайка	2
99	4321099	Гидроцилиндр	1
100	A590108	Плоская шайба	2
101	4022697	Стопорный палец	2
102	4321100	Кронштейн	1
103	J020820	Болт с шайбой	2
104	M500807	Гайка	2
105	4321101	Кронштейн	1
106	J021030	Болт с шайбой	4
107	4231749	Защёлка	2
108	J020820	Болт с шайбой	4
109	J010820	Болт с шайбой	4
110	4321102	Стойка	1
111	4022701	Стопорный палец	2
112	4321103	Кронштейн	1
113	J020825	Болт с шайбой	2
114	M500807	Гайка	2
115	A590116	Плоская шайба	5
116	A590108	Плоская шайба	4
117	A590108	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
