Топливные трубопроводы — HITACHI EX1100

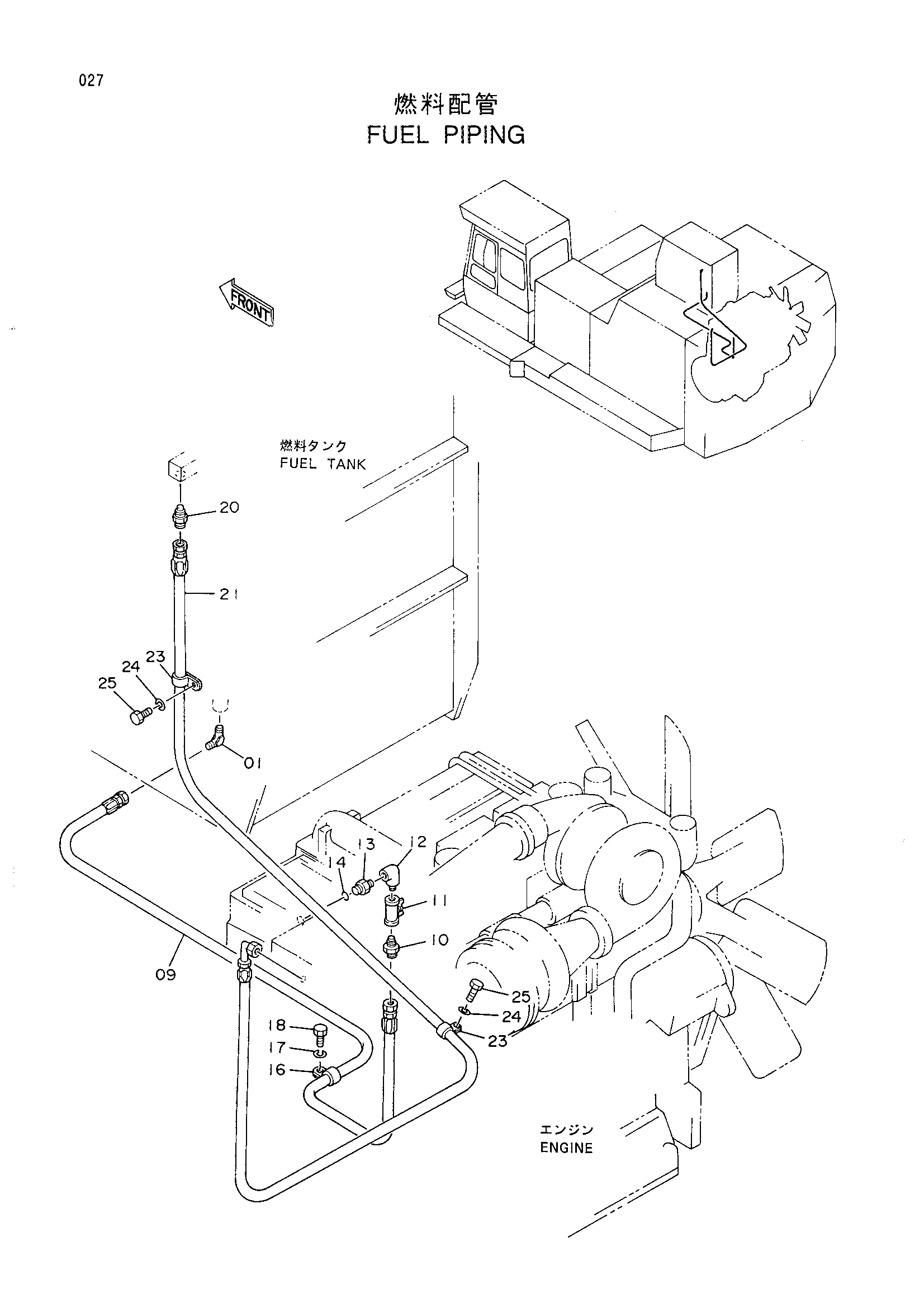

Заводская схема «Топливные трубопроводы» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187486 | Угловой штуцер | 1 |
| 09 | 4277362 | Резиновый шланг | 1 |
| 10 | 4269770 замена: 4320866 | Адаптер | 1 |
| 10 | 4320866 | Адаптер | 1 |
| 11 | 4203434 | Шаровой клапан | 1 |
| 12 | 94-0633 | Угловой штуцер | 1 |
| 13 | 4112159 замена: 4366569 | Адаптер | 1 |
| 13 | 4366569 | Адаптер | 1 |
| 14 | R26906R | Уплотнительное кольцо | 1 |
| 16 | 4190263 | Зажим | 1 |
| 17 | A590910 | Пружинная шайба | 1 |
| 18 | J901018 | Болт | 1 |
| 20 | 4187487 | Адаптер | 1 |
| 21 | 4249426 | Шланг | 1 |
| 23 | 4190263 | Зажим | 3 |
| 24 | A590910 | Пружинная шайба | 3 |
| 25 | J901018 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
