Глушитель — HITACHI EX1100

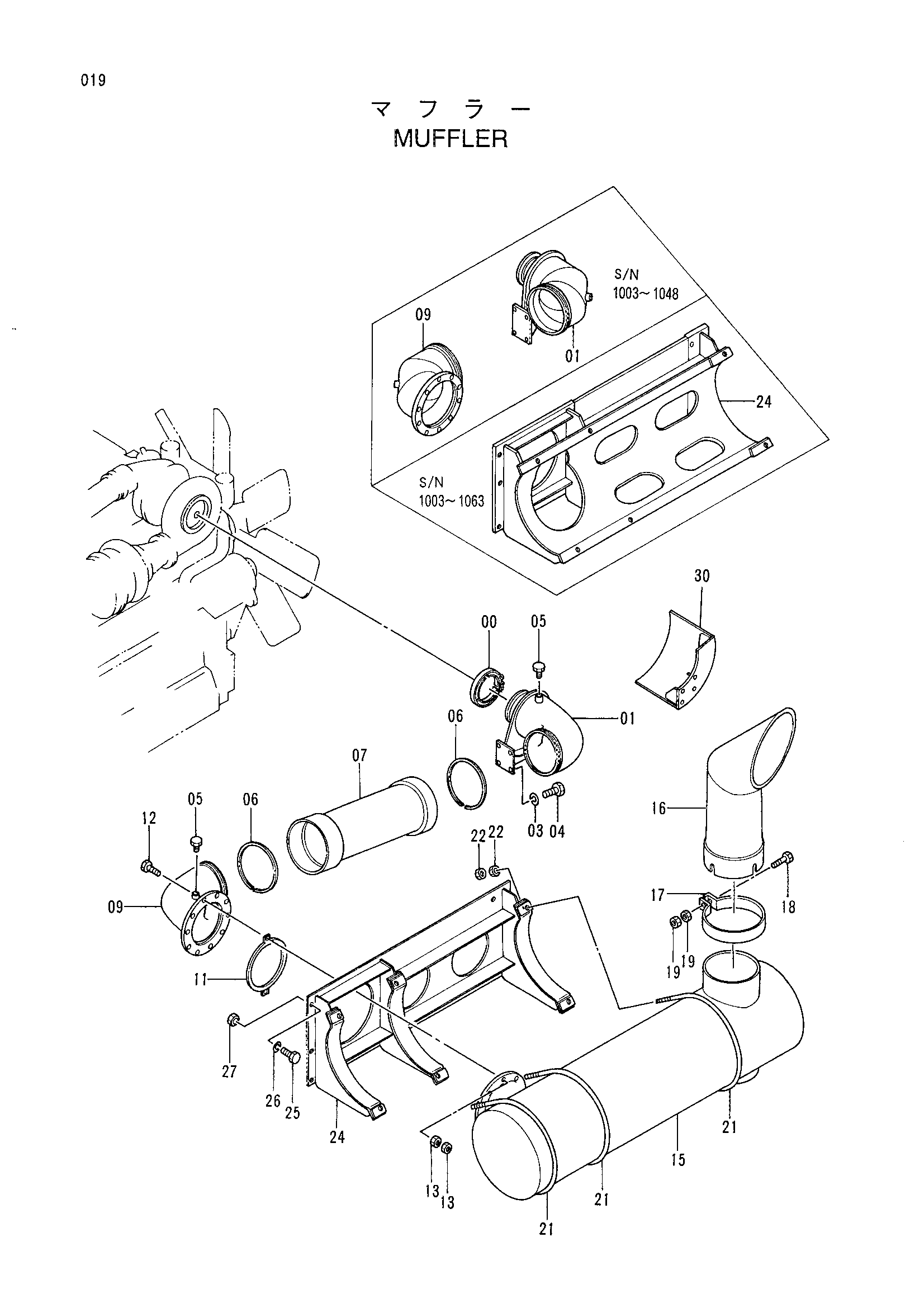

Заводская схема «Глушитель» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4245495 | Хомут | 1 |
| 01 | 6013072 | Угловой штуцер | 1 |
| 01 | 7024770 | Угловой штуцер | 1 |
| 03 | J21383 | Пружинная шайба | 4 |
| 04 | 19H2552 | Болт | 4 |
| 05 | 446536 | Пробка | 2 |
| 06 | 4266633 | Уплотнительное кольцо | 2 |
| 06 | 4307461 | Уплотнительное кольцо | 2 |
| 07 | 3063089 | Трубка | 1 |
| 07 | 8048835 | Трубка | 1 |
| 09 | 7023328 | Угловой штуцер | 1 |
| 09 | 7026479 | Угловой штуцер | 1 |
| 11 | 4261546 | Прокладка | 1 |
| 12 | J901255 | Болт | 10 |
| 13 | M520012 | Гайка | 20 |
| 15 | 4261592 | Глушитель | 1 |
| 16 | 8050782 | Выпускная труба | 1 |
| 17 | 3052182 | Лента | 1 |
| 18 | J901265 | Болт | 1 |
| 19 | M520012 | Гайка | 2 |
| 21 | 4244438 | U-образный болт | 3 |
| 22 | M520012 | Гайка | 12 |
| 24 | 5003013 замена: 6013312 | Кронштейн | 1 |
| 24 | 6013312 | Кронштейн | 1 |
| 25 | J901245 | Болт | 10 |
| 26 | A590912 | Пружинная шайба | 10 |
| 27 | J950012 | Гайка | 10 |
| 30 | 8051718 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
