Основные гидролинии (1) — HITACHI EX1100

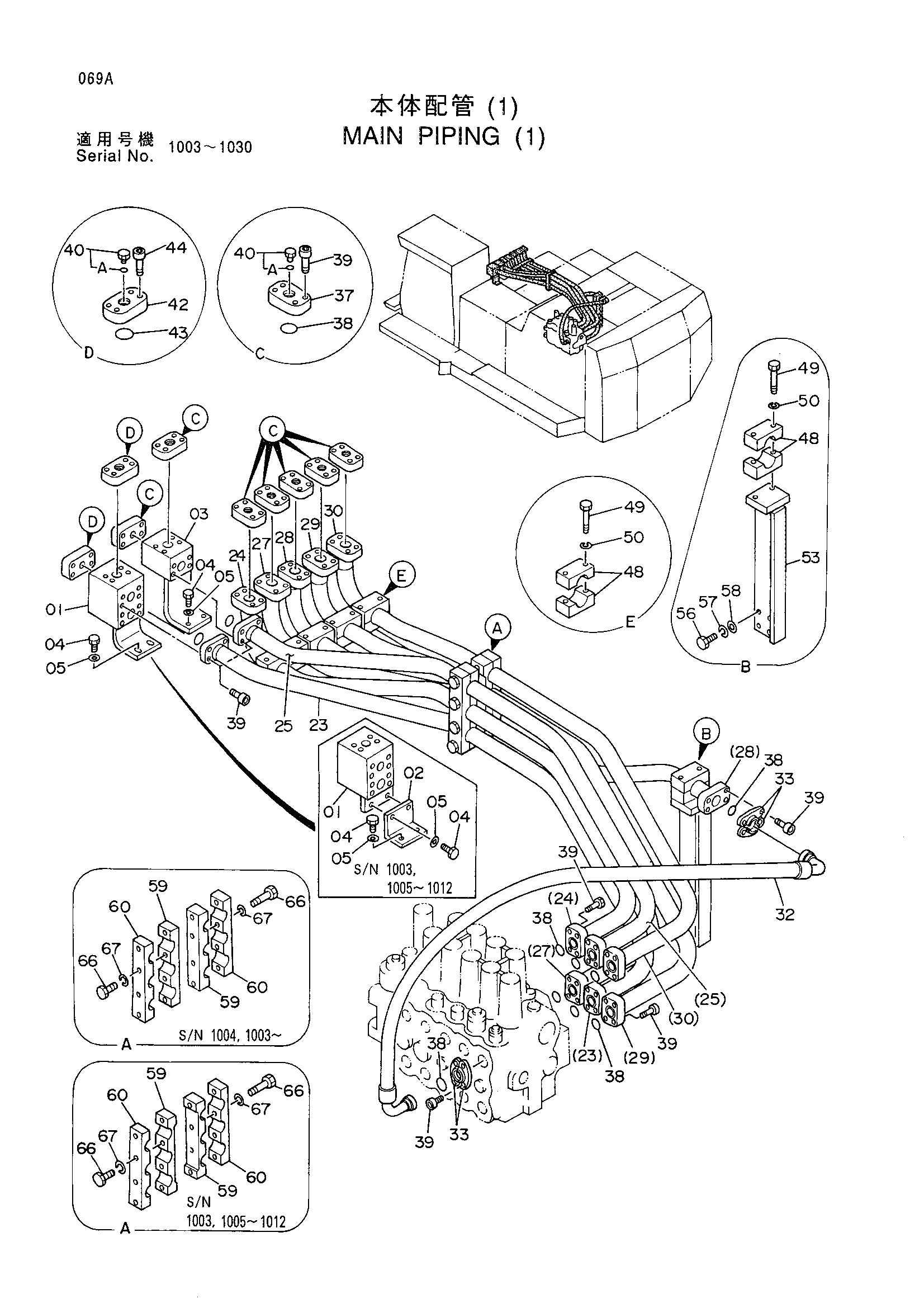

Заводская схема «Основные гидролинии (1)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8050734 | Блок | 1 |
| 01 | 8050734 | Блок | 1 |
| 01 | 8053541 | Блок | 1 |
| 01 | 8053541 | Блок | 1 |
| 02 | 4275349 | Кронштейн | 1 |
| 02 | 4275349 | Кронштейн | 1 |
| 03 | 8050737 | Блок | 1 |
| 04 | J901240 | Болт | 4 |
| 04 | J901240 | Болт | 4 |
| 04 | J901240 | Болт | 6 |
| 04 | J901240 | Болт | 6 |
| 05 | 4086891 | Шайба | 4 |
| 05 | 4086891 | Шайба | 4 |
| 05 | 4086891 | Шайба | 6 |
| 05 | 4086891 | Шайба | 6 |
| 23 | 8050718 | Трубка | 1 |
| 24 | 8050720 | Трубка | 1 |
| 25 | 8050719 | Трубка | 1 |
| 27 | 8050721 | Трубка | 1 |
| 28 | 8050722 | Трубка | 1 |
| 29 | 8050723 | Трубка | 1 |
| 30 | 8050724 | Трубка | 1 |
| 32 | 4242487 | Шланг | 1 |
| 33 | 4089703 | Разъёмный фланец | 4 |
| 37 | 4244894 | Крышка | 7 |
| 38 | 4508805 | Уплотнительное кольцо | 17 |
| 39 | M341445 | Болт с внутренним шестигранником | 68 |
| 40 | 4093624 | Пробка | 9 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4244893 | Крышка | 2 |
| 43 | 4510169 | Уплотнительное кольцо | 2 |
| 44 | M341650 | Болт с внутренним шестигранником | 8 |
| 48 | 4262804 | Хомут трубки | 12 |
| 49 | J901290 | Болт | 12 |
| 50 | A590912 | Пружинная шайба | 12 |
| 53 | 9737011 | Кронштейн | 1 |
| 56 | J901240 | Болт | 4 |
| 57 | A590912 | Пружинная шайба | 4 |
| 58 | 4086891 | Шайба | 4 |
| 59 | 4275456 | Хомут трубки | 2 |
| 59 | 4275456 | Хомут трубки | 2 |
| 59 | 4295241 | Хомут трубки | 2 |
| 59 | 4295241 | Хомут трубки | 2 |
| 60 | 4275457 | Хомут трубки | 2 |
| 66 | J901260 | Болт | 8 |
| 67 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
