Смазка трубопроводы (передний) 2 — HITACHI EX1100

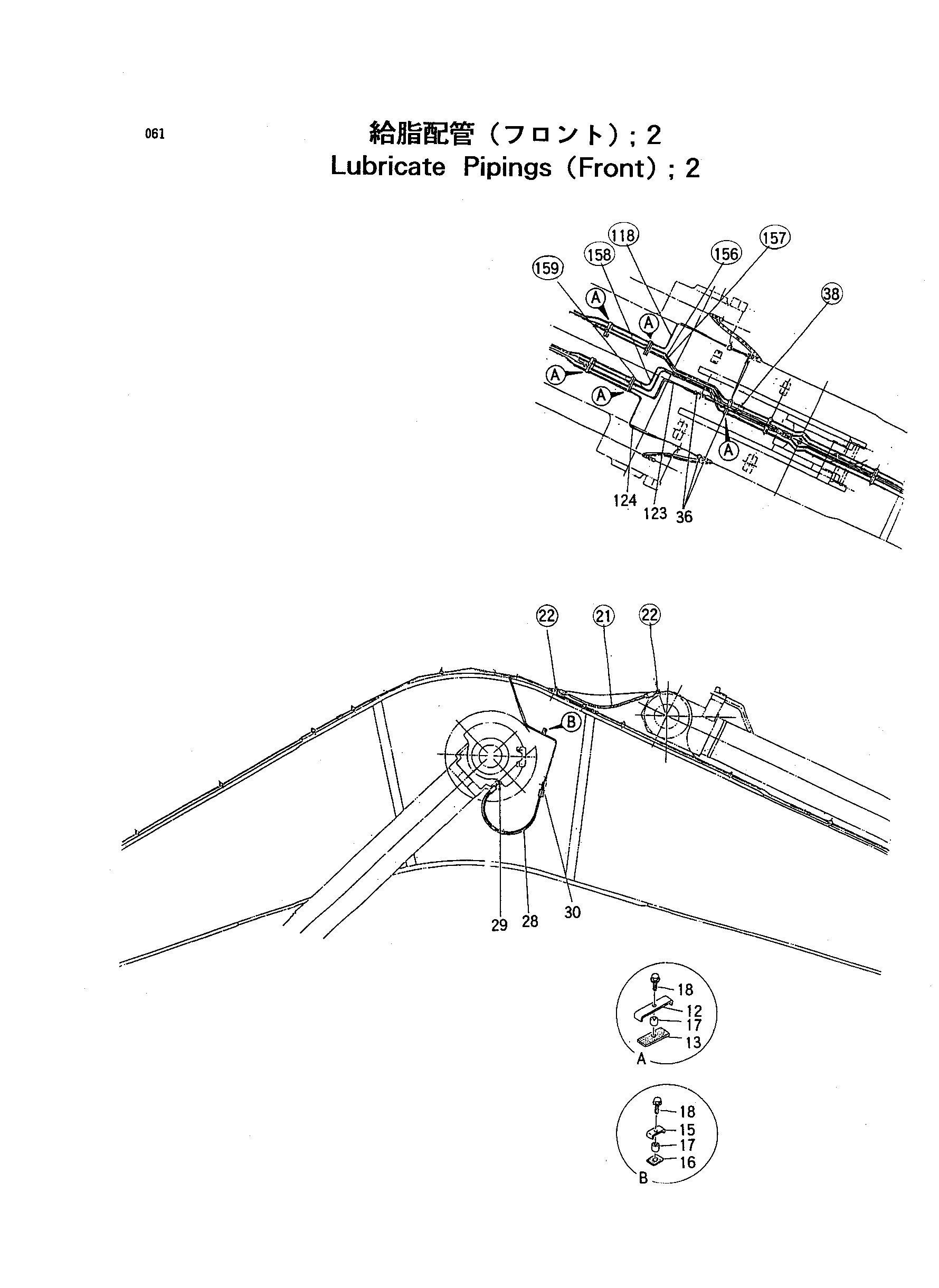

Заводская схема «Смазка трубопроводы (передний) 2» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 4273720 | Хомут | 5 |
| 13 | 4273721 | Резиновая прокладка | 5 |
| 15 | 4269656 | Хомут | 2 |
| 16 | 4269657 | Резиновая прокладка | 2 |
| 17 | 4269658 | Проставка | 7 |
| 18 | J011030 | Болт с шайбой | 7 |
| 21 | 4287141 | Шланг | 1 |
| 22 | 4147586 | Угловой штуцер | 2 |
| 28 | 4287143 | Шланг | 2 |
| 29 | 4147586 | Угловой штуцер | 2 |
| 30 | 4147585 | Адаптер | 2 |
| 36 | 4122125 | Адаптер | 3 |
| 38 | 4151901 | Адаптер | 4 |
| 118 | 4287164 | Трубка | 1 |
| 123 | 4287169 | Трубка | 1 |
| 124 | 4287170 | Трубка | 1 |
| 156 | 3073104 | Трубка | 1 |
| 157 | 3073105 | Трубка | 1 |
| 158 | 3073102 | Трубка | 1 |
| 159 | 3073103 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
