Гидроцилиндр ковша <экскаватор> — HITACHI EX1100

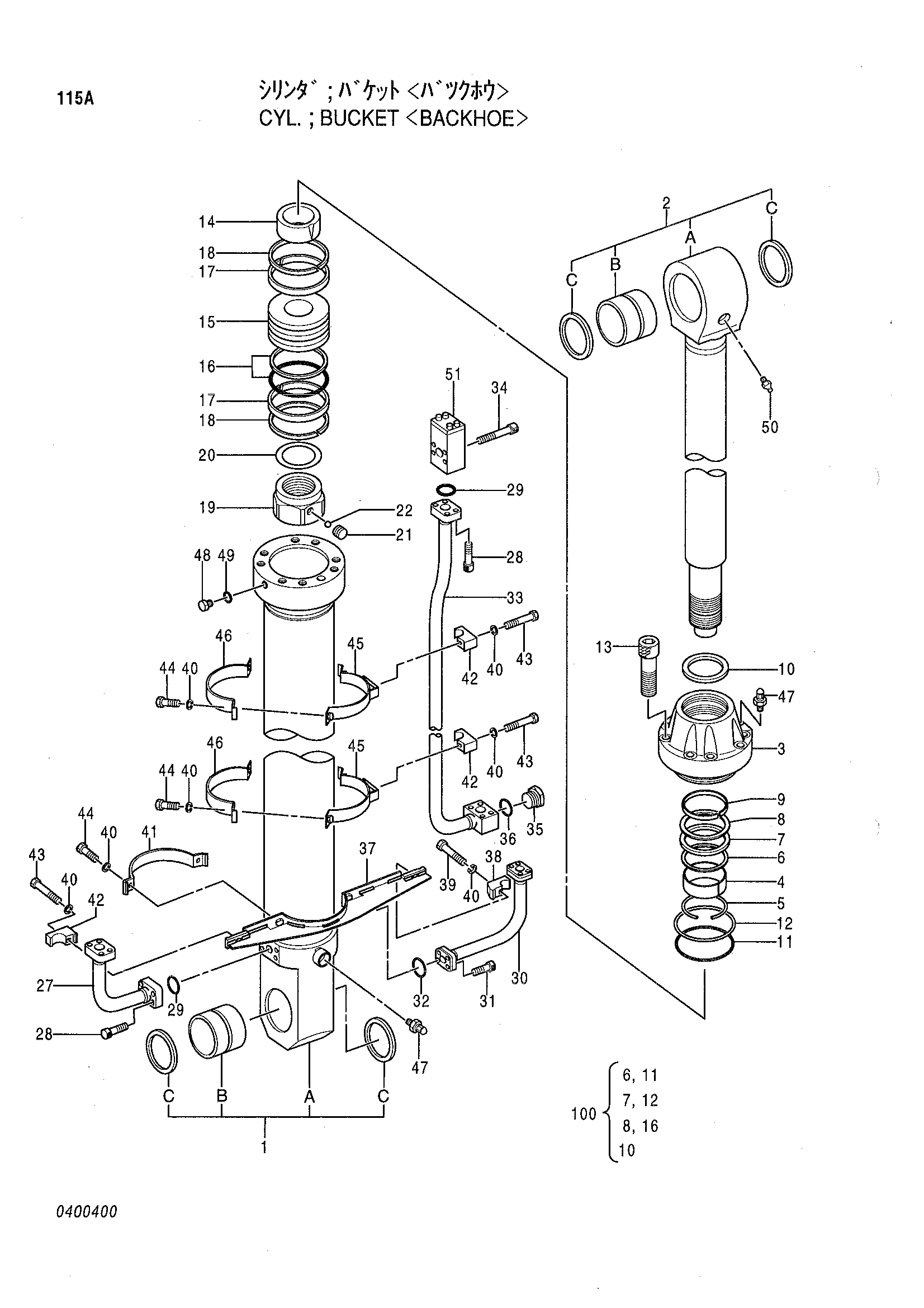

Заводская схема «Гидроцилиндр ковша <экскаватор>» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4255232	Гидроцилиндр ковша	1
1	4278059	Труба гидроцилиндра в сборе	1
1A	0400401	Труба гидроцилиндра	1
1B	0400402	Втулка пальца	1
1C	0400403	Грязесъёмное кольцо	2
2	4278060	Шток поршня в сборе	1
2A	0400404	Шток поршня	1
2B	0400405	Втулка пальца	1
2C	0400406	Грязесъёмное кольцо	2
3	0400407	Головка гидроцилиндра	1
4	0400204	Втулка	1
5	0171705	Стопорное кольцо	1
6	0400205	Кольцо	1
7	4105385	U-образная манжета	1
8	0242305	Опорное кольцо	1
9	0400408	Кольцо	1
10	0242306	Грязесъёмное кольцо	1
11	4140490	Уплотнительное кольцо	1
12	0400207	Опорное кольцо	1
13	0257605	Болт с внутренним шестигранником	8
14	0400409	Амортизирующий подшипник	1
15	0400209	Поршень	1
16	0400210	Кольцо уплотнение в сборе	1
17	0400211	Кольцо	2
18	0400212	Кольцо	2
19	0400214	Гайка	1
20	0400213	Регулировочная шайба	1
21	0400215	Установочный винт	1
22	0400216	Стальной шарик	1
27	0400410	Трубка	1
28	0400411	Болт с внутренним шестигранником	8
29	0400412	Уплотнительное кольцо	2
30	0400413	Трубка	1
31	0400414	Болт с внутренним шестигранником	4
32	4035037	Уплотнительное кольцо	1
33	0400415	Трубка	1
34	0400416	Болт с внутренним шестигранником	4
35	0349308	Пробка	1
36	992444	Уплотнительное кольцо	1
37	0400422	Лента	1
38	0353016	Хомут трубки	1
39	0254312	Болт	1
40	A590914	Пружинная шайба	10
41	0400418	Лента	1
42	0379917	Хомут трубки	3
43	0379918	Болт	3
44	0379919	Болт	6
45	0400419	Лента	2
46	0400420	Лента	2
47	0237418	Бреедер воздушный	2
48	0242508	Пробка	1
49	4506418	Уплотнительное кольцо	1
50	J75481	Штуцер	1
51	0400421	Клапан словретур	1
100	4278395	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
