Электрооборудование (кабина) — HITACHI EX1100

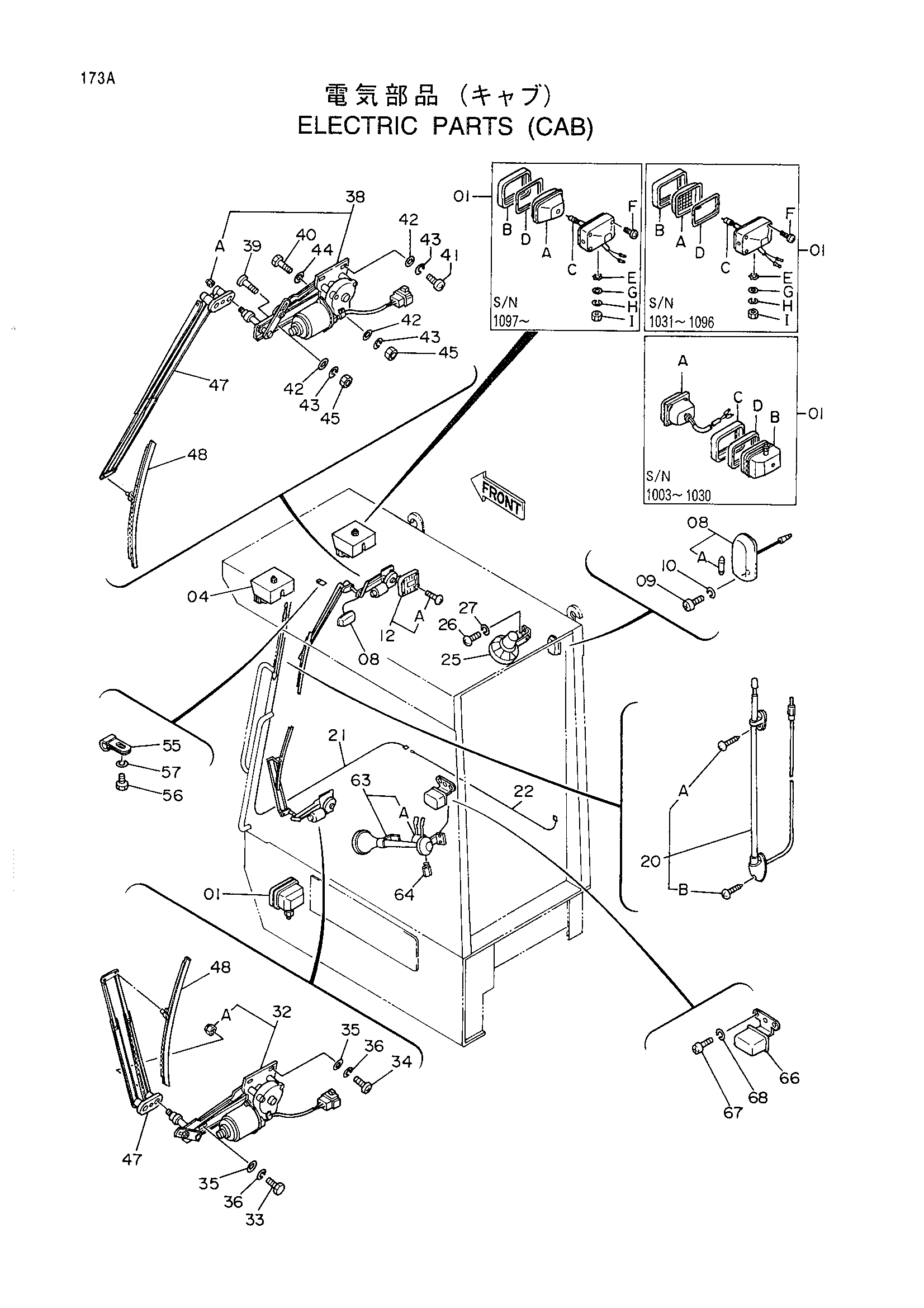

Заводская схема «Электрооборудование (кабина)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4151325 | Фонарь головка в сборе | 3 |
| 01 | 4295833 замена: 4336570 | Фонарь головка в сборе(для узел в сборе of машина) | 3 |
| 01 | 4314613 замена: 4326800 | Фонарь головка в сборе(для транспортировка) | 3 |
| 01 | 4326800 | Фонарь головка в сборе(для транспортировка) | 3 |
| 01 | 4336570 замена: 4326800 | Фонарь головка в сборе(для узел в сборе of машина) | 3 |
| 01A | 4163596 | Фонарь | 1 |
| 01A | 4307023 | Рассеиватель | 1 |
| 01A | 4326801 | Ленс блок | 1 |
| 01B | 4163597 | Держатель | 1 |
| 01B | 4307024 | Рама | 1 |
| 01B | 4326802 | Рама | 1 |
| 01C | 4163598 | Лента | 1 |
| 01C | 4307025 | Лампа | 1 |
| 01D | 4163599 | Лента | 1 |
| 01D | 4307028 | Прокладка | 1 |
| 01D | 4326803 | Прокладка | 1 |
| 01E | 4307026 | Шайба | 1 |
| 01F | 4307027 | Винт | 1 |
| 01G | A590114 | Шайба | 1 |
| 01H | A590914 | Пружинная шайба | 1 |
| 01I | J952014 | Гайка | 1 |
| 04 | 8050643 | Крышка | 2 |
| 08 | 4187082 | Плафон кабины | 2 |
| 08A | 4187083 | Лампа | 1 |
| 09 | M430513 | Винт | 4 |
| 10 | A590905 | Пружинная шайба | 4 |
| 12 | 4121152 | Динамик | 1 |
| 12A | 4210414 | Винт | 4 |
| 20 | 4123177 | Антенна | 1 |
| 20A | 4210412 | Винт | 1 |
| 20B | 4210413 | Винт | 1 |
| 21 | 4054380 | Питатель (антенна) | 1 |
| 22 | 4102096 | Питатель (антенна) | 1 |
| 25 | 4087457 замена: 4337179 | Вентилятор | 1 |
| 25 | 4337179 | Вентилятор | 1 |
| 26 | M430520 | Винт | 2 |
| 27 | A590905 | Пружинная шайба | 2 |
| 32 | 4247742 | Мотор стеклоочистителя | 1 |
| 32A | 4374818 | Гайка | 1 |
| 33 | J900614 | Болт | 1 |
| 34 | M430613 | Винт | 3 |
| 35 | A590106 | Плоская шайба | 4 |
| 36 | A590906 | Пружинная шайба | 4 |
| 38 | 4247743 | Мотор стеклоочистителя | 1 |
| 38A | 4374818 | Гайка | 1 |
| 39 | J850625 | Винт | 1 |
| 40 | J870625 | Болт | 1 |
| 41 | M430613 | Винт | 2 |
| 42 | A590106 | Плоская шайба | 4 |
| 43 | A590906 | Пружинная шайба | 4 |
| 44 | J250006 | Плоская шайба | 1 |
| 45 | M500605 | Гайка | 2 |
| 47 | 4247744 | Рычаг стеклоочистителя | 2 |
| 48 | 4247745 | Щётка стеклоочистителя | 2 |
| 55 | 4190276 | Зажим | 5 |
| 56 | J901016 | Болт | 5 |
| 57 | A590910 | Пружинная шайба | 5 |
| 63 | 4224603 | Звуковой сигнал | 1 |
| 63A | 4337024 | Клапан | 1 |
| 64 | 4502672 | Разъём | 1 |
| 66 | 4505392 | Реле | 1 |
| 67 | M430610 | Винт | 2 |
| 68 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
